trace系列0 - ftrace初始化

kernel版本：5.10
平台：arm64
aarch64-linux-gnu-gcc： (Linaro GCC 5.4-2017.01) 5.4.1 20161213

1.前言

本文主要介绍tracefs的初始化，为后续trace学习做好铺垫。我们主要解决如下几个问题：
trace fs目录如何建立起来的？
early trace如何开启的？

我们先来梳理一下，启动过程中有哪些与ftrace有关，此处我们把start_kernel启动流程中与ftrace初始化相关的部分截取出来如下：

start_kernel
    |--ftrace_init
    |--early_trace_init
    |--trace_init
    |--arch_call_rest_init
           |--core_initcall(tracefs_init);
           |--core_initcall(ftrace_mod_cmd_init)
           |--core_initcall_sync(trace_boot_init)
           |--core_initcall(init_branch_tracer)
           |--fs_initcall(tracer_init_tracefs)
           |--fs_initcall(bpf_event_init)
           |--fs_initcall(init_dynamic_event)
           |--device_initcall(init_blk_tracer)
           |--late_initcall(test_ringbuffer)
           |--late_initcall_sync(clear_boot_tracer)

下面我们逐个看下上面每个初始化函数

• ftrace_init
  编译阶段，给gcc加入了-pg -mrecord-mcoun参数，则会在所有可trace的函数中插入 bl <_mcount> 指令，ftrace_init就是遍历__mcount_loc section段，将所有的插入指令替换为nop，这样可以减少性能损耗
• early_trace_init
  early_trace_init最重要的就是为trace_printk等分配了buffer，同时注册了nop tracer，function tracer，注册tracer就是通过将tracer链入全局trace_types链表完成注册
• trace_init

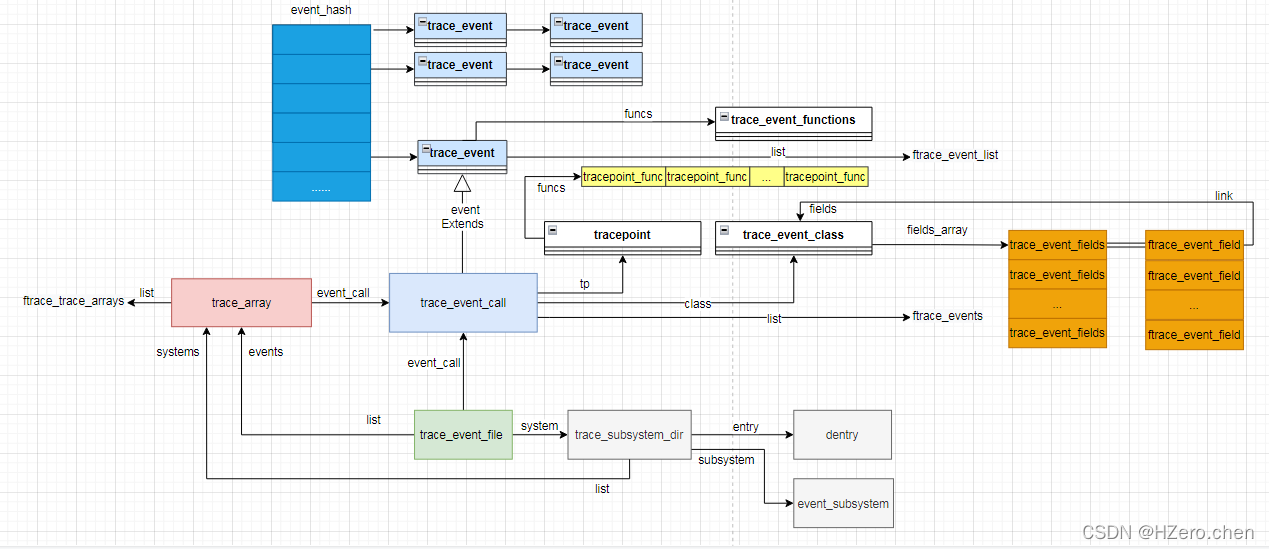

  主要是对trace event的初始化，它会批量化注册trace_event，将每个trace_event_call(本质上也是一个tracepoint)挂接到全局ftrace_events链表，为每一个trace_event_call创建trace_event_file，对应每个子系统下的一个trace event;
  (1)注册filter相关的ftrace_func_command到全局ftrace_commands，这些注册的ftrace_func_command将会在写入/sys/kernel/debug/tracing/set_ftrace_filter文件时被调用，各子系统的filter文件节点是在event_trace_init->early_event_add_tracer时被创建；
  (2)注册trigger相关的event_command到全局trigger_commands，这些注册的event_command将会在写/sys/kernel/debug/tracing/xxx/trigger文件时被调用， 各子系统的trigger文件节点是在
  event_trace_init->early_event_add_tracer时被创建
• tracefs_init
  在/sys/kernel下创建tracing挂载目录, 注册trace fs文件系统
• 初始化阶段将通过fs_initcall(tracer_init_tracefs);来调用tracer_init_tracefs，通过tracer_init_tracefs搭建起tracefs的目录结构
• tracer_init_tracefs
  创建/sys/kernel/debug/traing顶级目录，创建events目录下顶层目录；通过遍历所有的trace_event_call（通过TRACE_EVENT定义），如果所属的trace_subsystem_dir没有创建则进行创建，这个就是events目录下的各个trace event子系统目录，在此目录下还会创建enable和filter文件节点。顶层目录下创建一系列tracer公用文件，包括：available_tracers，current_tracer， tracing_cpumask， trace_options，trace， trace_pipe, buffer_size_kb，buffer_total_size_kb， free_buffer， trace_marker， tracing_on， snapshot， error_log， 每一个文件都单独定义了相应的file_operations。ftrace_init_tracefs_toplevel：顶层目录下创建其它ftrace相关文件

2. ftrace_init

ftrace_init
    \--ftrace_process_locs（NULL, __start_mcount_loc, __stop_mcount_loc）
           |  //按插入点的地址进行排序
           |--sort(start, count, sizeof(*start),ftrace_cmp_ips, NULL);
           |  //为插入点的指令地址分配空间，每个插入点都会有一个struct ftrace_page表示
           |--start_pg = ftrace_allocate_pages(count)
           |  //遍历所有struct ftrace_page下的struct dyn_ftrace，初始化它的ip
           |--pg = start_pg;
           |   p = start;
           |   while (p < end) {


           |       rec = &pg->records[pg->index++];
           |       rec->ip = addr;
           \--ftrace_update_code(mod, start_pg)

为了实现function trace，我们知道在编译阶段，给gcc加入了-pg -mrecord-mcoun参数，则会在所有可trace的函数中插入 bl <_mcount> 指令，之后会通过scripts/recordmcount.c将所有插入此条指令的位置记录到__mcount_loc section，链接时将会把所有.o文件的__mcount_loc section链接到一起，它的起始地址为__start_mcount_loc，结束地址为__stop_mcount_loc。ftrace_init就是遍历__mcount_loc section段，将所有的插入指令替换为nop，这样可以减少性能损耗，至于为何不在gcc编译阶段就做此替换，可能有它的历史原因，估计是考虑到gcc的通用性吧

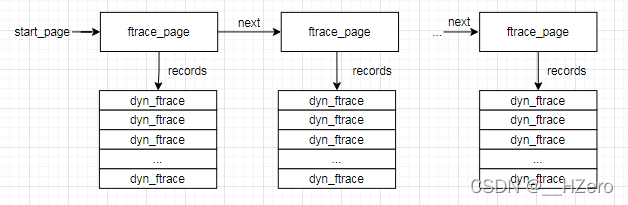

1. ftrace_allocate_pages：为分配尽量连续的物理地址，因此可能会分为多段，每个地址段由一个struct ftrace_page进行管理，多个ftrace_page组成一个链表，每个struct dyn_ftrace代表一个entry，用于描述插入点


2. 之后将通过一个while循环，遍历每一个struct dyn_ftrace，初始化它的ip，此处的ip就是插入指令的地址，也就是bl <_mcount>的地址

3. ftrace_update_code：由于编译阶段在每个可trace函数里插入了bl <_mcount> 指令，为了减少性能损耗，此处将这些插入的指令替换为nop

3. early_trace_init

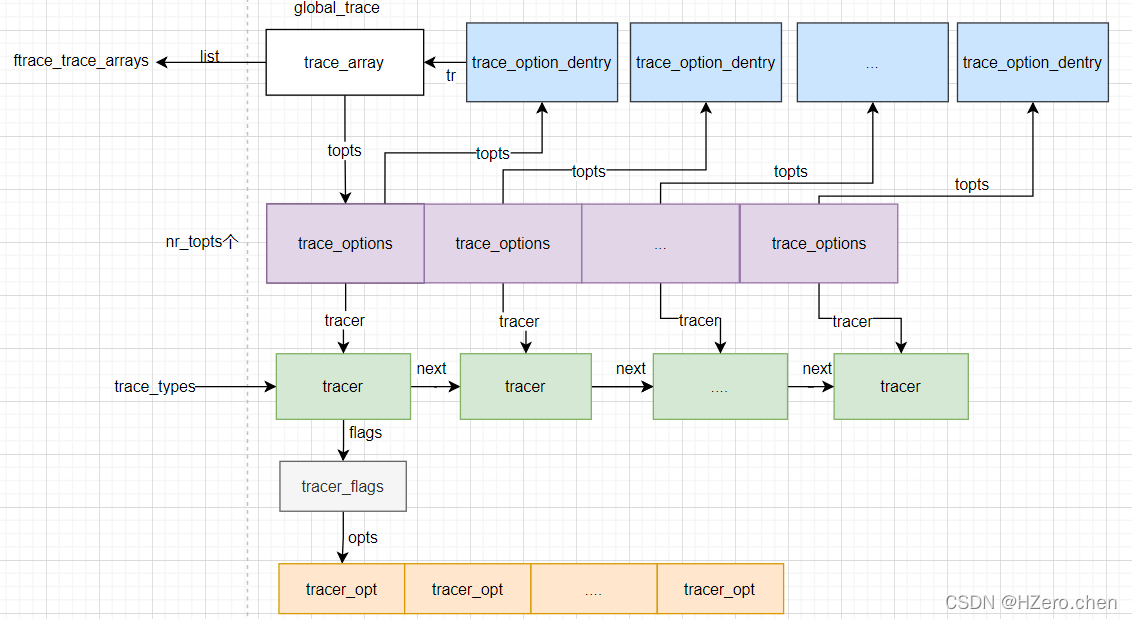

early_trace_init最重要的就是为trace_printk等分配了buffer，同时注册了nop tracer，function tracer，register_tracer就是通过将tracer链入全局trace_types链表完成注册

void __init early_trace_init(void)
{


        if (tracepoint_printk) {


                tracepoint_print_iter =
                        kmalloc(sizeof(*tracepoint_print_iter), GFP_KERNEL);
                if (MEM_FAIL(!tracepoint_print_iter,
                             "Failed to allocate trace iterator\n"))
                        tracepoint_printk = 0;
                else
                        static_key_enable(&tracepoint_printk_key.key);
        }
        tracer_alloc_buffers(); //分配ring buffer
}

如果cmdline中有参数tp_printk，tracepoint_printk可用于控制是否将trace信息写入到printk
echo 0 > /proc/sys/kernel/tracepoint_printk禁用trace信息写入到printk
echo 1 > /proc/sys/kernel/tracepoint_printk使能trace信息写入到printk

tracer_alloc_buffers
    |--alloc_cpumask_var(&tracing_buffer_mask, GFP_KERNEL)
    |--alloc_cpumask_var(&global_trace.tracing_cpumask, GFP_KERNEL)
    |--if (&__stop___trace_bprintk_fmt != &__start___trace_bprintk_fmt)
    |      trace_printk_init_buffers()
    |--ring_buf_size = trace_buf_size;
    |--cpumask_copy(tracing_buffer_mask, cpu_possible_mask)
    |  cpumask_copy(global_trace.tracing_cpumask, cpu_all_mask)
    |--temp_buffer = ring_buffer_alloc(PAGE_SIZE, RB_FL_OVERWRITE)
    |--trace_create_savedcmd()
    |--tracing_set_clock(&global_trace, trace_boot_clock)
    |--global_trace
