1.前言

本文主要就Hi3556v200的U-boot+Liteos方案的启动流程做简要介绍, 前面主要分析了Hi3556v200下的start.S文件，在这之后它将解压通用uboot的代码执行，执行的入口位于通用uboot的start.S文件。
通过_main最终调用到board_init_f函数，board_init_f将遍历执行init_sequence_f函数数组。
U-boot版本：u-boot-2016.11

2.init_sequence_f函数数组

位于/u-boot-2016.11/common/board_f.c
board_init_f主要是调用了init_sequence_f函数数组，下面简要说明一下init_sequence_f的关键函数：

setup_mon_len
设置 gd->mon_len 成员变量，此处为_bss_end -start，也就是整个代码的长度
注意：此时gd变量地址主要是在board_init_f中分配，由于是局部变量，因此主要保存在栈里，栈指针为0x04014000-0x2000, 此位于sram的空间，如下类同。
fdtdec_setup
fdt相关配置，主要获取了fdt的地址
/* Get a pointer to the FDT */
gd->fdt_blob = __dtb_dt_begin;
trace_early_init
trace buffer的初始化
initf_malloc
设置 malloc相关变量：
gd->malloc_limit = CONFIG_SYS_MALLOC_F_LEN;
堆大小为CONFIG_SYS_MALLOC_F_LEN
arch_cpu_init
basic arch cpu dependent setup，Hi3556未实现
mach_cpu_init,
SoC/machine dependent CPU setup，Hi3556未实现
initf_dm
驱动模型的一些初始化
initf_console_record
如果定义了宏 CONFIG_CONSOLE_RECORD 和宏CONFIG_SYS_MALLOC_F_LEN 的话此函数就会调用函数 console_record_init，但是 Hi3556v200的 uboot 没有定义宏 CONFIG_CONSOLE_RECORD，所以此函数直接返回 0
arch_cpu_init
basic arch cpu dependent setup
mach_cpu_init, /* SoC/machine dependent CPU setup */
timer_init
初始化定时器，Cortex-A7 内核有一个定时器，这里初始化的就是 Cortex-A 内核的那个定时器。通过这个定时器来为 uboot 提供时间。就跟 Cortex-M 内核 Systick 定时器一样
board_early_init_f
板子相关的早期的一些初始化设置
osdrv/opensource/uboot/u-boot-2016.11/board/hisilicon/hi3556v200/hi3556v200.c中，返回0.
env_init
初始化环境变量地址
gd->env_addr = (ulong)&default_environment[0]
设置 gd 的成员变量 env_addr，也就是环境变量的保存地址。
init_baud_rate,
/* initialze baudrate settings */
serial_init,
/* serial communications setup */
console_init_f,
/* stage 1 init of console */
show_board_info
If the root node of the DTB has a “model” property, show it
INIT_FUNC_WATCHDOG_INIT
dram_init
只是设置了ddr大小
gd->ram_size += gd->bd->bi_dram[i].size
testdram
dram测试程序
display_options, /* say that we are here */
display_text_info, /* show debugging info if required */
setup_dest_addr
/*
* Now that we have DRAM mapped and working, we can
* relocate the code and continue running from DRAM.
*
* Reserve memory at end of RAM for (top down in that order):
* - area that won’t get touched by U-Boot and Linux (optional)
* - kernel log buffer
* - protected RAM
* - LCD framebuffer
* - monitor code
* - board info struct
*/
如上为setup_dest_addr的注释，setup_dest_addr将设置uboot的重定位地址，后面就可以执行重定位并转向重定位后的地址执行
编译阶段osdrv_mem_cfg.sh脚本按照soc来进行修改位于osdrv/opensource/uboot/u-boot-2016.11/tools/include/configs/hi3559v200.h中的宏，包括：
#define PHYS_SDRAM_1 0x80000000
#define PHYS_SDRAM_1_SIZE 0x10000000
#define CONFIG_SYS_SDRAM_BASE PHYS_SDRAM_1
setup_dest_addr主要初始化了gd的如下成员变量
gd->ram_top = CONFIG_SYS_SDRAM_BASE//DRAM基地址
gd->ram_top += get_effective_memsize();//gd->ram_top被初始化为DRAM的最顶端地址
gd->ram_top = board_get_usable_ram_top(gd->mon_len);
gd->relocaddr = gd->ram_top;//uboot的重定位地址，当前为DRAM最顶端地址，会根据预留空间逐步调整
reserve_logbuffer
为logbuffer预留空间，同时下调gd->relocaddr
gd->relocaddr -= LOGBUFF_RESERVE
reserve_pram
参数预留，同时下调gd->relocaddr
reg = getenv_ulong(“pram”, 10, CONFIG_PRAM);
gd->relocaddr -= (reg << 10); /* size is in kB */
reserve_mmu
为mmu预留空间，同时下调gd->relocaddr
gd->arch.tlb_size = PGTABLE_SIZE;
gd->relocaddr -= gd->arch.tlb_size;
reserve_lcd
gd->fb_base = CONFIG_FB_ADDR;
gd->relocaddr = lcd_setmem(gd->relocaddr);
gd->fb_base = gd->relocaddr;
reserve_uboot
gd->relocaddr -= gd->mon_len;//为uboot预留空间，同时下调gd->relocaddr
gd->relocaddr &= ~(4096 - 1);
debug(“Reserving %ldk for U-Boot at: %08lx\n”, gd->mon_len >> 10,
gd->relocaddr);
gd->start_addr_sp = gd->relocaddr;
留出重定位后的 uboot 所占用的内存区域，uboot 所占用大小由gd->mon_len 所指定
留出 uboot 的空间以后还要对 gd->relocaddr 做 4K 字节对齐，并且重新设置
gd->start_addr_sp = gd->relocaddr;

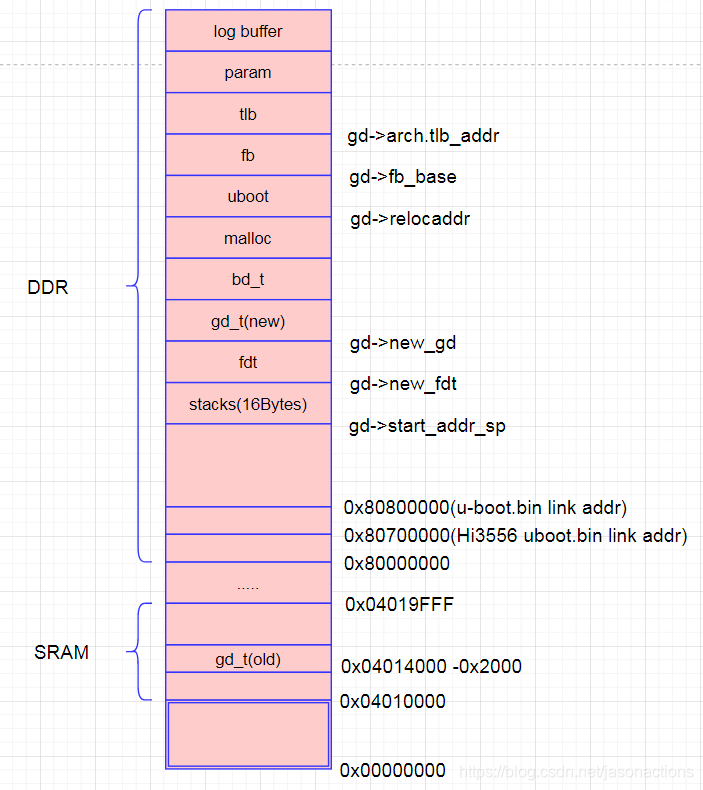

从上面的预留方法可以看出，是通过dram的最高地址开始，一直递减来为各部分预留空间
到此处已经确认出
reserve_malloc
为malloc预留空间
gd->start_addr_sp = gd->start_addr_sp - TOTAL_MALLOC_LEN;
reserve_board
为bd_t结构体预留空间
setup_machine
gd->bd->bi_arch_number = CONFIG_MACH_TYPE; /* board id for Linux */
reserve_global_data
设置新的global data空间
gd->start_addr_sp -= sizeof(gd_t);
gd->new_gd = (gd_t *)map_sysmem(gd->start_addr_sp, sizeof(gd_t));
debug(“Reserving %zu Bytes for Global Data at: %08lx\n”,
sizeof(gd_t), gd->start_addr_sp);
reserve_fdt
为fdt预留空间
gd->fdt_size = ALIGN(fdt_totalsize(gd->fdt_blob) + 0x1000, 32);
gd->start_addr_sp -= gd->fdt_size;
gd->new_fdt = map_sysmem(gd->start_addr_sp, gd->fdt_size);
debug(“Reserving %lu Bytes for FDT at: %08lx\n”,
gd->fdt_size, gd->start_addr_sp);
reserve_stacks
为栈预留16字节

int arch_reserve_stacks(void)
{

        /* setup stack pointer for exceptions */
        gd->irq_sp = gd->start_addr_sp;

# if !defined(CONFIG_ARM64)
#  ifdef CONFIG_USE_IRQ
        gd->start_addr_sp -= (CONFIG_STACKSIZE_IRQ + CONFIG_STACKSIZE_FIQ);
        debug("Reserving %zu Bytes for IRQ stack at: %08lx\n",
              CONFIG_STACKSIZE_IRQ + CONFIG_STACKSIZE_FIQ, gd->start_addr_sp);

        /* 8-byte alignment for ARM ABI compliance */
        gd->start_addr_sp &= ~0x07;
#  endif
        /* leave 3 words for abort-stack, plus 1 for alignment */
        gd->start_addr_sp -= 16;
# endif
        return 0;
}

setup_dram_config
show_dram_config
显示RAM信息
display_new_sp
debug(“New Stack Pointer is: %08lx\n”, gd->start_addr_sp);
setup_reloc
gd->reloc_off = gd->relocaddr - CONFIG_SYS_TEXT_BASE;
获取当前uboot代码与重定位后的uboot代码之间的偏移，其中
osdrv/opensource/uboot/u-boot-2016.11/include/configs/hi3556v200.h中有如下的定义：
#define CONFIG_SYS_TEXT_BASE 0x80800000
memcpy(gd->new_gd, (char *)gd, sizeof(gd_t));
将global data从sram重定位到dram中的reloc addr
也就是说setup_reloc首先计算重定位的偏移，并完成global data的重定位
