本文介绍了QQ看点内容处理系统的演进过程，从早期的DAG模式到引入Workflow Engine，解决效率、扩展性和灵活性问题。内容处理包括过滤、打标等，随着业务发展，模块数量增加，导致效率挑战。Workflow Engine负责工作流程编排，提高系统可靠性、扩展性。通过优化，文章处理耗时显著降低，同时支持快速的产品策略调整和故障定位。
Workflow Engine诞生的背景

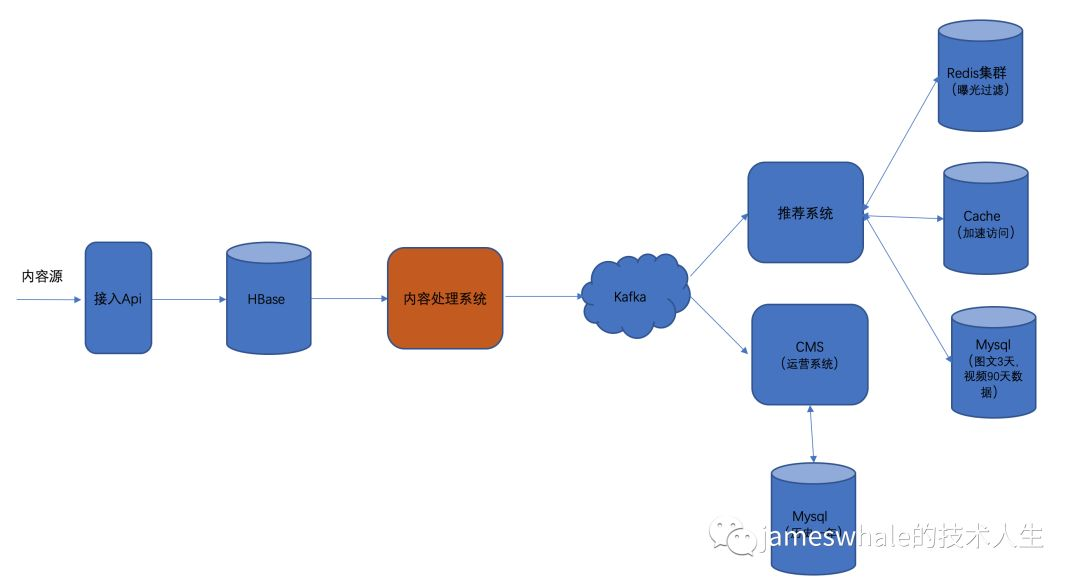

这几年有幸主导QQ看点内容处理系统的架构设计与开发，见证了系统从0到1的演进过程，先来一张整体概图，让读者了解内容处理系统所处位置。

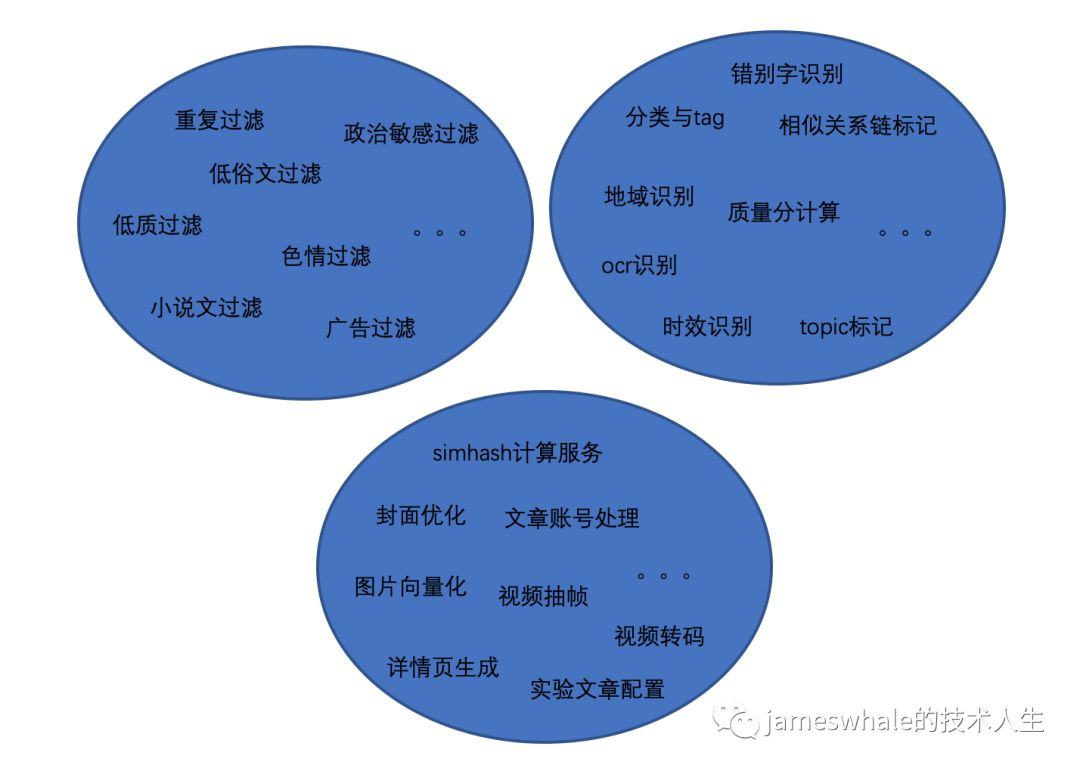

内容处理主要包括过滤、打标和内容本身的处理三部分，如下图所示:
QQ看点初创阶段，每天的文章量非常少，图文5万篇/天，视频0.5万篇/天，内容中心的处理模块也只有10个左右。随着QQ看点业务的发展，目前每天的文章量已达千万，内容中心的处理模块也达到了150+。模块少的时候，怎么做效率也不至于太差，随着模块不断增多,就存在一个效率提升问题。这个不仅仅指文章的处理效率，还包括功能迭代开发、产品策略调整、系统故障定位等方面的效率。
提几个问题，这几个问题都有一定的共性：
往内容处理系统新增一个工程模块，怎么做比较快速？
抖音视频内容处理中心（全球每天共产生100亿的小视频）,如何快速的调整针对某个国家或地区的内容处理策略，以便能符合当地的监管要求？
华为无线oss系统管理着自己多个制式的网络通信设备（包括基站、控制器等）、并可以对其进行远端软件升级。不同制式的设备，升级前准备工作、步骤、命令、参数、通信协议差异巨大，这个系统如何设计才能应付灵活的扩展？
可以说，对于稍微复杂一些的处理系统，包括互联网产品、电信产品，都需要一个Workflow Engine（为行文方便，以下简称WE）来提高系统整体的可靠性、扩展性。QQ看点从成立之初，采用简单的DAG（Directed Acyclic Graph）模式来实现内容处理，随着业务不断发展壮大，逐渐过渡到了WE处理模式。
WE应该具备的功能
从字面意思解读，WE负责工作流程的编排，对整个工作流负责，不能因为某个子系统出现问题而导致整个工作流受阻。流的速度既不能过高也不能过低，过高则压垮处理子系统，过低则影响处理效率。
能够组装出多种工作流，以便满足产品、运营的各种策略，并能快速调整。
抽象出通用的非业务逻辑，减少新子系统开发量，快速迭代上线。
某信息流产品内容处理系统的演进

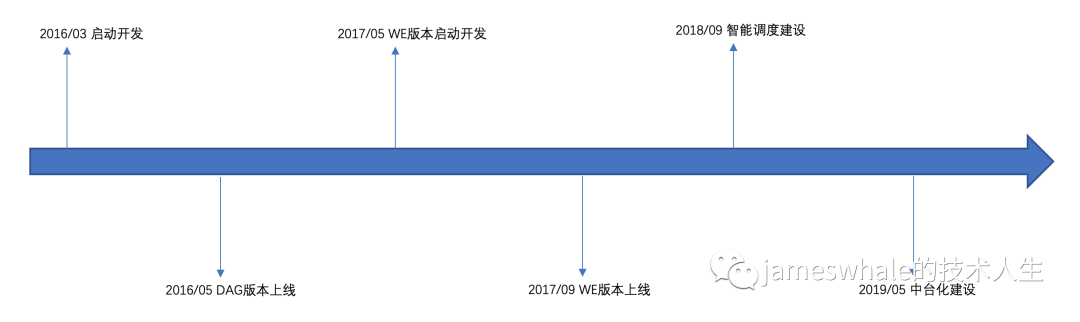

1、整体时间节点
2、DAG实现方式及优缺点

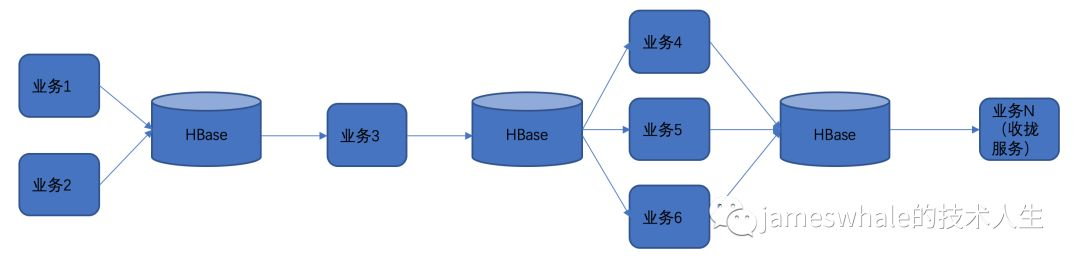

通过HBase的状态位字段，所有模块形成一个有向无环图（DAG），并依据产品策略做不同处理逻辑。待本模块的所有前置模块都处理完毕后，才开始能执行当前模块。
模块之间无直接通信，只和存储HBase打交道。
优点：实现简单，能够快速完成产品功能的迭代上线。
缺点：处理效率低，对存储HBase依赖大，产品策略调整不灵活，无完整的监控调用链，故障定位麻烦。
3、针对DAG优化的备选方案

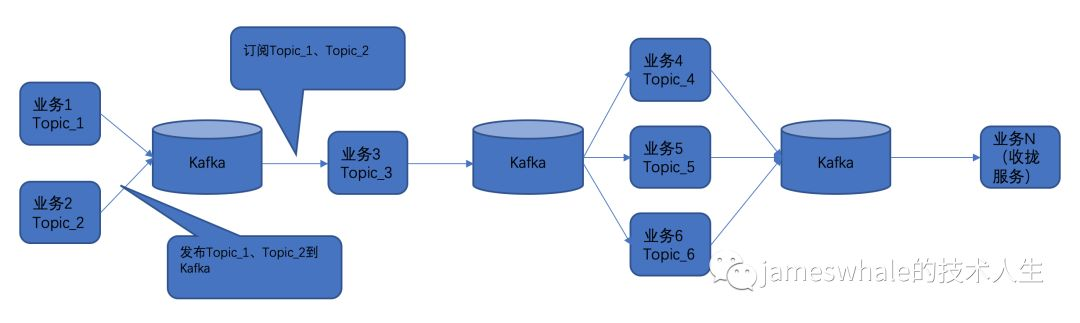

通过Kafka的Topic订阅、发布，所有模块形成一个有向无环图，并依据产品策略做不同处理逻辑。本模块订阅所有依赖模块的Topic，待所有Topic都收到后再开始处理，处理完毕后发布本模块的Topic。
模块之间无直接通信，只和消息中间件Kafka打交道。
优点：改进了依赖存储HBase处理效率低的问题。
缺点：当模块之间的依赖关系变得复杂后，Topic的管理会非常麻烦，仍然存在产品策略调整不灵活、无完整监控调用链、故障定位麻烦的问题。当一个模块依赖2个以上（含）的Topic，实现层面的挑战也非常大。
4、WE方案介

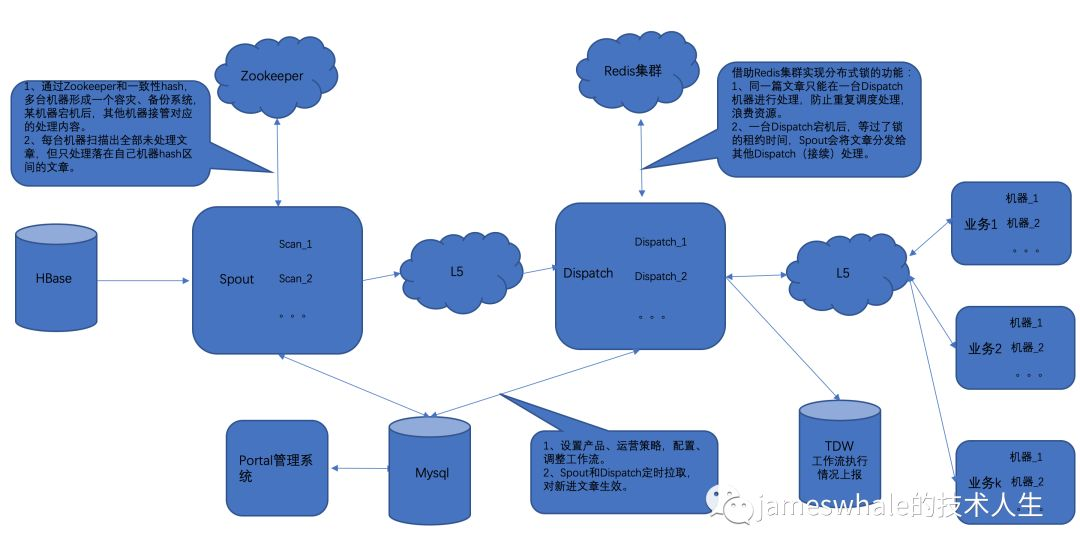

WE有三部分组成，Spout、Dispatch、管理Portal，Spout负责源源不断的提供待处理文章；Dispatch负责和具体业务模块打交道；管理Portal用于配置和调整工作流。通过L5来实现服务的注册、发现、容灾与备份。
Spout多台机器之间通过Zookeeper和一致性Hash，构成容灾和备份系统。
Dispatch多机之间通过分布式锁互斥处理文章，并通过Portal管理系统配置的工作流来和具体业务模块打交道。为方便处理结果回溯，工作流执行情况上报到TDW保存。
优化效果：文章处理耗时从以前的30分钟缩短到3分钟之内，大大提高了文章处理效率，模块接入也方便很多。
5、工作流中间状态的考量
工作流中间状态信息由谁负责落地到存储（HBase），当时业务方提出希望由自己负责，好处是业务模块获得了灵活性。从技术上讲，这没有任何问题的，不过这个方案束缚了WE的可扩展性，也不利于后面“智能调度”、“中台”的建设与推进，最终决定由WE负责工作流中间状态的传递、合并、落地。
6、智能调度系统的建设
工作流中间状态由WE负责，这个方案有助于智能调度的实现。具体业务模块和WE商定好输入参数、输出参数、模块依赖关系后，可以纳入对应工作流。WE准实时拉取产品、运营人员设定的策略信息（比如，文章优先级策略、为世界杯文章跳过某些处理模块等），并对新进文章或者视频生效。这里需要强调的是，不管多“智能”，总归都是预先设定好的，需要业务模块的支持，必要的时候配以相关的默认值。
7、往中台方向推进
“中台”可以节省人力、机器资源成本，加快产品功能迭代上线，并在某一领域可以做到极致。以内容分词为例，在实现的时候，需要为多语言留下配置入口，这样国际化的步伐就会很快，成本也极低，若每个App单独搞，进度和成本可想而知。
WE与业务模块的业务协议
WE和业务模块采用Tcp协议，包头+ProtoBuffer，ProtoBuffer的定义如下，采用同步等待的方式，WE发请求给业务模块，业务模块处理完毕后将处理结果在回包里面给到WE。
message FieldInfo
{
optional bytes bytes_key = 1;//hbase中的字段名
optional bytes bytes_value = 2;
};
message ReqBody
{
optional bytes bytes_rowkey = 1;
repeated FieldInfo rpt_msg_field_info = 2;// 模块输入参数字段
// 下面字段主要用于：调度模块将当前请求的超时时间传递给具体业务模块，业务模块根据
// 这个信息可以做一些优先级处理。如果从接收到请求到过了uint64_time_out还没有回包，
// 调度模块则认为超时。
optional uint64 uint64_time_out = 3;//当前请求的超时时间，例如10000毫秒，精确到毫秒,
};
enum RetEnum
{
SUCC = 0x00;//处理成功，指某个步骤成功处理完成，和文章本身是否合法、能否推送给看点没有关系。
FAIL_PARSE_REQ_PKG = 0X40;// 解析请求包失败(调用方也不可能收到这样的错误，纯属定义全集场景)
REQ_PKG_PARAM_INVALID = 0X41;// 请求参数非法，终止本篇文章的处理+告警上报+记录此文章rowkey
REQ_MUST_PARAM_MISS = 0X42;// 必选或者前置参数缺失，终止本篇文章的处理+告警上报+记录此文章rowkey
SVR_INNER_ERR = 0x43;//服务内部错误，流式中心重试N次后：终止本篇文章的处理+告警上报+记录此文章rowkey
FAIL_BACK_SVR = 0X44;//后端服务错误，流式中心重试N次后：终止本篇文章的处理+告警上报+记录此文章rowkey
FAIL_PACK_RSP_PKG = 0X45;//回包组装失败(调用方也不可能收到这样的错误，纯属定义全集场景)
SVR_OVER_LOAD = 0X81;//本服务过载，流式中心重新分配业务的机器，如果都是服务过载则当前文章sleep一段时间+报警。
NO_AUTH = 0X90;//没有权限
OVER_LIMITS = 0X91;//调用超频
FAIL_BACK_TIMEOUT = 0X92;//后端模块超时
FATAL_ERROR = 0X93;//后端模块致命错误
};
message RspBody
{
optional RetEnum enum_ret = 1;
optional bytes bytes_msg = 2;
optional bytes bytes_rowkey = 3;
repeated FieldInfo rpt_msg_field_info = 4;//模块输出参数字段
};
Tcp同步等待的方式，简化了业务模块的开发模式：接受输入参数->处理->返回结果。
以每天1000万篇文章计算，QPS峰值在350/s左右（假设峰值为均值的3倍，下同）。若后面文章量变成100亿，QPS峰值将达到35万/s，Dispatch和业务模块可以横向扩展，架构无需变动。Spout模块，因扫描的是全量未处理文章，需要在前面做一次业务分片，然后在分片里面通过一致性Hash来实现容灾和备份处理。
总结
WE成为内容处理系统的大脑，使得各个业务模块可以高效有序的运作，让业务模块成为一个“来料加工”的原子化、无状态的服务，方便业务迁移和水平扩展。WE抽象出通用的非业务逻辑，例如，失败重试、存储的读写、防雪崩、业务降级等，最大限度简化业务模块的开发。WE针对不同的场景，实现一套代码、多份配置策略，从状态“Trigger”，经过“智能调度”，最终演进到内容处理“中台”。
