立创EDA安装ibom插件

iBom for EasyEDA&lceda 是一个用于 主国外EasyEDA and 立创EDA: Standard Edition的本地插件. 它是基于一个很棒的项目叫做 InteractiveHtmlBom 设计并创建者是： qu1ck.

虽然InteractiveHtmlBom已经支持从“EasyEDA”项目生成交互式BOM，但它需要处理Python脚本，并且需要在某处托管生成html文件。由于我对Python知识没有任何了解，并且我最喜欢的电子设计工具是“EasyEDA”-我决定尝试一下，并将其移植为本机扩展。

与原始解决方案相比，iBom for EasyEDA在EasyEDA本身中可用：

1. 不需要运行任何Python 脚本。

2. 无需托管生成的html文件。

3. 通过单击PCB文档中的单个菜单按钮，始终可以访问iBom ！

4. 它还提供了以相同的方式生成独立的“HTML”表示的能力InteractiveHtmlBom开箱即用。

注意：此扩展仍处于ALPHA/BETA阶段-需要做很多事情才能使其与EasyEDA”完全兼容。

安装

立创EDA安装ibom插件B站视频：BV1nU4y1q7Gq

1. 下载 easyeda-ibom-v0.1.2.zip

下载链接

• 蓝奏云：两个版本都有https://doublemingum.lanzout.com/iDZLG08a50xc 无提取码直接下> 载
• 百度网盘链接：两个版本都有https://pan.baidu.com/s/1ptVZjT3mCyfQnVybXP6RPA 提取> 码：1234
• Github：- iBom v0.1.2 - iBom v0.0.10

2. 解压下载在你硬盘上的压缩文档

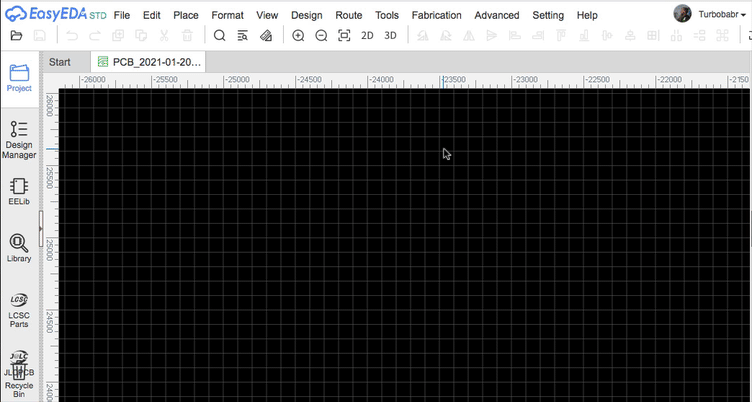

3. 到Extension Settings 使用主菜单的对话框 Advanced -> Extensions -> Extensions Settings....
4. 点击 Load Extension... 按钮并使用从提取的文件夹中添加所有文件 Select Files... 按钮.
5. 点击 Load Extension 并且关闭 Extension Settings 对话框.

用法

EasyEDA内部

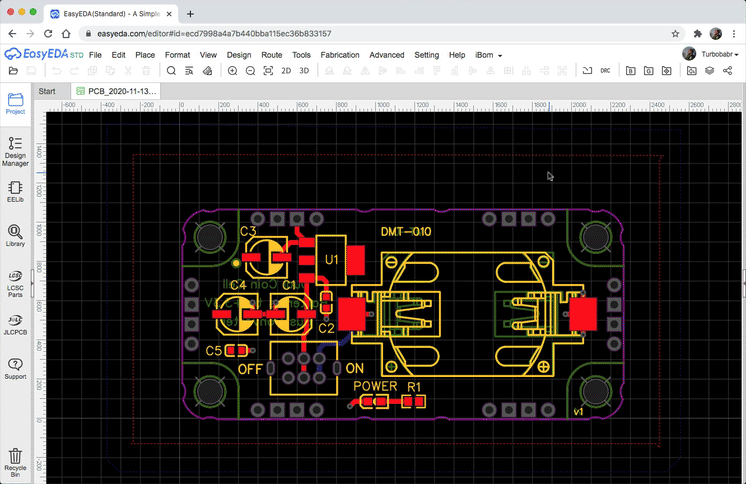

要在编辑器本身中启动 iBom ，只需单击 iBom → Launch... 菜单项：

您可以通过单击面板右上角的 close 按钮来关闭 iBom 视图。

生成独立HTML表示

只需要点击 iBom -> Generate & Download HTML 菜单项，以获得您的 PCB 文件:

注意：如果下载的文件没有 .html 扩展-只需手动添加即可。这是一种奇怪的浏览器行为，需要对现象进行研究。

反馈

如果您发现任何问题或对插件的改进有任何建议，请 open an issue 或者用Twitter @turbobabr和我联系。

信用

此解决方案使用:

• InteractiveHtmlBom 作为核心组件。
• 一种 "hackable" 类型 EasyEDA/LCEDA - 感谢你们允许我们使用该产品！ 👏
• svg-path-bbox用于在 EasyEDA → InteractiveHTMLBOM 数据转换期间计算各种边界框
