51单片机8-定时器计数器

1.定时器和计数器

可以用来，程序的延时的实现，以前的延时方法仅仅通过循环语句实现，严重浪费CPU资源。
c51单片机有两个16位的定时器/计数器（T0和T1），

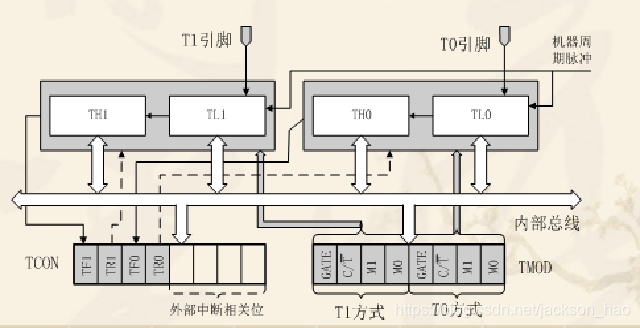

2.我的单片机的定时器的结构

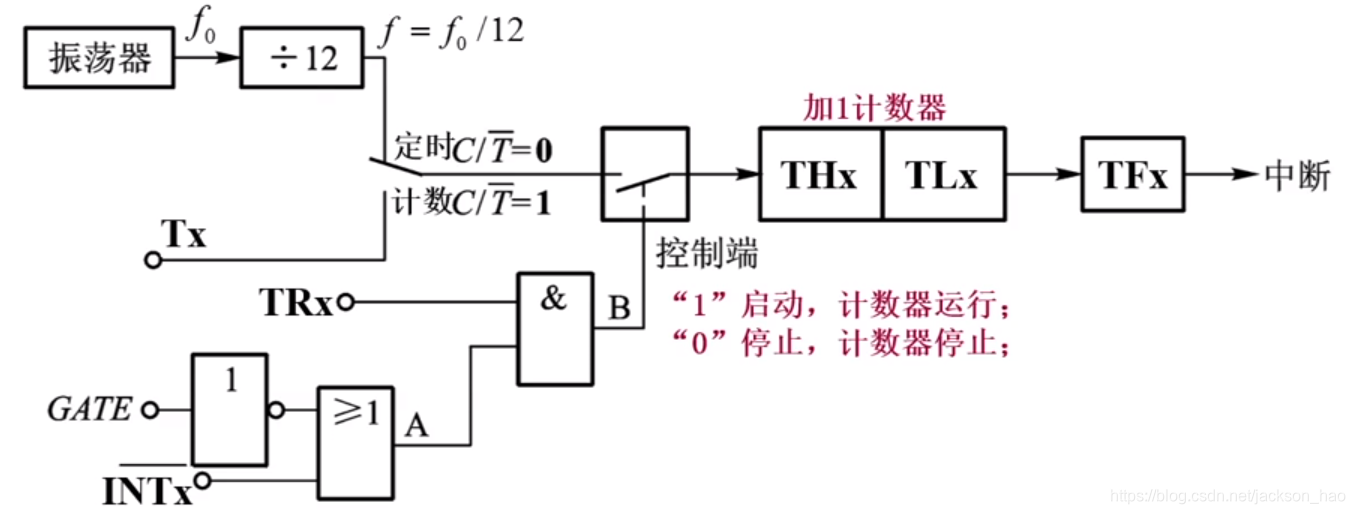

定时/计数器的实质是加1计数器（16位），组成高8位寄存器THx和低8位TLx寄存器组成。其中，TMOD是设置工作方式和功能寄存器；TCON是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。

3.与此主题相关的寄存器

TMOD用于设置其工作方式；TCON寄存高4位用于控制其启动和中断申请。

（1）寄存器TMOD

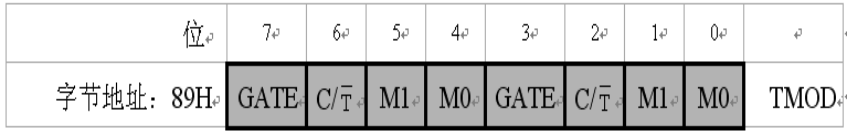

工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。其格式如下：

• GATE是门控位, 用于控制定时器的启动是否受外部中断源信号的影响。GATE＝0时&
