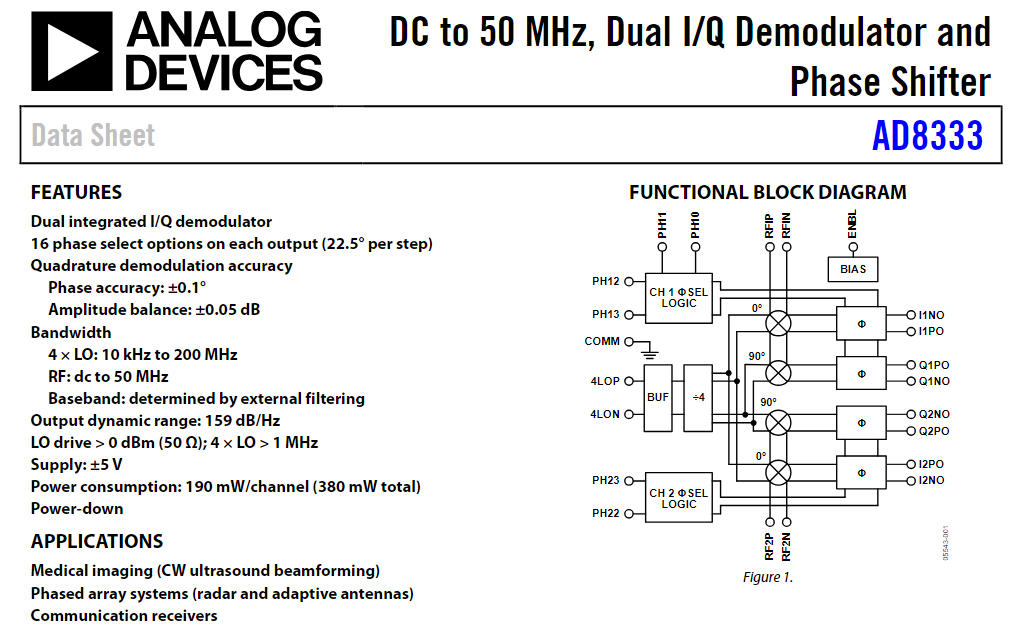

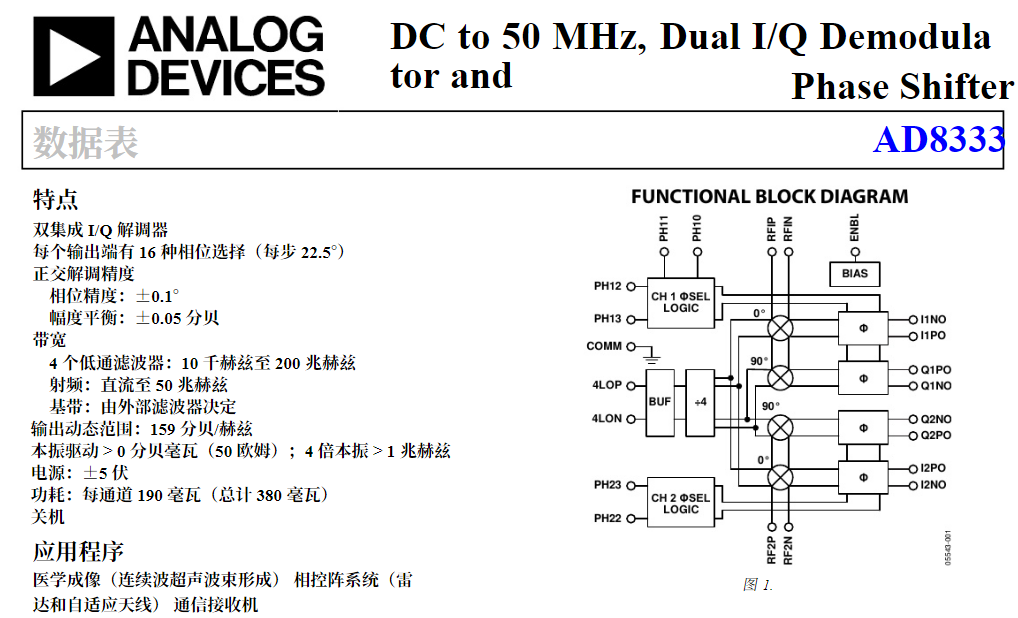

- 首先来看一下手册里给的使用案例:
左侧的两个通道(IN1,IN2)是信号号输入通道,右侧的四个通道从上到下分别是I1,Q1,I2,Q2。上边的一个通道是参考信号4LO输入。上图中首先是通过功率分离器给IN1,IN2一个5.01MHz的正弦波,给4LO一个20MHz,1Vpp的正弦波或者方波,通过示波器就可以观测到10KHz的输出信号,I1和Q1相位相差90°。 - 低频段使用AD8333
AD8333可以解调DC-50MHz的信号,但低频段(几十kHz以下)和高频段(MHz)的使用方法有些区别:
1.低频段的参考信号需要给方波才可以

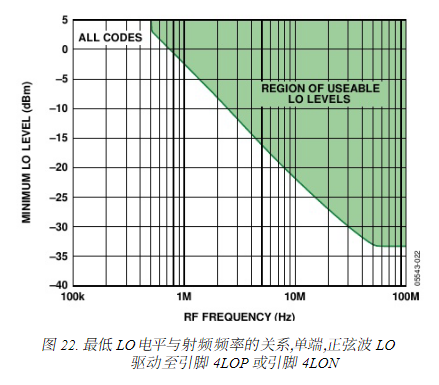

2.高频就像下图给给电平就可以了,低频通过测试方波需要给3.3V,小了解调效果不好,大了看起来没什么影响

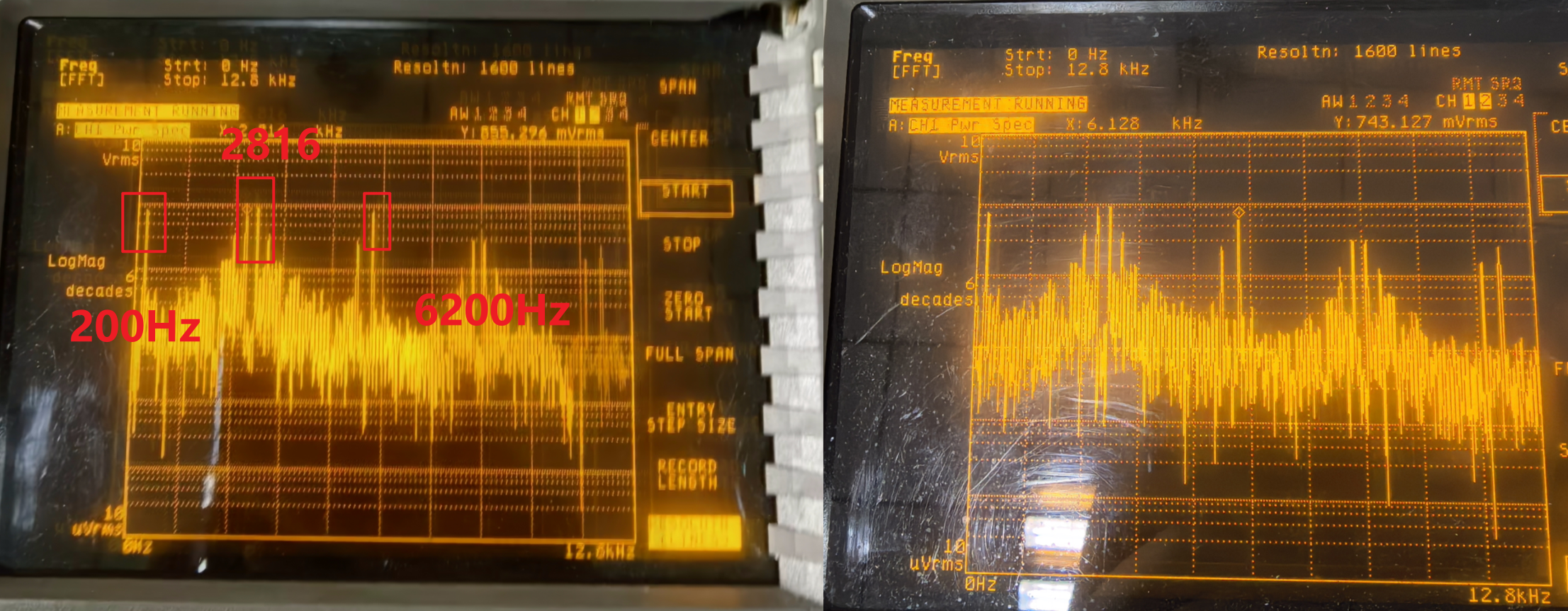

3.以3.2kHz信号解调到200Hz为例,参考信号频率需要(3.2kHz-0.2kHz)*4=13kHz的3.3V方波,根据IQ解调的原理,输出主要包含200Hz和6.2kHz两个频率的信号(还有2950Hz的工频信号,是由50Hz信号搬移到-2950Hz,由于没有负频率,所以显示到了正频率),此时如果只需要200Hz的信号,需要一个截止频率为300Hz的低通滤波器。
4.IN1的输入不建议大于1V,解调出来的信号会出现失真
5.此评估板信号经过AD8333的IQ后,还有放大器。
6.评估板自带一个大概是在80kHz左右的低通滤波
其它还有很多需要注意的地方,由于以后不一定会用到这个芯片了,所以不再继续深入解读这个器件手册,手册需要反复读十几几十遍才能了解掌握这个芯片。一个芯片从了解到使用到设计需要经历漫长的周期,不断的使用阅读才能逐渐摸清。
