Breating

Breating

一．介绍

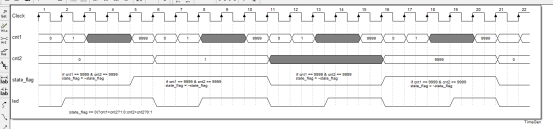

呼吸灯也是点灯的一种，呼吸灯是由亮逐渐变暗再由暗逐渐变亮，原理十分简单，调节占空比，具体原理看波形图：

二．C参考代码

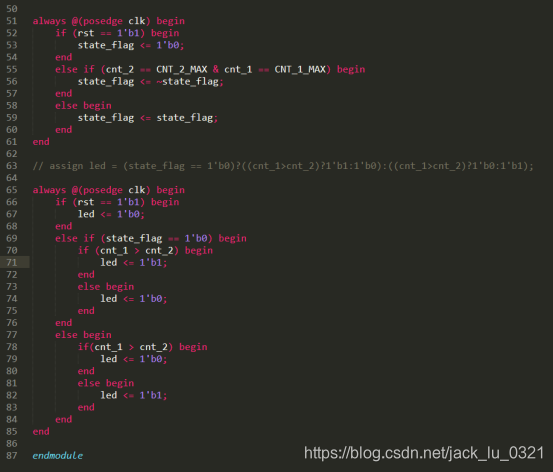

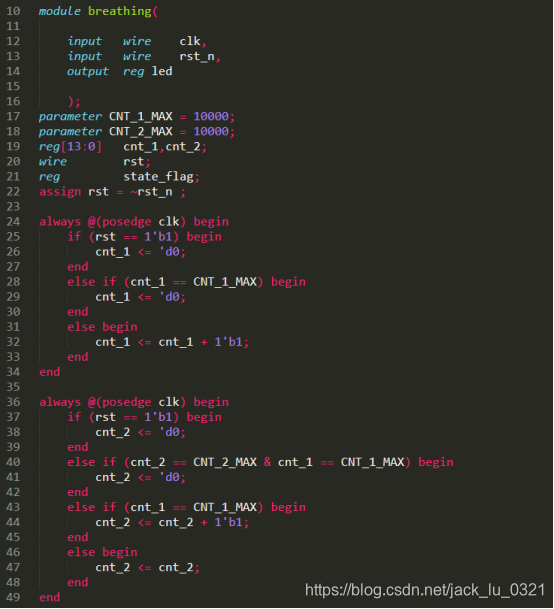

三．verilog代码

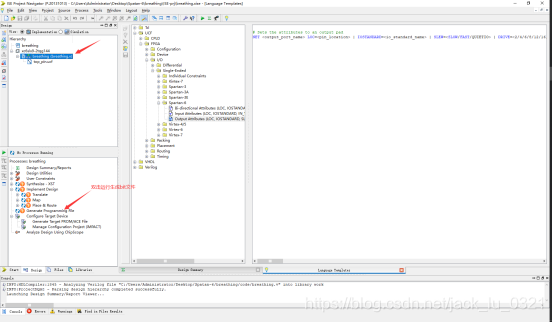

四．ISE操作

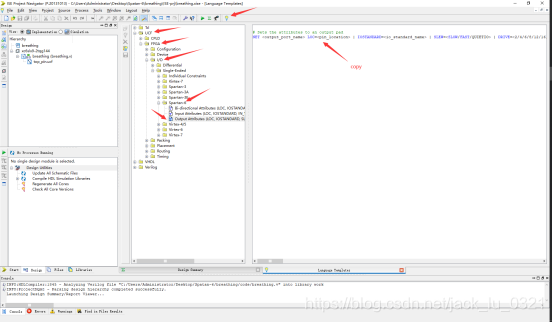

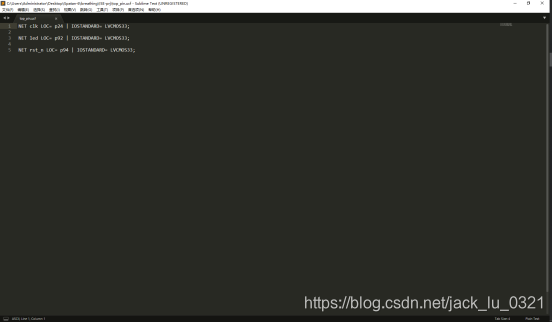

创建工程步骤：New Project ->工程名，路径 -> 芯片，设备，速度等级 -> 完成；绑定管脚：选中芯片右键New Source -> 选择UCF，名字，存放路径 -> 完成；绑定管脚模板：

五．总结

电路通常由组合逻辑和时序逻辑构成assign and always；
组合逻辑的特点：任意时刻输出与任意时刻输入有关；
时序逻辑特点：输出不仅与该时刻输入有关还和之前有关；
用always的时候要注意，尽量使用D触发器少用锁存器；
