从Eclipse时代到Android Studio普及，开发工具越来越好用。早些时候还需要安装Cygwin工具，从Android Studio1.3以后，在Android 环境开发JNI程序搭建开发环境变得相对简单。这里就来介绍一下急于Android Studio如何进行jni开发。

　　首先准备基本工具，Android Studio （>=1.3.x）， NDK(ndk-r10-e)。打开Android Studio 建立一个空工程，关联上NDK，操作步骤方式如下图：

　　设置好NDK之后，开始设置gradle，设置gradle主要需要设置三个地方，设置好之后就可以直接编写和编译JNI代码了，不需要像以前一样编写Makefile，相当方便。但是设置gradle也是需要比较小心的，由于当前NDK还处于Experimental 阶段，更新不断，经常会爆出各种奇怪的错误，因此也要特别留心。好了废话不多说，下面来介绍设置gradle的三个主要步骤。

　　首先设置TopLevel gradle，也就是Project gradle，这里比较简单，在dependencies中设置：classpath 'com.android.tools.build:gradle-experimental:0.2.0' ，注意这里要把之前的类似classpath 'com.android.tools.build:gradle:1.3.0' 注释掉。还要多提一句的是，这里设置的是gradle-experimental:0.2.0，后面对应设置gradle wrapper的时候要对应gradle2.5-all 版本，这里先说到这里。

　　接着设置 Module gradle，这一步是比较麻烦的。由于我们在创建工程的时候自动生成的这个gradle文件内容比较多，而且如果要使用NDK的话这个gradle变化比较大，这里直接贴出需要使用NDK的gradle，然后来进行说明。


         <span style=
         "font-size: 16px;"
         >  <br>apply plugin:
         'com.android.model.application'

         model {

         android {

         compileSdkVersion = 23

         buildToolsVersion =
         "23.0.2"

         defaultConfig.with {

         applicationId =
         "com.zyp.ndktest"

         minSdkVersion.apiLevel  = 19
         // Unable to load class com.android.build.gradle.managed.ProductFlavor_Impl

         targetSdkVersion.apiLevel = 23

         versionCode = 1

         versionName =
         "1.0"

         }

         }

         android.buildTypes {

         release {

         minifyEnabled =
         false

         proguardFiles += file(
         'proguard-rules.pro'
         )

         }

         }

         compileOptions.with {

         sourceCompatibility = JavaVersion.VERSION_1_7

         targetCompatibility = JavaVersion.VERSION_1_7

         }

         android.ndk {

         moduleName =
         "NdkSample"

         cppFlags +=
         "-std=c++11"

         cppFlags +=
         "-fexceptions"

         cppFlags +=
         "-I${file("
         src/main/jni
         //include")}".toString()

         ldLibs += [
         "android"
         ,
         "log"
         ]

         stl =
         "gnustl_shared"

         }

         android.productFlavors {

         create(
         "arm7"
         ) {

         ndk.abiFilters.add(
         "armeabi-v7a"
         )

         }

         create(
         "arm8"
         ) {

         ndk.abiFilters.add(
         "arm64-v8a"
         )

         }

         }

         }

         dependencies {

         compile fileTree(dir:
         'libs'
         , include: [
         '*.jar'
         ])

         compile
         'com.android.support:appcompat-v7:23.1.0'

         }

         </span>

　　和自动生成的gradle相比，首先是 apply plugin: 'com.android.application' 变成了 apply plugin: 'com.android.model.application'。下面的配置也需要包装在model{}中。

　　这个gradle的配置有几点需要注意的：

　　1. 所有值的设置都要写成 xxx = yyyy的形式，比如： applicationId = "com.zyp.ndktest" （自动生成的gradle 则可能是： applicationId = "com.zyp.ndktest" ），否则会爆这种错误：Error:Cause: org.gradle.api.internal.ExtensibleDynamicObject，当出现此类错误，检查是否都用了 “=”的方式。

　　2. buildTypes 需要从android{} 中取出来，写成android.buildTypes{}的形式，否则会出现这种错误：Error:Unable to load class 'org.gradle.nativeplatform.internal.DefaultBuildType_Decorated'.

　　　此外，自动生成的buildTypes的形式和上面的也不一样为以下的形式：


         <span style=
         "font-family: 'Microsoft YaHei'; font-size: 16px;"
         >          <br>release {

         minifyEnabled
         false

         proguardFiles getDefaultProguardFile(
         'proguard-android.txt'
         ),
         'proguard-rules.pro'

         }

         </span>

　　需要改成上面文件中的格式，否则会报这种错误：Error:No signature of method: org.gradle.model.ModelMap.minifyEnabled() is applicable for argument types: (java.lang.Boolean) values: [false]

　　3. defaultConfig{} 需要写成defaultConfig.with{} 的形式，否则会报这种错误：Error:Cause: com.android.build.gradle.managed.AndroidConfig_Impl

　　4. 在defaultConfig.with{} 中需要写成

　　　　minSdkVersion.apiLevel  = 19
　　　　targetSdkVersion.apiLevel = 23

　　　　也就是比自动生成的多 .apiLevel ，否则会报这种错误：Unable to load class com.android.build.gradle.managed.ProductFlavor_Impl

　　5. 增加compileOptions.with{} 需要选择JavaVersion.VERSION_1_7，否则会报这种错误：Bad class file magic or version

　　6. 最后一点，在gradleWrapper中使用的是2.5，则android.ndk {} 中类似cppFlags 的添加使用 += 的方式，否则需要使用 .add的方式

　　以上可能遇到的问题我这里帮大家罗列出来，具体的请参考Google的文档，只不过这个文档需要FQ。

　　最后设置gradle wrapper就好了，将左边的工程视图调整到Project，在gradle->wrapper->grale-wrapper.properties文件的最后设置：distributionUrl=https\://services.gradle.org/distributions/gradle-2.5-all.zip，注意这里如果在Project gradle中设置的是gradle-experimental:0.2.0，则这里选择gradle-2.5-all，如果是gradle-experimental:0.4.0，需要设置gradle-2.8-all。

　　gradle设置完成之后就可以创建jni文件夹，然后编写Native代码了，创建好jni后一个工程的基本结构见下图：

1.配置Anroid Studio（这步是关键）

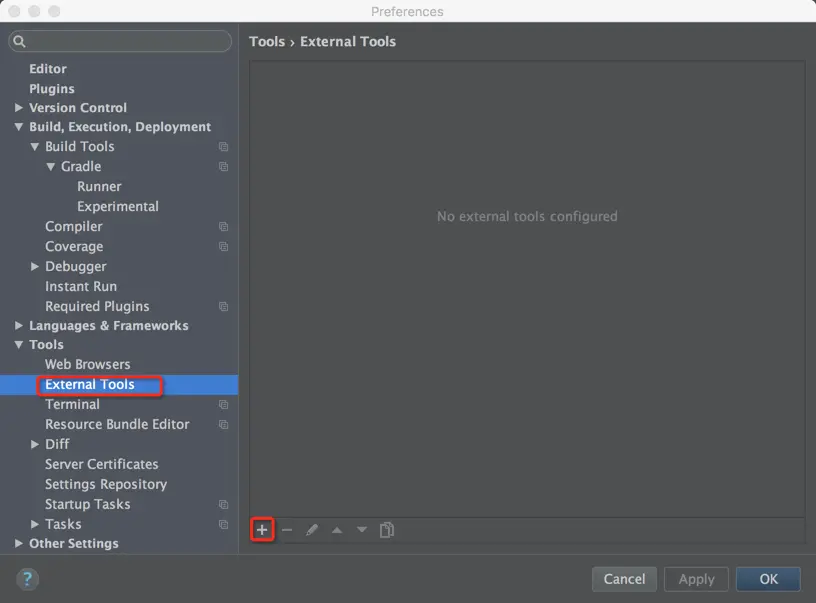

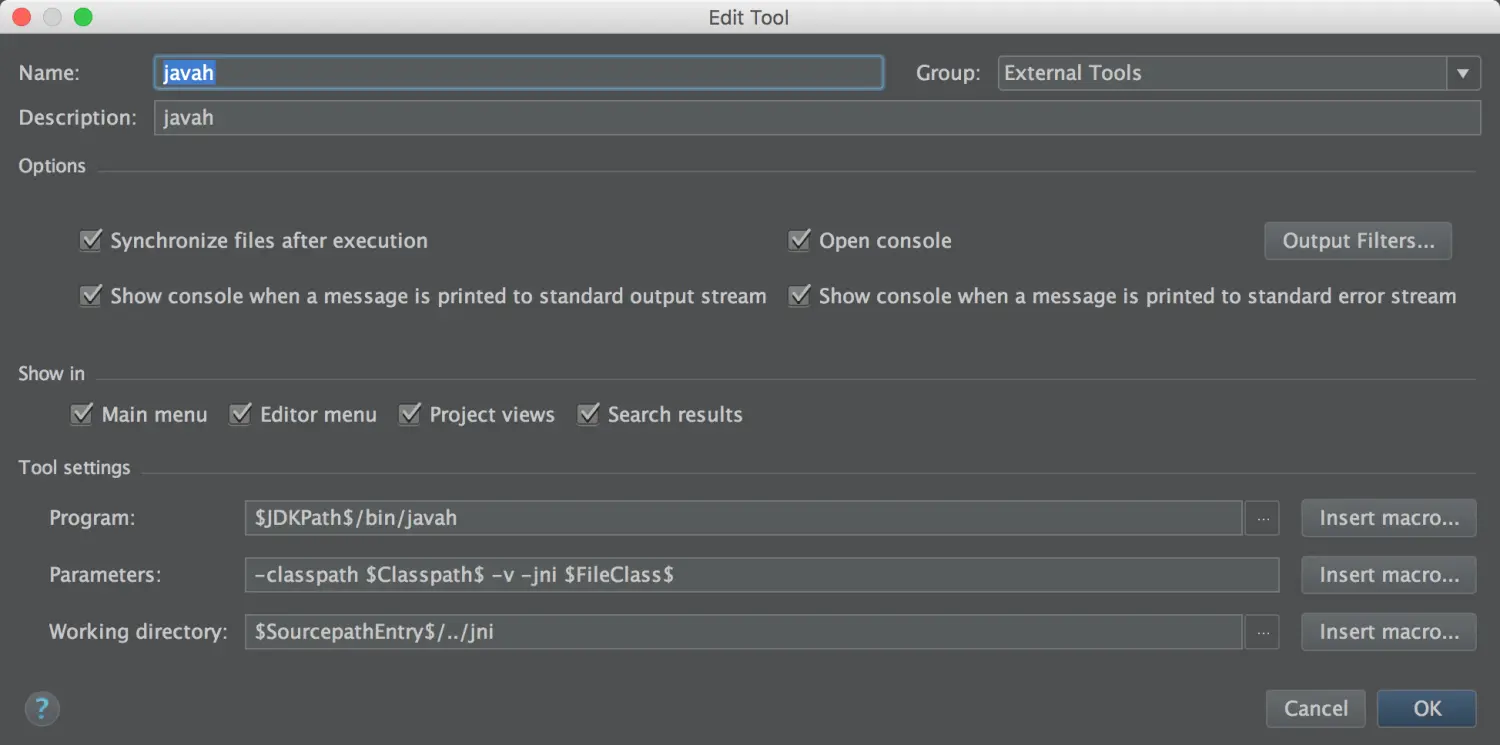

使用[command+,] 打开Preferences，选择External Tools，点击加号框如下图：

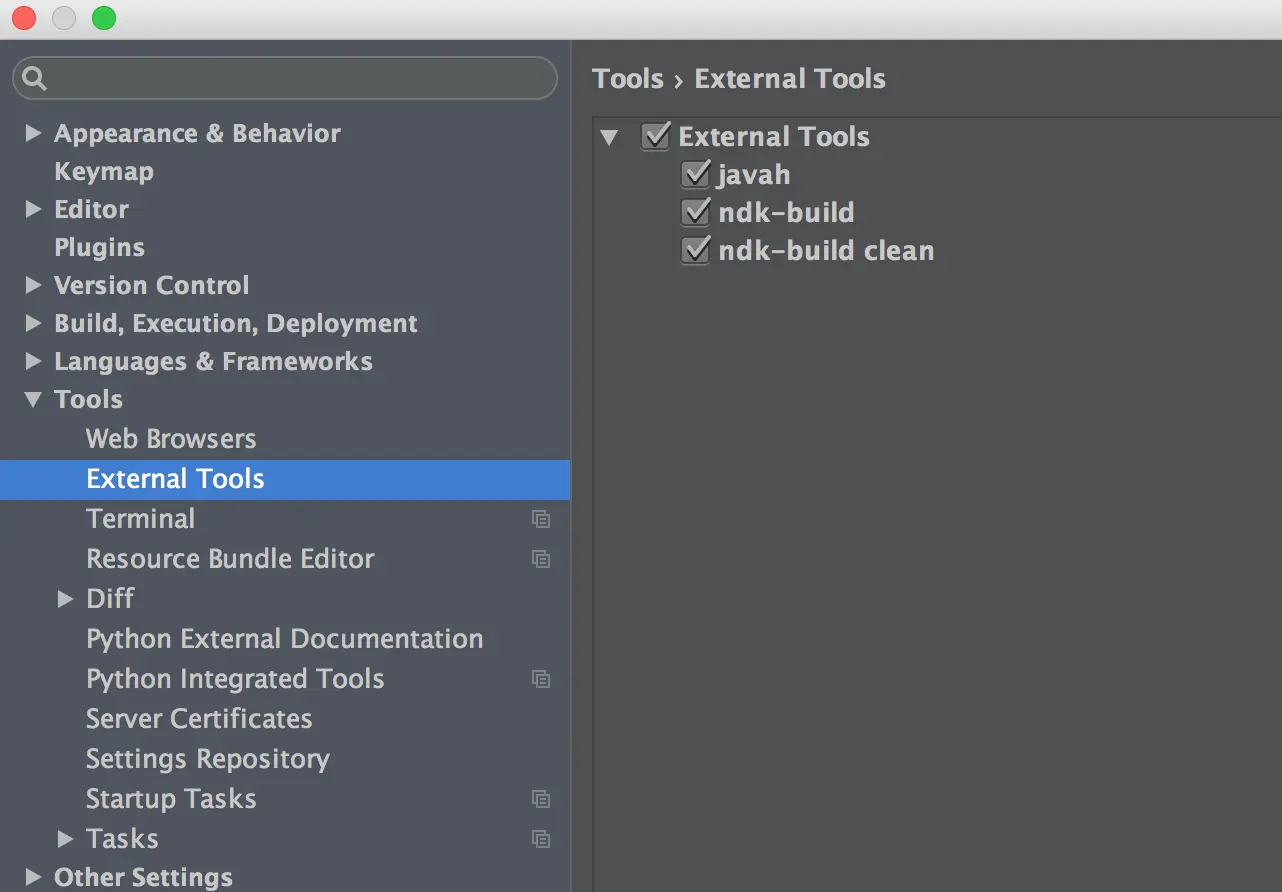

点击+号之后，打开Macros 配置宏命令界面，如下图：

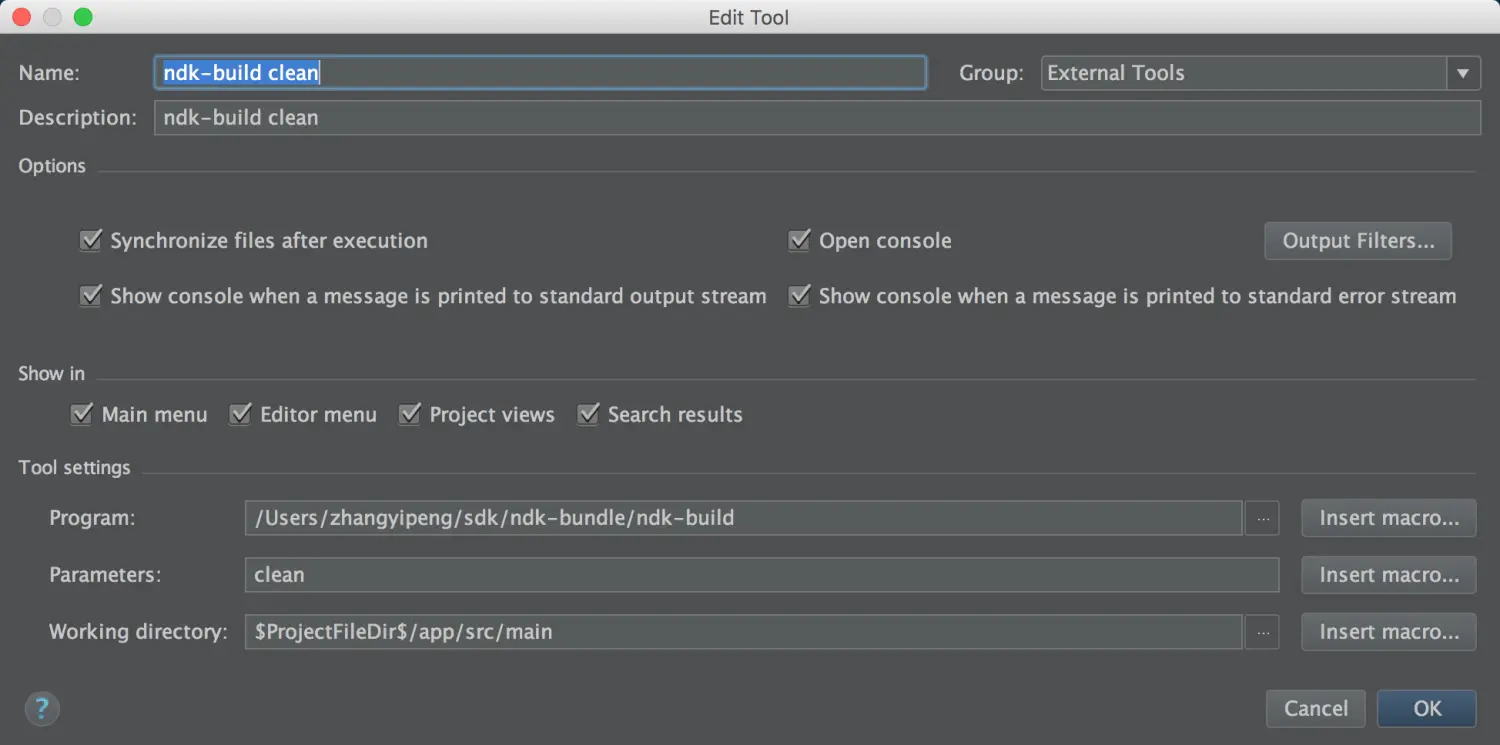

ndk-build clean.png

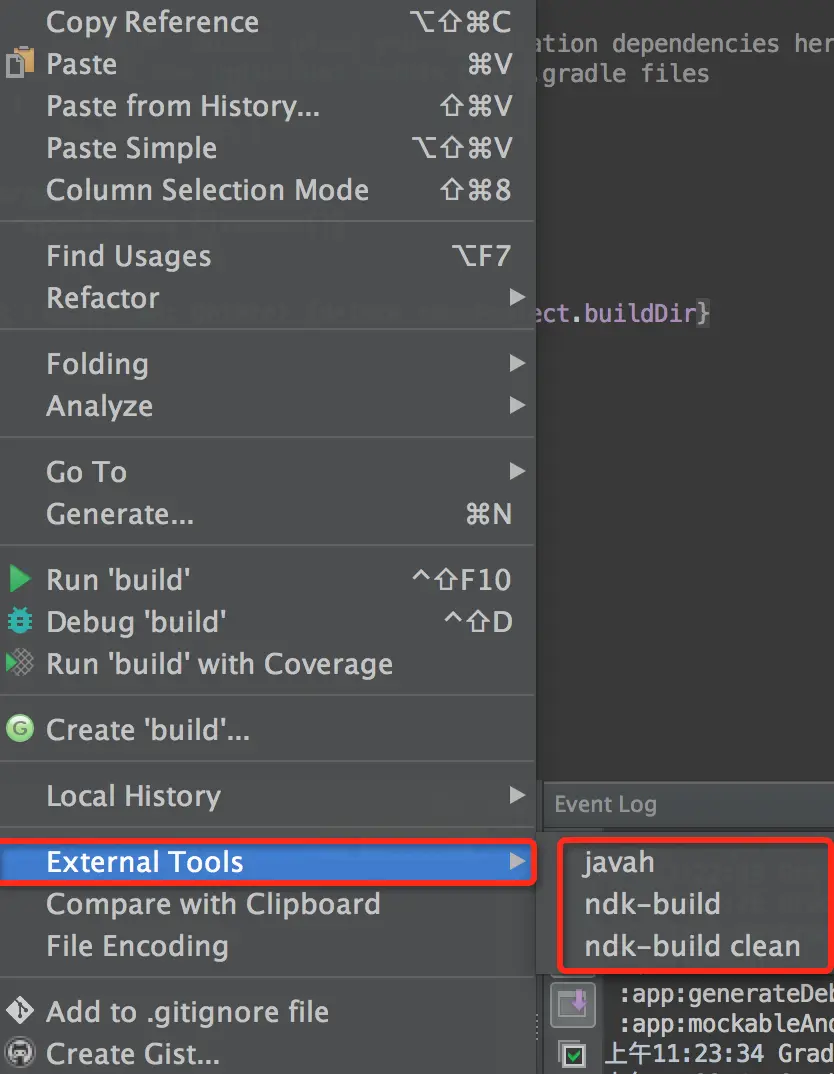

2.配置完成就可以使用javah 、ndk-build、ndk-build clean这三个命令了，那么在哪里使用这些命令，请看下图

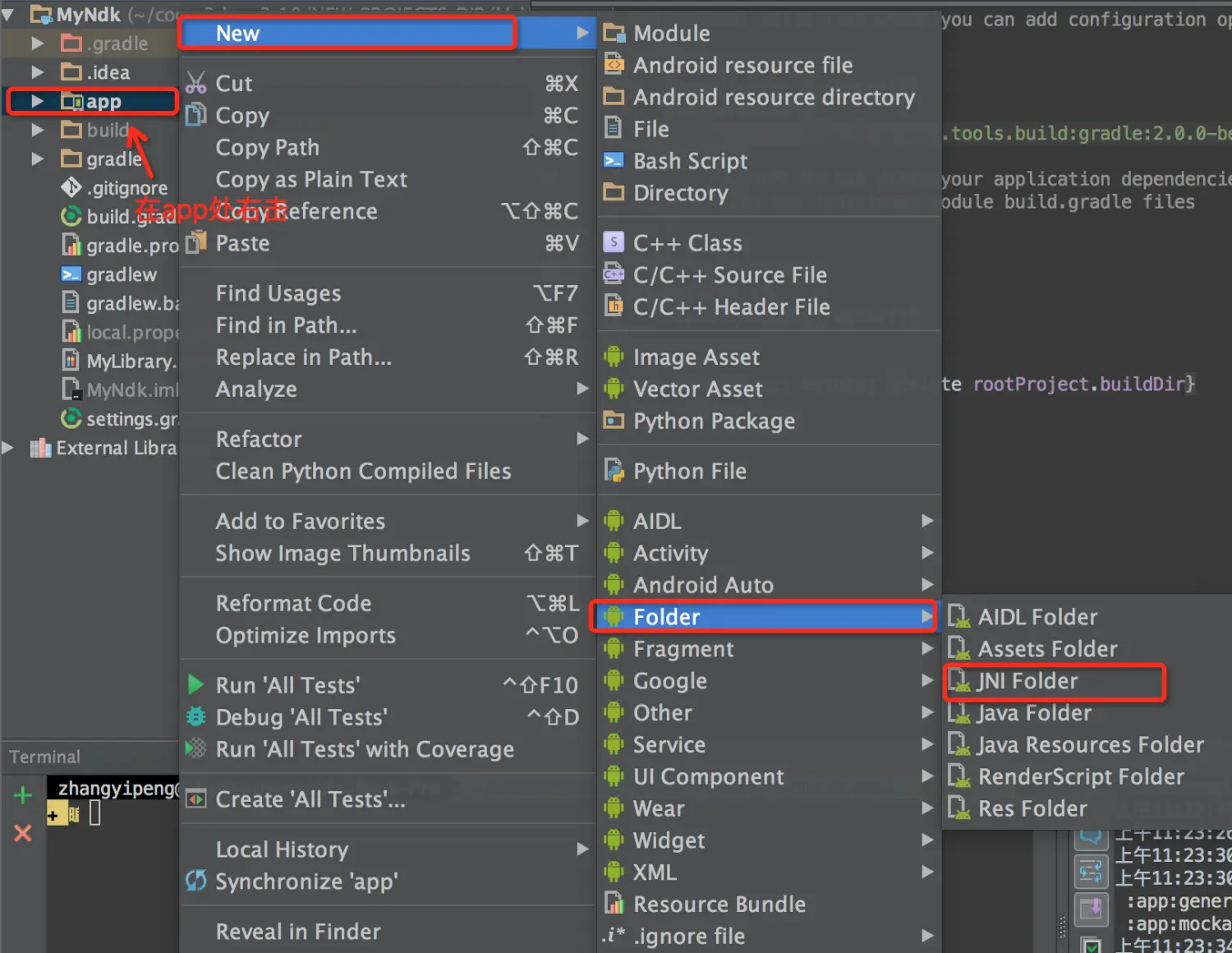

3.配置完成，我们开始新建工程MyNdk，然后新建jni目录

create jni.png

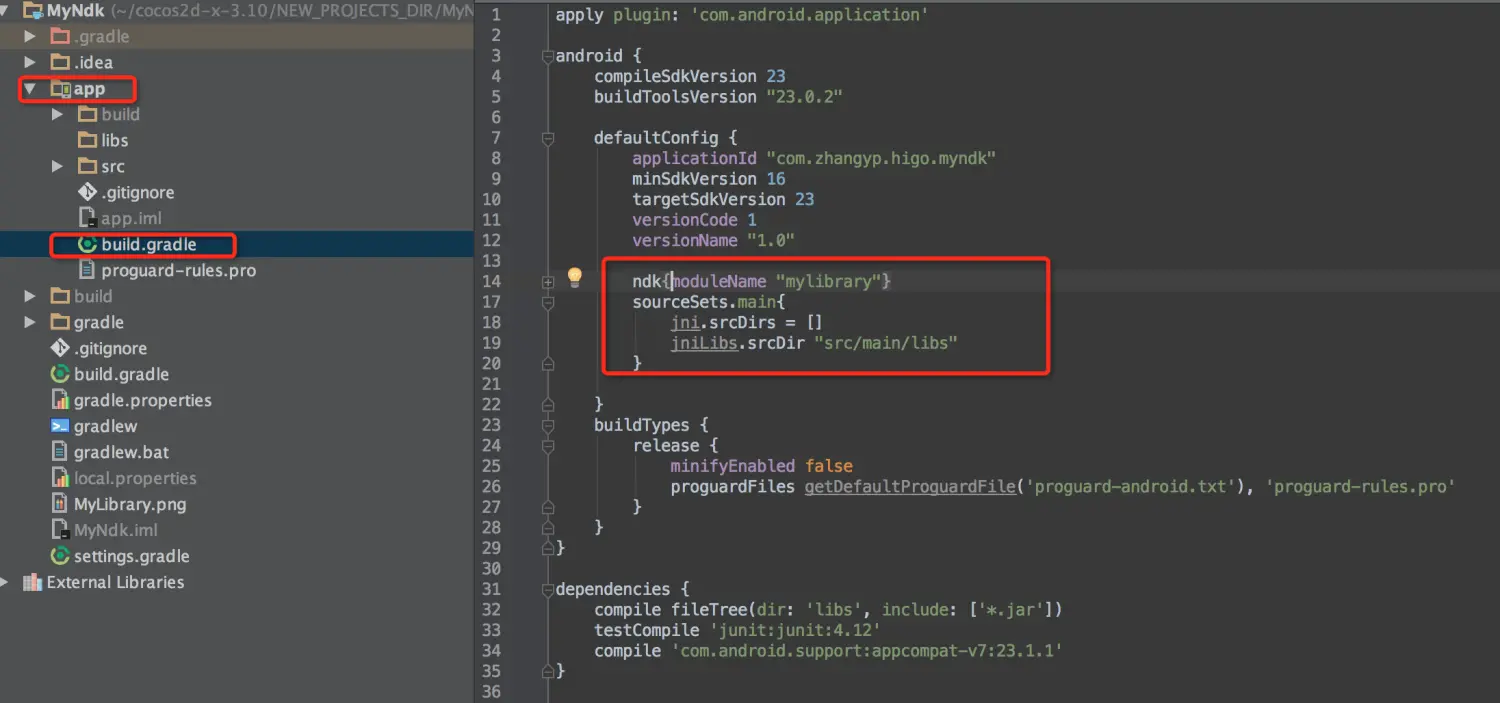

4.修改app下的build.gradle文件, 如下图

ndk{
  moduleName "MyLibrary"
}
sourceSets.main{
    jni.srcDirs = []
    jniLibs.srcDir "src/main/libs"
}

app build.gradle.png

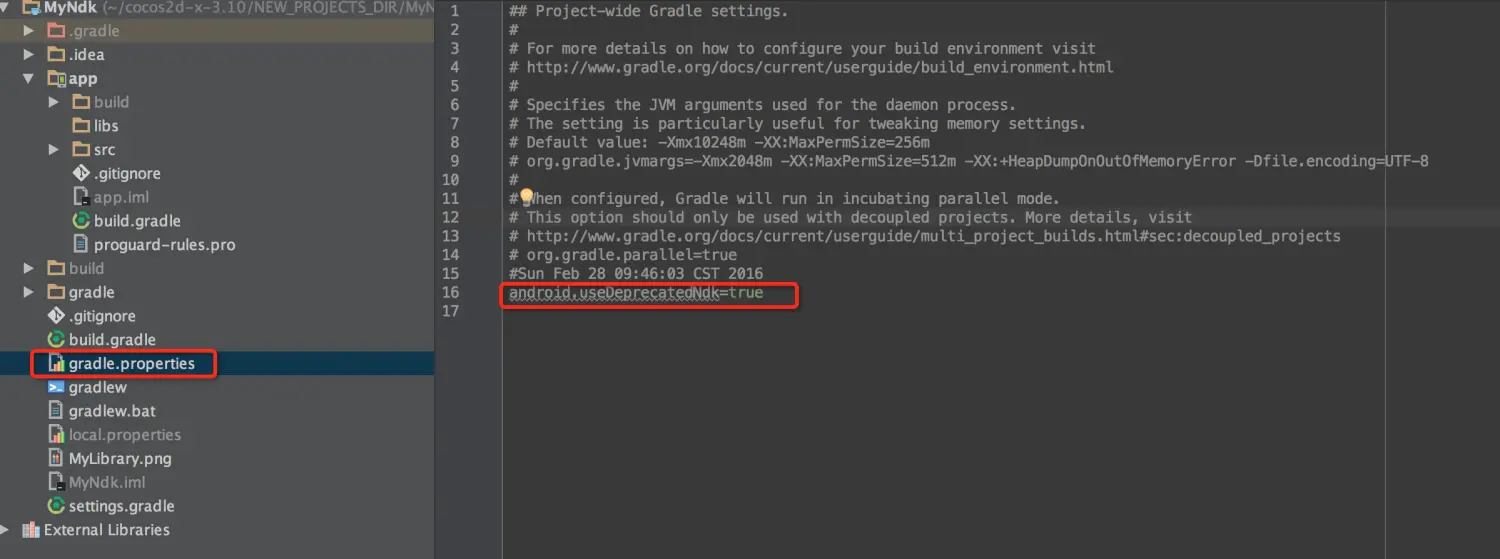

5.修改MyNdk下的gradle.properties文件（如果没有此文件，自己新建一个），如下图

android.useDeprecatedNdk=true

MyNdk gradle.properties.png

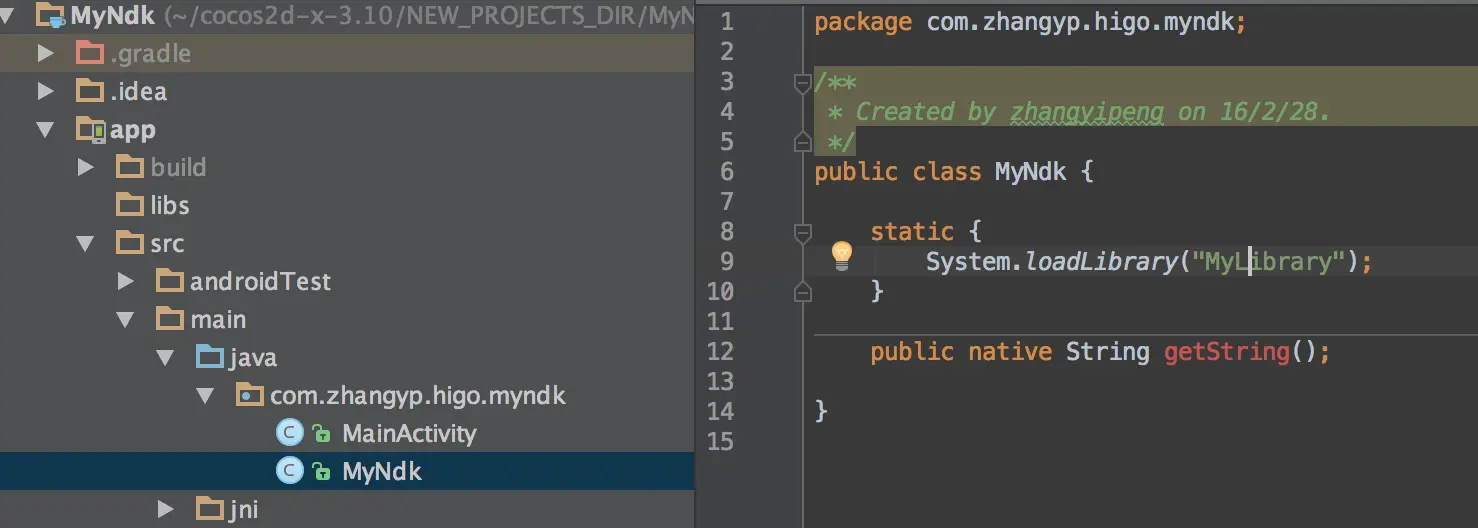

6.新建MyNdk.java

public class MyNdk {
    static {
        System.loadLibrary("MyLibrary");
}
    public native String getString();
}

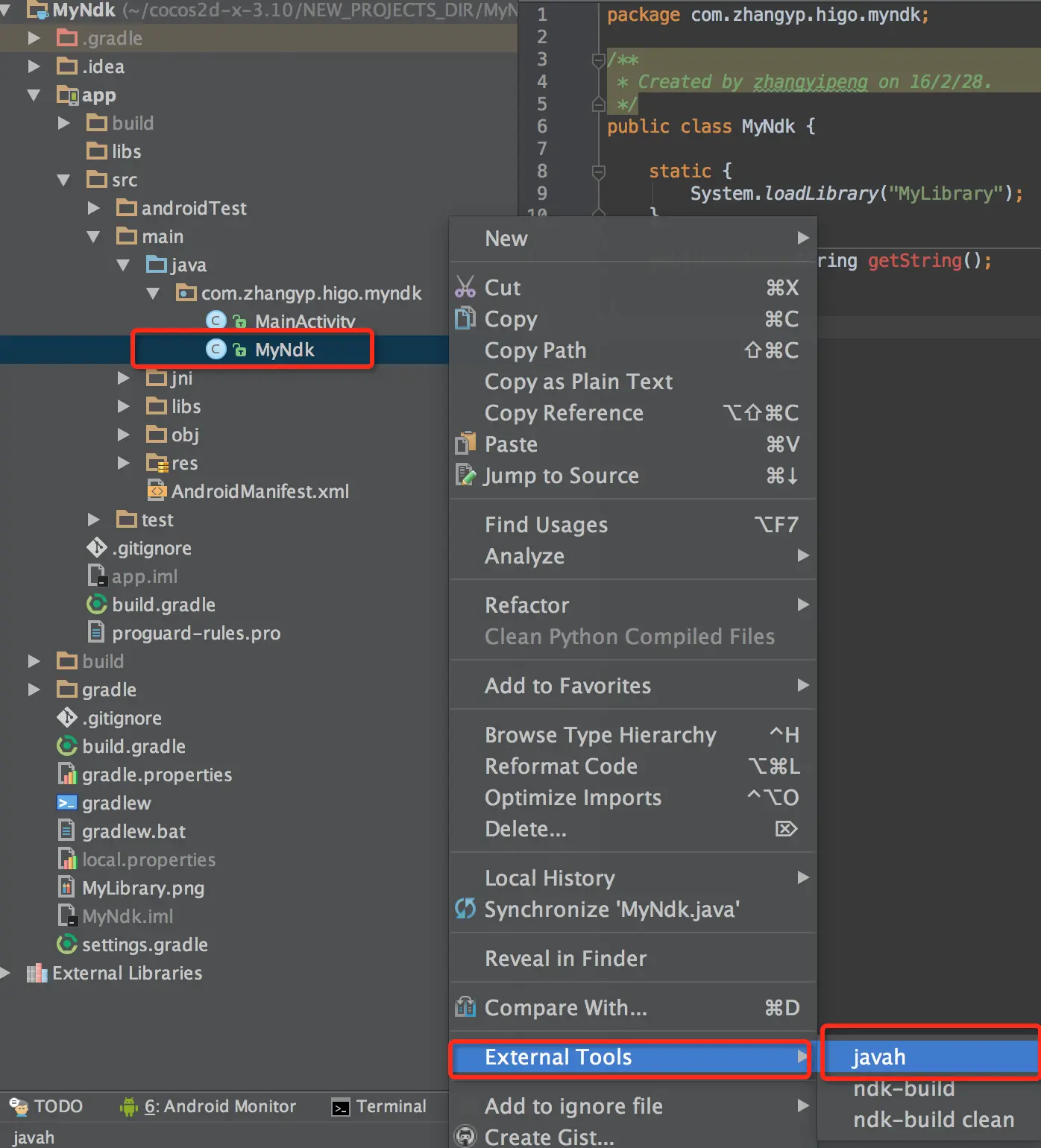

7.这步开始创建头文件，操作如下图（注意在MyNdk.java文件上点击右键）

create com_zhangyp_higo_myndk_MyNdk.h file.png

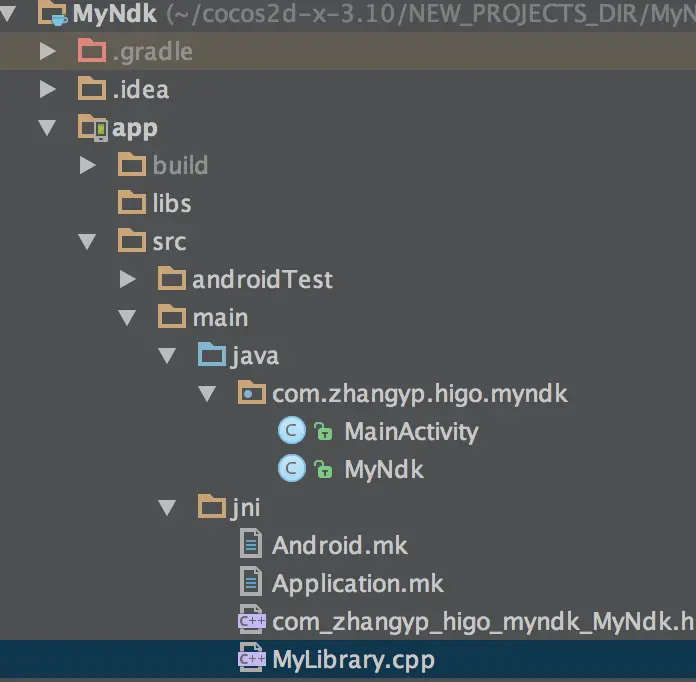

8.执行完成后jni目录下就创建了com_zhangyp_higo_myndk_MyNdk.h文件，然后我们在jni目录下编写 MyLibrary.cpp、Android.mk、Application.mk这三个文件，代码如下：

jni files.png

com_zhangyp_higo_myndk_MyNdk.h

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_zhangyp_higo_myndk_MyNdk */

#ifndef _Included_com_zhangyp_higo_myndk_MyNdk
#define _Included_com_zhangyp_higo_myndk_MyNdk
#ifdef __cplusplus
extern "C" {
#endif
/*
 * Class:     com_zhangyp_higo_myndk_MyNdk
 * Method:    getString
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_zhangyp_higo_myndk_MyNdk_getString
  (JNIEnv *, jobject);

#ifdef __cplusplus
}
#endif
#endif

MyLibrary.cpp

#include "com_zhangyp_higo_myndk_MyNdk.h"

JNIEXPORT jstring JNICALL Java_com_zhangyp_higo_myndk_MyNdk_getString
  (JNIEnv * env, jobject obj){
   return (*env).NewStringUTF("This is mylibrary !!!");
  }

Android.mk

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

LOCAL_MODULE := MyLibrary
LOCAL_SRC_FILES =: MyLibrary.cpp
include $(BUILD_SHARED_LIBRARY)

Application.mk

APP_MODULES := MyLibrary
APP_ABI := all

9.如何执行ndk-build，请看下图：（注意在jni目录上点击右键）

make ndk-build .png

10.得到so文件，如下图

so file.png

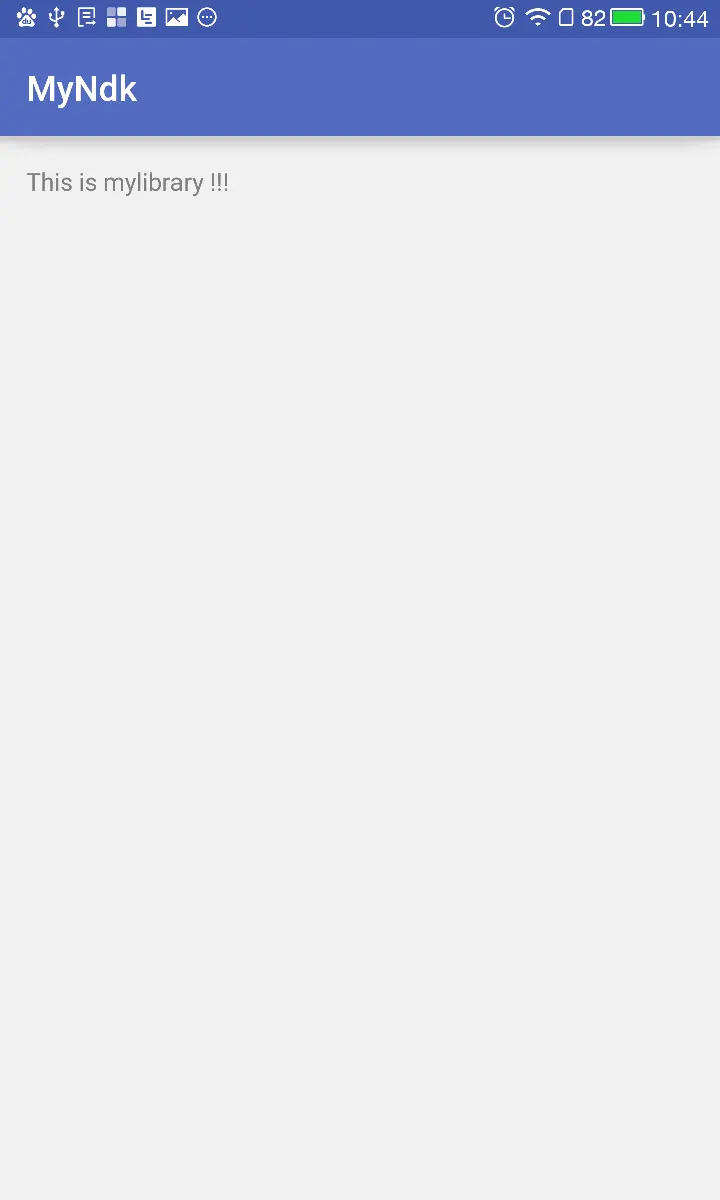

12.在MainActivity中调用，代码如下

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView tv = (TextView) findViewById(R.id.tv);

        tv.setText(new MyNdk().getString());

    }
}
