华为（链路捆绑）

目录

一、链路捆绑

  1.1链路聚合实现条件

二、二层链路聚合实例

  2.1、拓扑图

  2.2、LSW1配置

  2.3、LSW2配置

  2.4、测试结果

三、三层链路聚合实例

  3.1、拓扑图

  3.2、CE1配置

  3.3、CE2配置

  3.4、测试结果

---

---

一、链路捆绑

  链路聚合是将一组接口捆绑在一起作为一个逻辑接口来增加带宽的一种方法，又称为多接口负载均衡组或链路聚合组，通过在两台设备之间建立链路聚合，可提高通讯的带宽和更高的可靠性。链路聚合不仅为设备间通讯提供了冗余保护，还不需要对硬件进行升级。

1.1链路聚合实现条件

•   每个Eth-Trunk接口下最多可以包含8个成员接口。
•   成员接口不能配置任何业务和静态mac地址。
•   成员接口加入Eth-Trunk时，必须为缺省hybrid类型接口。
•   Eth-Trunk接口不能嵌套，即成员接口不能是Eth-Trunk。
•   一个以太网接口只能加入一个Eth-Trunk接口，如何要加入其他Eth-Trunk，必须先退出原来的Eth-Trunk接口。
•   一个Eth-Trunk成员的接口必须是同一类型，例如：FB和GB不能加入同一个Eth-Trunk接口。
•   可以将不同接口板上的以太网接口加入到同一个Eth-Trunk。
•   如果本地设备使用Eth-Trunk，与成员接口直连的对端接口也必须捆绑Eth-Trunk，两端才能正常通信。
•   当成员接口速率不一致时，实际使用中速率小的接口可能会出现阻塞，导致丢包。
•   当成员接口加入Eth-Trunk后，学习mac地址时按照Eth-Trunk接口来学习的，而不是按照成员物理接口学习的。

二、二层链路聚合实例

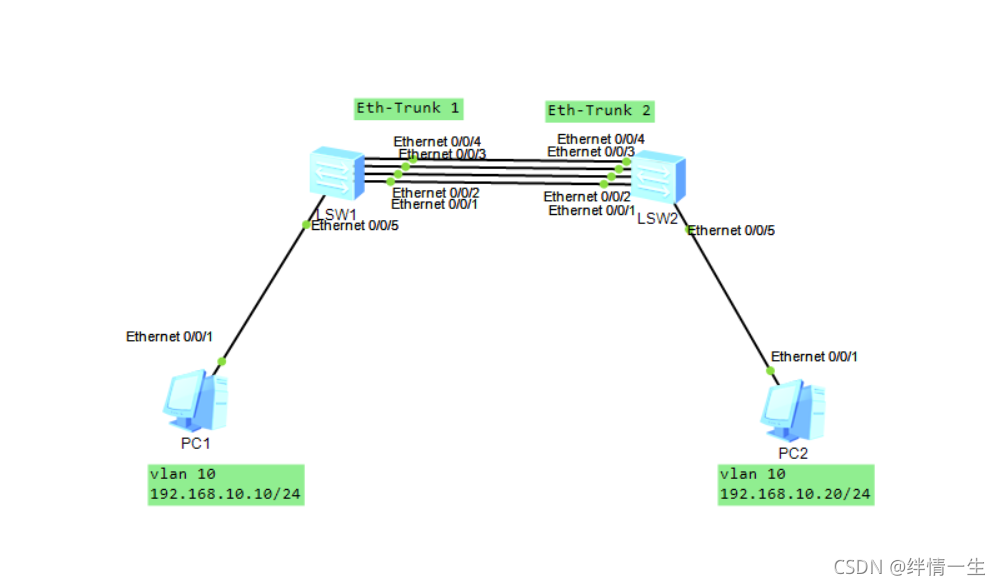

2.1、拓扑图

2.2、LSW1配置

<Huawei>undo terminal monito  ##关闭弹出信息##
<Huawei>sys  ##进系统视图##
[Huawei]sysname LSW1  ##重命名##
[LSW1]user-interface 0  ##进入console配置##
[LSW1-ui0]idle-timeout 0 0  ##配置永不超时##
[LSW1-ui0]q  ##退回上一级
