【STM32F10系列实操笔记】系统时钟的配置

最新推荐文章于 2024-04-16 17:38:43 发布

ives_chen

最新推荐文章于 2024-04-16 17:38:43 发布

阅读量775

点赞数

分类专栏： STM32F10系列实操笔记文章标签： stm32 单片机嵌入式硬件

本文链接：https://blog.youkuaiyun.com/ives_chen/article/details/129143647

版权

本文介绍了STM32F10系列单片机的系统时钟配置，包括RCC初始化、HSE时钟使能、等待HSE启动、PLL配置以及系统时钟和APB分频设置。通过详细解析代码和手册，帮助读者理解如何实现72MHz系统时钟。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM32F10系列的相关手册

链接：https://pan.baidu.com/s/1_EchQZ6y0CanRQTACDe67Q
提取码：sdsd

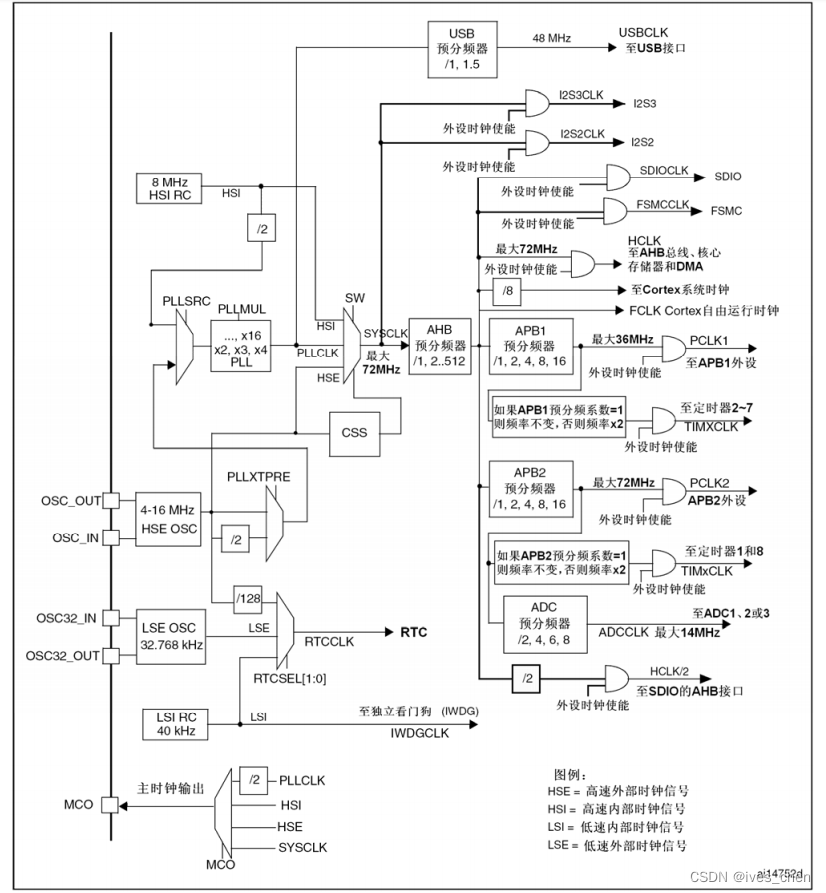

下图应该是配置系统时钟必不可少的一张图吧

搭配例程一起看

void RCC_HSE_Config(u32 div,u32 pllm) //自定义系统时间（可以修改时钟）
{
	RCC_DeInit(); //将外设RCC寄存器重设为缺省值
	RCC_HSEConfig(RCC_HSE_ON);//设置外部高速晶振（HSE）
	if(RCC_WaitForHSEStartUp()==SUCCESS) //等待HSE起振
	{
		RCC_HCLKConfig(RCC_SYSCLK_Div1);//设置AHB时钟（HCLK）
		RCC_PCLK1Config(RCC_HCLK_Div2);//设置低速AHB时钟（PCLK1）
		RCC_PCLK2Config(RCC_HCLK_Div1);//设置高速AHB时钟（PCLK2）
		RCC_PLLConfig(div,pllm);//设置PLL时钟源及倍频系数
		RCC_PLLCmd(ENABLE); //使能或者失能PLL
		while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==RESET);//检查指定的RCC标志位设置与否,PLL就绪
		RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);//设置系统时钟（SYSCLK）
		while(RCC_GetSYSCLKSource()!=0x08);//返回用作系统时钟的时钟源,0x08：PLL作为系统时钟
	}
}

首段函数“RCC_DeInit()”执行，函数内注释是“将外设RCC寄存器重设为缺省值”，其实也可以理解为“初始化RCC寄存器”。为什么这么说呢？我们来看下函数定义

/**
  * @brief  Resets the RCC clock configuration to the default reset state.
  * @param  None
  * @retval None
  */
void RCC_DeInit(void)
{
  /* Set HSION bit */
  RCC->CR |= (uint32_t)0x00000001;

  /* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
#ifndef STM32F10X_CL
  RCC->CFGR &= (uint32_t)0xF8FF0000;
#else
  RCC->CFGR &= (uint32_t)0xF0FF0000;
#endif /* STM32F10X_CL */

  /* Reset HSEON, CSSON and PLLON bits */
  RCC->CR &= (uint32_t)0xFEF6FFFF;

  /* Reset HSEBYP bit */
  RCC->CR &= (uint32_t)0xFFFBFFFF;

  /* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
  RCC->CFGR &= (uint32_t)0xFF80FFFF;

#ifdef STM32F10X_CL
  /* Reset PLL2ON and PLL3ON bits */
  RCC->CR &= (uint32_t)0xEBFFFFFF;

  /* Disable all interrupts and clear pending bits  */
  RCC->CIR = 0x00FF0000;

  /* Reset CFGR2 register */
  RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || defined (STM32F10X_HD_VL)
  /* Disable all interrupts and clear pending bits  */
  RCC-&
