本文详细介绍了如何使用配置文件在FlexArcGIS浏览器中创建弹出窗口，支持多种图层类型，包括平铺和动态地图服务。示例展示了如何为特定图层定制弹出窗口的外观和内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

对于Flex的ArcGIS的浏览器支持创建或配置无论是在ArcGIS.com使用配置文件的弹出窗口。该弹出窗口，可用于不同类型的图层。与2.3版开始，为Flex ArcGIS的浏览器支持平铺和动态地图服务，以及功能层的弹出窗口。此弹出的功能是建立在对API，它不是一个单独的部件。

注：此取代了SimpleInfoWin和InfoPopup widget功能是被废弃了。

举例

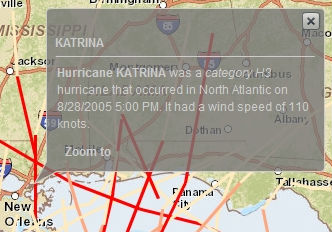

例1：弹出的功能层采用HTML和多领域的自由流动的描述。

弹出配置文件。

<?xml version="1.0" ?> <configuration> <title>{NAME}</title> <description>  </description> <fields> <field name="NAME"/> <field name="WIND_KTS"/> <field name="CAT"/> <field name="BASIN"/> <field name="TRACK_DATE"> <format dateformat="shortDateShortTime"/> </field> </fields> </configuration>

主要的配置文件：PopUp_Fires.xml


   <layer label="Hurricanes" type="feature" visible="false" alpha="1.0"
    popupconfig="popups/PopUp_Hurricanes.xml"
    definitionexpression="NAME <> 'NOTNAMED' AND CAT IN ('H1','H2','H3')"
    url="http://sampleserver3.arcgisonline.com/ArcGIS/rest/services/Hurricanes/NOAA_Tracks_1851_2007/MapServer/0"/>

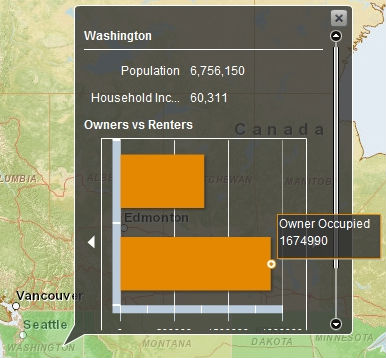

例2：弹出一个在动态地图服务子层的窗口，使用默认的键 - 值表和多个图表。

弹出配置文件：

<?xml version="1.0" ?> <configuration> <title>{NAME}</title> <fields> <field name="NAME"/>  <field name="TOTPOP_CY" alias="Population" visible="true"/>  <field name="MEDHINC_CY_12" alias="Household Income, Median ($)" visible="true"/> ... <field name="OWNER_CY_12" alias="Owner Occupied"/> <field name="RENTER_CY_12" alias="Renter Occupied"/> </fields> <medias> .... <media type="barchart" title="Owners vs Renters" chartfields="OWNER_CY_12,RENTER_CY_12"/> ... </medias> </configuration>

主要的配置文件：


   <layer label="Demographics" type="tiled" visible="false" alpha="0.5"
    url="http://server.arcgisonline.com/ArcGIS/rest/services/Demographics/USA_Median_Household_Income/MapServer">
    <sublayer id="1" popupconfig="popups/PopUp_Demographics_BlockGroups.xml"/>
    <sublayer id="2" popupconfig="popups/PopUp_Demographics_Tracts.xml"/>
    <sublayer id="3" popupconfig="popups/PopUp_Demographics_Counties.xml"/>
    <sublayer id="4" popupconfig="popups/PopUp_Demographics_States.xml"/>
</layer>

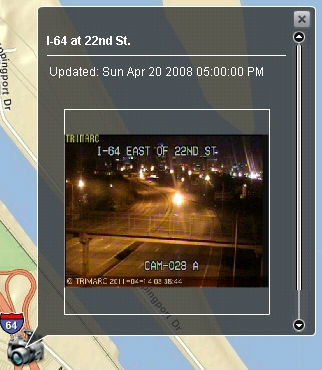

例3：用图像（QueryWidget）弹出：

弹出式窗口的配置文件

要么使用

标题使用弹出窗口。如果指定了一个标题（黑体）和一个水平线上面显示的主要内容。

默认情况下，弹出窗口显示在一个键 - 值样式表可见字段。或者，您可以使用

描述支持领域替代使用{FIELD}风格的语法。下面的说明将显示在标题和上述任何媒体和/或附件。基本的Flash播放器HTML 的支持：

锚标记(<a>)
粗体标签()
换行标签( )
字体标记()
图片标签(<img>)
列表项标记(<li>)
段落标记()
文本格式标签(<textformat>)
下划线标记()

容器时要使用哪些字段

- 名称-字段的名称使用。必需。
- 别名-别名以显示“名称”来代替。可选。
- 可见-布尔。默认值是false。可选。
- 和下面的可选子标签：
 - DATEFORMAT-可设置为以下的常量或一个如YYYY - MM - DD DateFormatter的FormatString。可选。默认为“shortDateShortTime”。
 - “dayShortMonthYear” - 例如，“1997年12月21日”
 - “longDate” - 例如，“12月21日，1997”
 - “longMonthDayYear” - 例如，“1997年12月21日”
 - “longMonthYear” - 例如，“1997年12月”
 - “shortDate” - 例如，“1997年12月21日”
 - “shortDateShortTime” - 例如，“1997年12月21日下午6时。”这是默认的。
 - “shortDateShortTime24” - 例如，“1997年12月21日十八点”
 - “shortMonthYear” - 例如，“1997年12月”
 - “年” - 例如，“1997”
 - 精密-小数位数显示。您可以禁用它设置为-1，这是默认的精度。可选。
 - usethousandsseparator-布尔。无论数量应该有一个千位分隔符。默认为“true”。可选。
 <fields> <field name="TOTPOP_CY" alias="Population" visible="true"/>  <field name="MEDHINC_CY" alias="Household Income, Median ($)" visible="true"/> <field name="TRACK_DATE"> <format dateformat="shortDateShortTime"/> </field> </fields>

集装箱的图表和图片。它具有以下子标签：

- 标题-这个媒体的标题。可选。模板类似<description>以上。例1：标题=“我的媒体”。例2：标题=“{MEDIATITLE}”。例3：标题=“{NAME}的图”。
- 标题-这个媒体的标题。可选。像上面的标题模板。
- 类型-类型的图表或图像使用此媒体。在扶持产品价值包括columnchart，饼图，净值表，linechart和形象。对于图表，设置“chartfields”。对于图像，设置“的ImageSource”并有选择地“IMAGELINK”。
- chartfields-字段名称显示在图表中。所需的所有图表。
- IMAGELINK-打开链接被点击时的形象。仅适用于类型为“形象”。可选。
- 的ImageSource-现场或图像显示网址。当所需类型是“形象”。


     <medias>
    <media type="columnchart"
           title="Households by income"
           chartfields="HINC0_CY_12,HINC10_CY_12,HINC15_CY_12,HINC20_CY_12,HINC25_CY_12,HINC30_CY_12,HINC35_CY_12"/>
    <media type="barchart"
           title="Owners vs Renters"
           chartfields="OWNER_CY_12,RENTER_CY_12"/>
    <media type="piechart"
           title="Population by race"
           chartfields="WHITE_CY_12,BLACK_CY_12,AMERIND_CY_12,ASIAN_CY_12,PACIFIC_CY_12,HISPPOP_CY_12,OTHRACE_CY_12"/>
    <media type="linechart"
           title="Population by age"
           chartfields="POPU5_CY_12,POP5_CY_12,POP10_CY_12,POP15_CY_12,POP20_CY_12,POP25_CY_12,POP30_CY_12,POP35_CY_12"/>
</medias>


指示是否显示在弹出窗口或没有附件。布尔。默认为“false”。
