R9那里需要做多进程双向重发布。把R9上面运行的ospf进程1理解为和上面运行的OSPF

把ospf进程2 理解为下面运行的RIP

以下配置均为优化网络配置，不涉及底层IP配置，此图目前全网可达。主要做优化。

先域间路由汇总

R3:

[r3]ospf 1
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

R6:

[r6]ospf 1
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

R7:

[r7]ospf 1
[r7-ospf-1]area 3
[r7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

R9: 域外路由汇总不用进区域，为什么是进程1汇总呢？因为区域4下面跑的进程2 所以把它当成运行rip去理解所以在ospf1 汇总

[r9]ospf 1
[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

R12:

[r12]ospf 1
[r12-ospf-1]abs
[r12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0

以R5来查看路由减少的量

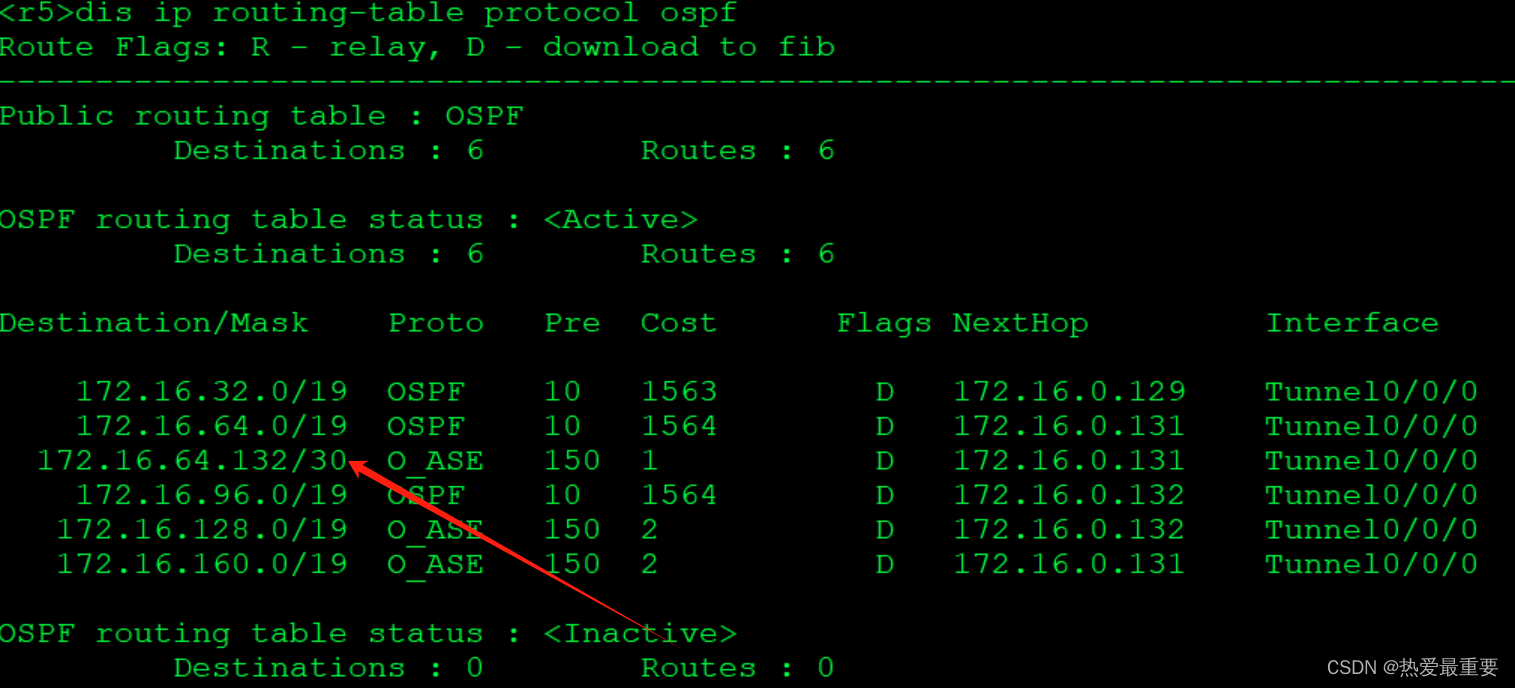

dis ip rou pro ospf(视频1.50)

调特殊区域：调完特殊区域自动分配缺省

r1:

[r1]ospf 1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]stub

r2:

[r2]ospf 1
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]stub

r3:

[r3]ospf 1
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]stub no-summary

dis ospf peer bri

dis ospf lsdb

区域2：

r12:

[r12]ospf 1
[r12-ospf-1]area 2
[r12-ospf-1-area-0.0.0.2]nssa

r11:

[r11]ospf 1
[r11-ospf-1]area 2
[r11-ospf-1-area-0.0.0.2]nssa

r6:

[r6]ospf 1
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]nssa no-summary

区域3：

也是调成完全nssa

r8:

[r8]ospf 1
[r8-ospf-1]area 3
[r8-ospf-1-area-0.0.0.3]nssa

r9:

[r9]ospf 1
[r9-ospf-1]area 3
[r9-ospf-1-area-0.0.0.3]nssa

r7:

[r7]ospf 1
[r7-ospf-1]area 3
[r7-ospf-1-area-0.0.0.3]nssa no-summary

区域4：

路由开始不齐，只能到区域3，下面重发布到上面是成功的，上面区域3现在也只有本区域的路由，到最上面靠的是一条缺省，而重发布是不发缺省的，重点是现在区域3只要本区域路由。

解决：把双向重发布变成单向的，然后r10缺省往上指。保留下往上重发布，删除上往下重发布。进进程2

[r9]ospf 2
[r9-ospf-2]undo import-route ospf 1

R9给r10发一条缺省，在进程2里面发

[r9]ospf 2
[r9-ospf-2]default-route-advertise

做了汇总，所以要防环


[r3]ip route-static 172.16.32.0 19 NULL 0

[r6]ip route-static 172.16.64.0 19 NULL 0

[r7]ip route-static 172.16.96.0 19 NULL 0

[r9]ip route-static 172.16.128.0 19 NULL 0

r12

[r12]ip route-static 172.16.160.0 19 NULL 0

上公网：

[r3]acl 2000
[r3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r3-acl-basic-2000]q
[r3]int g 0/0/0    出口
[r3-GigabitEthernet0/0/0]nat outbound 2000

r6 r7 同上
