多媒体系统在Linux和Windows已成熟，但在OpenHarmony需适配。本文给出基于OpenHarmony适配RK系列开发板音频驱动总体方案，重点介绍DAI模块适配，包括创建适配器与操作集模块、配置参数、实例化结构体、注册驱动等，后续还将更新其他模块适配内容。

背景：

多媒体系统目前在Linux操作系统，windows操作系统已经非常成熟，并且应用场景广泛，但是，基于OpenAtom OpenHarmony（以下简称“OpenHarmony”）操作系统，目前如果使用到多媒体（音频）是需要做一系列的适配动作，才能应用到各种场景。

方案：

基于OpenHarmony适配RK系列开发板音频驱动总体方案是：基于HDF框架和ADM模型，在内核层中创建DAI、DMA和Codec三个模块，并实现例化ADM定义的DAI、DMA和Codec回调业务接口，ADM通过这些接口实现音频数据处理与功能控制；然后再通过HCS配置设备节点和服务，通过HDF的服务管理机制，对内核层和用户层提供服务。针对DAI、DMA和Codec，首先分别创建对应的适配器模块（RK系列开发板daiadapter、RK系列开发板dmaadapter、es8838codecadapter），在其中实现驱动的注册、绑定、初始化和释放；然后分别创建三者对应的操作集模块（RK系列开发板daiops、RK系列开发板dmaops、es8838codecops），在其中实现所有ADM定义的对应业务接口；最后在deviceinfo.hcs中配置三者公有的参数，若需要配置私有参数，则还需要分别创建三者对应的HCS配置文件（daiconfig.hcs、dmaconfig.hcs、codecconfig.hcs）。

RK系列开发板 DAI模块适配：

DAI主要作用是通过I2S将Soc与Codec连接，实现在Soc和Codec之间音频数据的传输,其中I2S驱动由HDF框架提供。ADM定义的DAI接口包括：DAI设备初始化、读写（Soc的）寄存器、音频设备启动、下发硬件参数和事件监听共6个接口。

在适配器模块中实例化ADM定义的DAI两个结构体：DaiData（SoC端DAI数据集）和AudioDaiOps（SoC端DAI操作集）；在操作集模块中实现6个ADM定义的DAI的业务接口函数；配置DAI设备节点公有参数，若有需要，则可配置SoC端的I2S寄存器信息等私有参数。

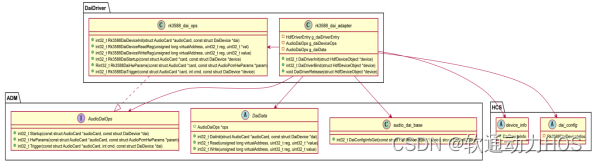

RK系列开发板 DAI模块关系:<
