SHP转3D Tiles并在Cesium中加载

SHP转3D Tiles并在Cesium中加载

在三维地理信息系统（3D GIS）中，使用3D Tiles格式来展示大规模的地理数据已经成为一种标准。3D Tiles的主要优势在于其针对大数据量的高效存储和传输方式，适合在浏览器端展示复杂的三维场景。而SHP（Shapefile）作为传统的GIS数据格式，通常用于存储矢量地理数据。本文将介绍如何将SHP格式的数据转换为3D Tiles格式，并在Cesium中进行加载和展示。

一、准备工具

1. 访问 三维场景转换器官网。
2. 下载完成后，双击安装包并按照安装向导的步骤逐步完成软件的安装。
3. 安装完成后，启动软件并确保能正常运行。

二、转换流程

1. 数据准备

确保SHP文件包含所需的地理信息字段，尤其是高度信息。将高度信息添加到SHP文件中可以让转换后的3D Tiles呈现出三维的效果。如果高度信息缺失，可以在GIS工具中进行补充。

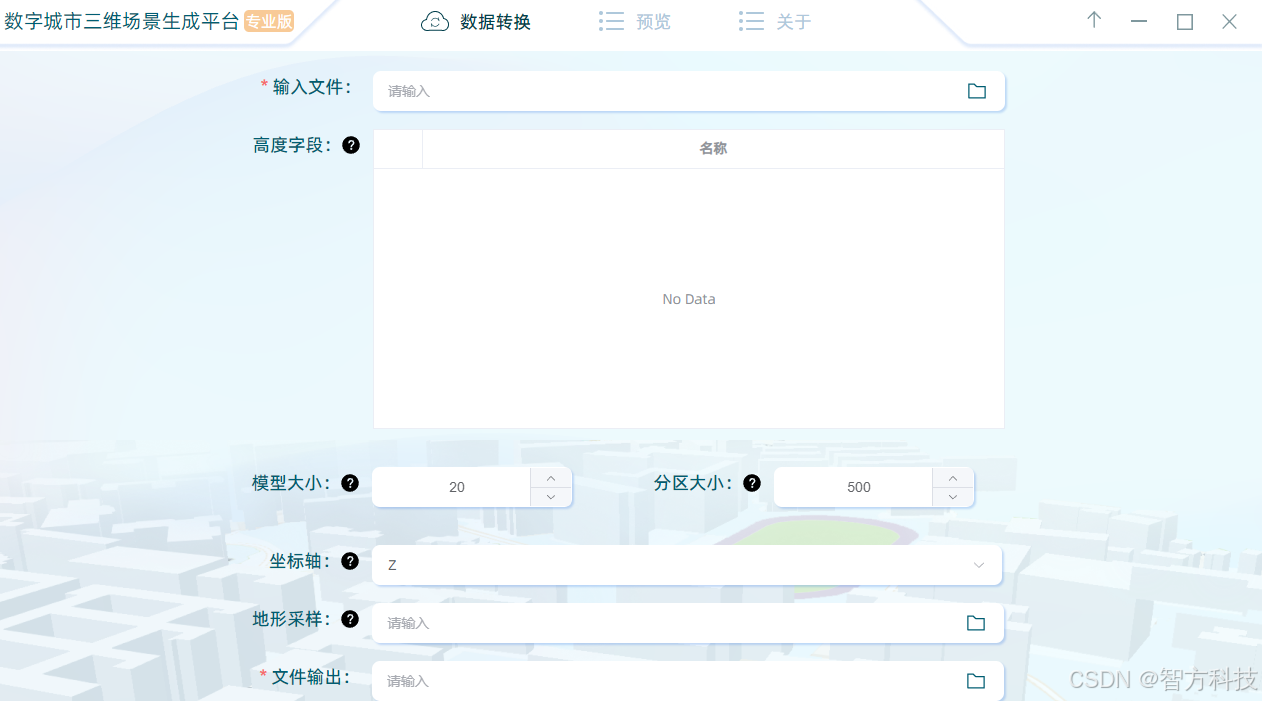

2. 上传输入文件

在工具的输入文件一栏，点击文件夹图标以选择您想要转换的SHP文件。确保您选择的文件包含三维地理信息或有高度字段可供指定。

3. 设置高度字段

• 在高度字段一栏中，您需要指定SHP文件中代表高度（Z坐标）的字段。通常，该字段会显示在数据表格中，以便用户选择。
• 如果您看到“No Data”，可能是因为输入的SHP文件缺少该字段。可以使用GIS软件（如QGIS）来查看SHP文件并确认高度字段的名称。

4. 配置模型大小和分区大小

• 模型大小：在模型大小一栏中可以调整模型的比例大小。这个数值决定了模型的整体缩放效果，例如设置为20可能会将模型放大20倍。
• 分区大小：在分区大小中指定一个分区单位（例如500）。分区用于将大模型拆分成更小的部分，便于渲染和加载。如果SHP文件包含大面积的数据或复杂的结构，可以将分区大小调小，以保证流畅的渲染。

5. 选择坐标轴

• 在坐标轴选项中选择Z轴，表示高度数据沿Z轴方向生成三维效果。

6. 地形采样（可选）

• 如果您的工具支持地形采样，并且希望将3D模型与地形配合，您可以在地形采样选项中选择一个地形文件或直接选择地形模式。地形采样可以帮助您的模型更加符合地形起伏。

7. 设置文件输出路径

• 在文件输出一栏中指定输出的文件夹位置或文件名。3D Tiles的输出通常包含tileset.json和相关的.b3dm文件，确保您为它们选择一个合适的输出位置，方便在Cesium中加载。

8. 开始转换

检查所有设置无误后，点击开始转换。等待工具处理并生成3D Tiles文件。生成时间取决于数据量和分区大小设置。
