储能系列第三篇；整个系列估计会有20~30篇；

上篇文章，对两轮电动车锂电池应用及功能做了初步了解；

今天我们看下锂电池串并联及容量的计算；

以及实际的电动车锂电池和锂电池充电&保护板(BMC)的应用；

如下图是一个同口的接线示意图，电芯两端均接入到BMC的排子接口；（BMC的进一步器件级别的拆解，我们下章再介绍）

实际的接线图片，如下，电芯通过串并，连接在一起；

这里，大家可能有疑问，电池要怎么个串并，具体的电压是多少？

先简单说明下串和并，属于电路基础了；

串联增加电压，并联增加电流。三元锂标准电压3.7v，充满4.2v，我们按标准电压来计算，三串就是11.1v，48v就需要13个电芯串联;

铁锂充标准电压3.2V，满电上3.7v左右，48v就需要15串；

并联2个同型号同容量电芯，电压不变，电流乘以2，因此容量也就乘以2了；

针对不同车型，会有不同电压等级(串联电芯数目)和不同电流等级(并联电芯数目)的电池，如上图

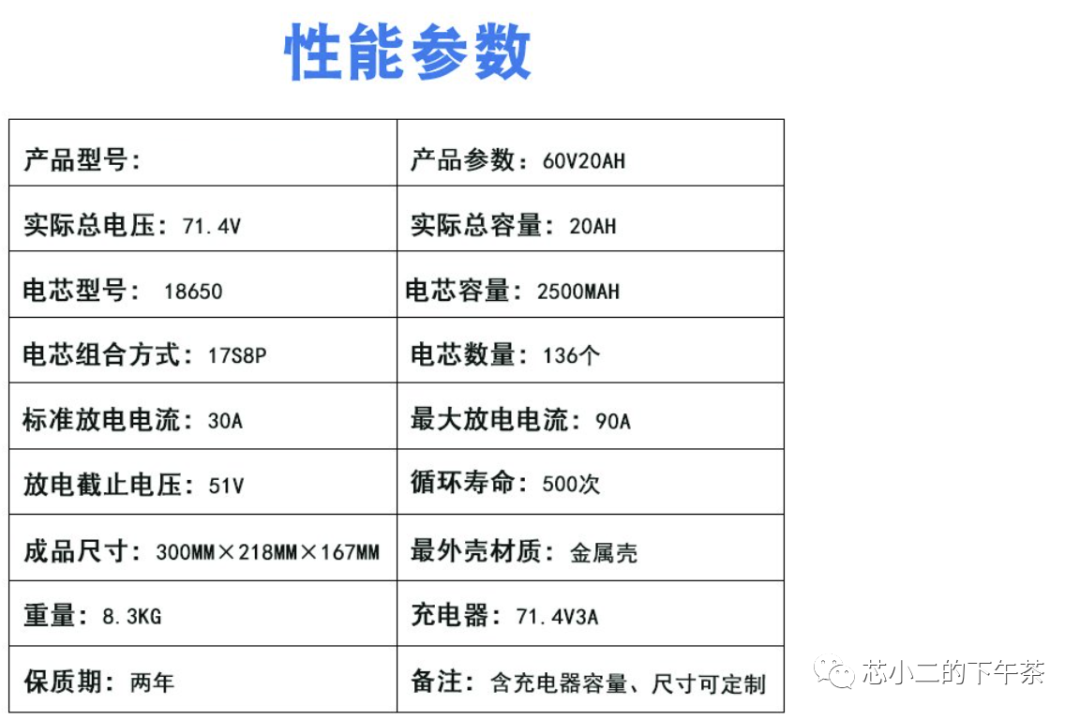

好了，大家算一下下面的性能参数，如果算明白了，就懂了

这里，还有一个问题，为什么充电器 充电电流，标准放电电流，最大放电电流，不一
