openwrt入门经典案例

原创

已于 2022-08-18 15:02:49 修改 · 1.8k 阅读

10 ·

CC 4.0 BY-SA版权

文章标签：

#linux #运维 #服务器

于 2022-05-24 15:43:55 首次发布

一：下载编译

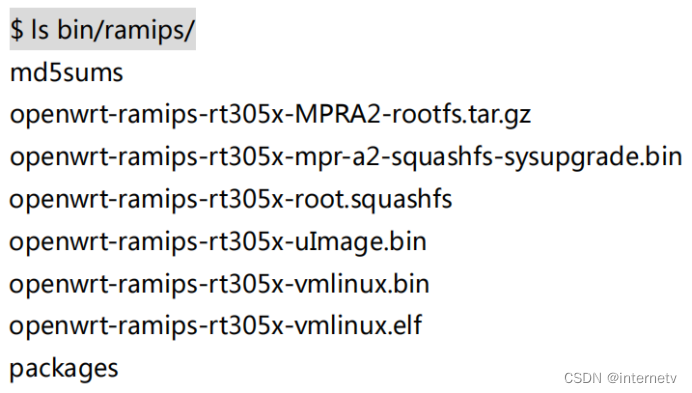

编译出来的镜像位于 bin 目录下面

其中 openwrt-ramips-rt305x-mpr-a2-squashfs-sysupgrade.bin 这个就是我们要的镜像。烧写到板子上面即可启动。这样最简单的 OpenWrt 就可以启动了。

二：设置开发板的IP地址

开发板中设置IP地址

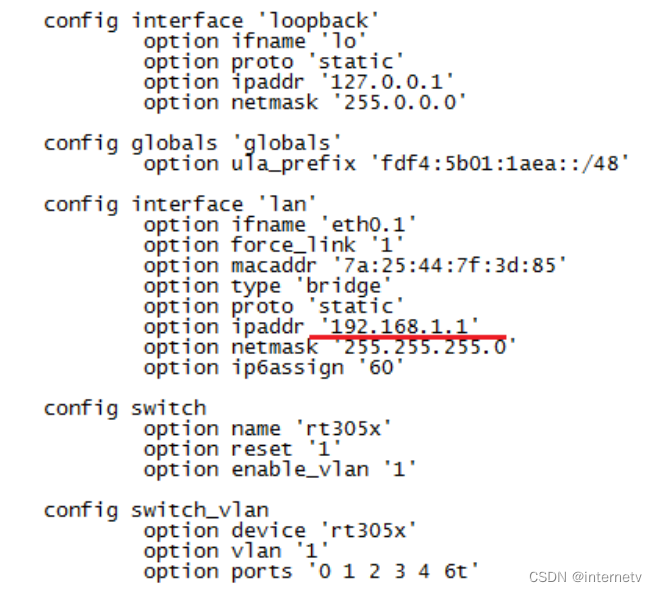

在开发板上面，通过修改/etc/config 目录下的 network 配置文件，可以达到目的，首先输入一些命令

# cd /

# vi etc/config/network

在源码中设置IP地址

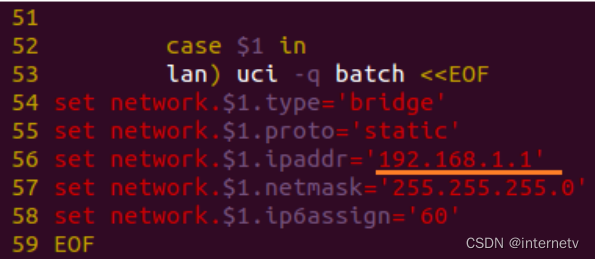

如果大家对OpenWrt系统的启动流程有一定的了解的话，我们就知道，系统在启动的时候，会通过运行uci-defaults.sh这个脚本程序来设置IP等基本参数。该脚本文件位于系统源码的openwrt/trunk/,package/base-files,/files/lib./unctions目录下，那么接下来我们就来修改该脚本文件，从而修改IP地址。
(注意：新版本的openwrt修改IP的地方在：openwrt/trunk/package/base-file/files/bin/目录下的config._generate文件）

首先打开配置文件

# cd openwrt/trunk/package/base-files/files/lib/functions

# vim uci-defaults.sh

新版本命令如下

# cd openwrt/trunk/package/base-file/files/bin/

# vim config_generate

三 WAN 与 LAN 的切换

我们就来通过修改开发板上面的配置文件的方式来将网口灵活的配置成 WAN 口或者 LAN 口。同样是通过修改/etc/config 目录下的 network 配置文件，可以达到目的。首先输入一些命令。

# cd /

# vi etc/config/network

此时，我们可以看到 network 配置文件关于 VLAN 的内容如下。

1 config switch

2 option name 'rt305x'

3 option reset '1'

4 option enable_vlan '1'

5 config switch_vlan

6 option device 'rt305x'

7 option vlan '1'

8 option ports '0 1 2 3 6t'

9 config switch_vlan

10 option device 'rt305x'

11 option vlan '2'

12 option ports '4 6t'

其中第 4 行代表开启 vlan，6,7,8 行为 vlan0 的设置，10,11,12 行为 vlan1 的设置。这样配置的话重启网络会自动生成 2 个设备接口，eth0.0 (vlan0), eth0.1 (vlan1)，这样你可以配置这两个 valn 做为 lan 口或者 wan 口。其中端口 0，端口 1，端口 2，端口 3 都属于 vlan0，端口 4 属于 vlan1。

因为开发板只用 vlan 2 个端口，可以把 option ports '0 1 2 3 6t'这一行的 0,1,2 去掉，这样就配置个两个 vlan，端口 3 作为第一个 vlan，端口 4 作为第 2 个 vlan，这样网络环境就配置好了。端口 3 为 LAN，端口 4 为 WAN。如果想将开发板端口 3、端口 4 全部设置成 LAN 口，则对/etc/config/network 做如下修改。

(1)将

20 option ports '0 1 2 3 6t'

改为

20 option ports '0 1 2 3 4 6t'

(2)将

21 config switch_vlan

22 option device 'rt305x'

23 option vlan '2'

24 option ports '4 6t'

给注释掉。

(3)将

9 config interface 'wan'

10 option ifname 'eth0.2'

11 option proto 'dhcp'

12 option macaddr ':

给注释掉。

OK!

重启开发板就可以了：

reboot

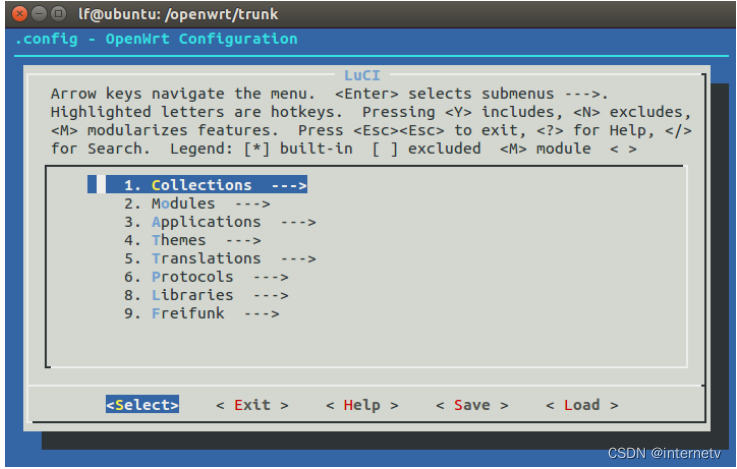

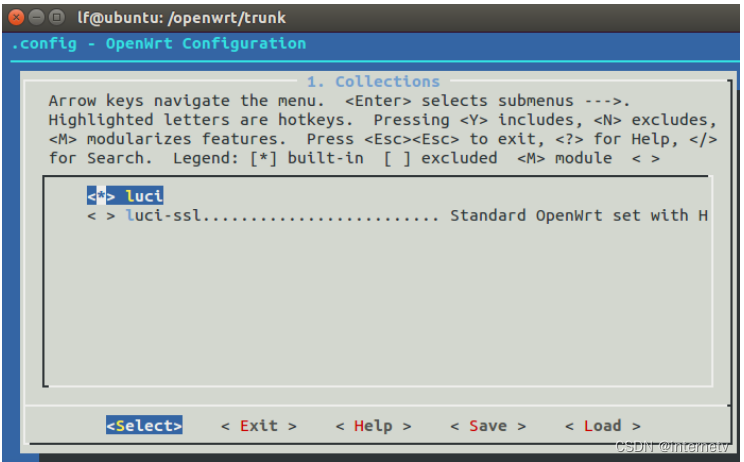

四为 OpenWrt 配置支持 Web 界面

五开发板做无线接入点、做站点、做中继器

无线接入点：（做设备，如手机等）

站点：（做路由器）

中继器：（路由转发器、做B，使A、C远距离连接）

六开发板访问虚拟机Ubuntu文件

1、Ubuntu中安装SSH网络服务

2、开发板登录到Ubuntu的SSH服务器中

登录的命令格式为：

ssh servername@serverip

其中servername是Ubuntu的用户名，serverip是Ubuntu的ip地址

比如我们登录到一个用户名为if的Ubuntu的ssh服务器中

# ssh if@192.168.10.233

接下来我们要从Ubuntu上面下载文件到开发板中，下载方式很简单

scp 源（服务器目标文件路径）目标（用户名@用户ip：文件路径）

scp /home/if/test/a.c root@192.168.10.1:/

七添加 OpenWrt 软件包概述

OpenWrt 是一个比较完善的嵌入式 Linux 开发平台，在无线路由器应用上已有 4000 多个软件包。我们可以在其基础上增加软件包，以扩大其应用范围。在 OpenWrt 中增加软件包极其方便，按照 OpenWrt 的约定就可以很简单的完成。加入的软件包可以是网上可下载的开源软件或自行开发的软件。为加入软件包需要在 package 目录下创建一个目录，以包含该软件包的各种信息和与 OpenWrt 建立联系的文件。然后创建一个Makefile 与 OpenWrt 建立联系，Makefile 需要遵循 OpenWrt 的约定。另外可以创建一個 patchs 目录保存 patch 文件，对下载的源代码进行适量修改。

Makefile 语法

引入文件

OpenWrt 使用三个 makefile 的子文件，分别为：

include $(TOPDIR)/rules.mk

include $(INCLUDE_DIR)/kernel.mk

include $(INCLUDE_DIR)/package.mk

由这些 makefile 子文件确立软件包加入 OpenWrt 的方式和方法。

$(TOPDIR)/rules.mk 一般在 Makefile 的开头，

$(INCLUDE_DIR)/kernel.mk 文件对于软件包为内核时是不可缺少，$(INCLUDE_DIR)/package.mk 一般在软件包的基本信息完成后再引入。

编写软件包的基本信息

软件包的信息均以 PKG_开头，其意思和作用如下：

PKG_NAME 表示软件包名称，将在 menuconfig 和 ipkg 可以看到。

PKG_VERSION 表示软件包版本号。

PKG_RELEASE 表示 Makefile 的版本号。

PKG_SOURCE 表示源代码的文件名。

PKG_SOURCE_URL 表示源代码的下载网站位置。@SF 表示在 sourceforge 网站，

@GNU 表示在 GNU 网站，還有@GNOME、@KERNEL。

PKG_MD5SUM 表示源代码文件的效验码。用于核对软件包是否正确下载。

PKG_CAT 表示源代码文件的解压方法。包括 zcat, bzcat, unzip 等。

PKG_BUILD_DIR 表示软件包编译目录。它的父目录为$(BUILD_DIR)。如果不指定

默认为$(BUILD_DIR)/$( PKG_NAME)/$( PKG_VERSION)。

#
# Copyright (C) 2014-2016 OpenWrt.org
#
# This is free software, licensed under the GNU General Public License v2.
# See /LICENSE for more information.
#

include $(TOPDIR)/rules.mk

PKG_NAME:=acl
PKG_VERSION:=2.3.1
PKG_RELEASE:=$(AUTORELEASE)

PKG_SOURCE:=$(PKG_NAME)-$(PKG_VERSION).tar.gz
PKG_SOURCE_URL:=https://git.savannah.nongnu.org/cgit/acl.git/snapshot
PKG_HASH:=8cad1182cc5703c3e8bf7a220fc267f146246f088d1ba5dd72d8b02736deedcc
PKG_MAINTAINER:=Maxim Storchak <m.storchak@gmail.com>
PKG_LICENSE:=LGPL-2.1 GPL-2.0
PKG_LICENSE_FILES:=doc/COPYING doc/COPYING.LGPL

PKG_INSTALL:=1
PKG_FIXUP:=autoreconf

include $(INCLUDE_DIR)/package.mk

define Package/acl/Default
  TITLE:=Access control list (ACL) manipulation
  URL:=https://savannah.nongnu.org/projects/acl
  SUBMENU:=Filesystem
endef

define Package/acl/Default/description
  Access control list support
endef

define Package/acl
$(call Package/acl/Default)
  SECTION:=utils
  CATEGORY:=Utilities
  TITLE+=utils
  DEPENDS:=+libacl
endef
