android shape ring 画一个多层嵌套的圆环和圆角图片

文章来自:http://blog.youkuaiyun.com/intbird 转载请说明出处

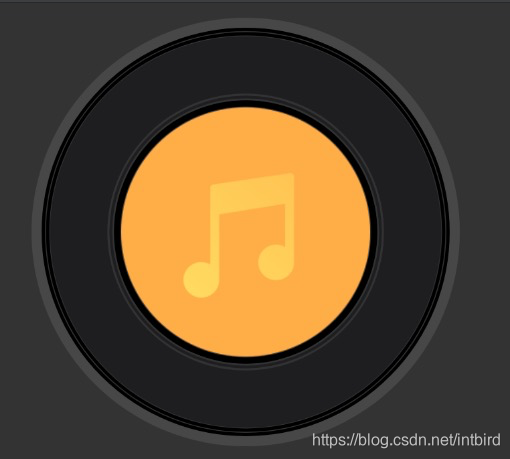

1.圆环如图:

2.解释说明:

仅当 android:shape="ring" 如下时才使用以下属性：

• android:innerRadius
  尺寸。环内部（中间的孔）的半径，以尺寸值或尺寸资源表示。
• android:innerRadiusRatio
  浮点型。环内部的半径，以环宽度的比率表示。例如，如果android:innerRadiusRatio=“5”，则内半径等于环宽度除以 5。此值被 android:innerRadius 覆盖。默认值为 9。
• android:thickness
  尺寸。环的厚度，以尺寸值或尺寸资源表示。
• android:thicknessRatio
  浮点型。环的厚度，表示为环宽度的比率。例如，如果android:thicknessRatio=“2”，则厚度等于环宽度除以 2。此值被 android:innerRadius 覆盖。默认值为 3。
• android:useLevel
  布尔值。如果此属性用作 LevelListDrawable，则值为“true”。此属性的值通常应为“false”，否则无法显示形状。

note: 环的厚度和半径都是相对于整个圆来说的

• innerRadiusRatio = 100, 则 圆心半径为 整圆100 / 系数100 = 1, 圆心很小

• innerRadiusRatio = 1, 则 圆心半径为 整圆100 / 系数1 = 100, 圆心超大

• thicknessRatio = 100, 则 圆环厚度为 整圆100/ 系数100 = 1, 厚度很小

• thicknessRatio = 1,则 圆环厚度为 整圆100/ 系数1 = 100, 厚度超大

3.具体实现

<layer-list xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools">
    <item>
        <shape
            android:innerRadiusRatio="2.2"
            android:shape="ring"
            android:thicknessRatio=
