TCP三次握手 四次挥手以及状态集转换

三次握手

• 第一次握手：
  发送请求链接控制字段syn，请求建立连接 （客户端 ---- 服务端）
  根据数据包编号发送数据 seq=x
• 第二次握手：
  发送确认控制字段ack和请求连接控制字段syn （服务端 ---- 客户端）
  根据数据包编号进行确认 ack=x+1
  根据数据包编号发送数据 seq=y
• 第三次握手：
  发送确认控制字段ack （客户端 ---- 服务端）
  根据数据包编号进行确认 ack=y+1
  根据数据包编号发送数据 seq=x+1

控制字段

对网络通讯有控制管理作用 0-关闭 1-开启

• syn：请求建立连接控制字段
• fin ：请求断开连接控制字段
• ack：传输数据确认控制字段

序列号：传输数据编号，便于重组数据
确认号：确认下一次发送数据包编号

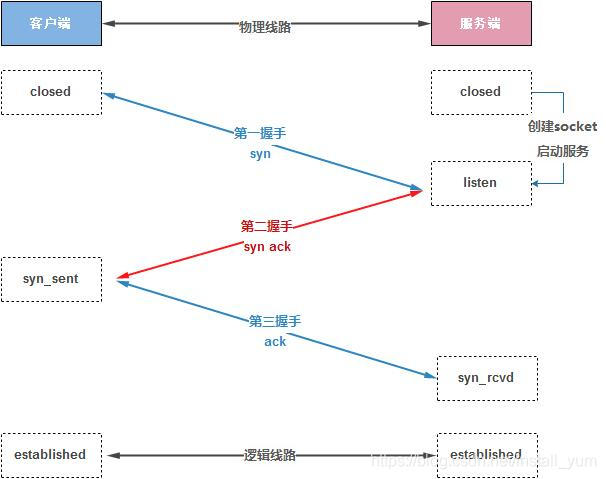

状态集转换（五种）

①closed ②listen ③syn_sent ④syn_rcvd ⑤established

客户端初始状态：closed
服务端初始状态：closed ----> listen

• 第一次握手：发送syn信息 客户端 ---- 服务端
  客户端状态：closed ----> syn_sent
• 第二次握手：发送syn ack信息 服务端 ---- 客户端
  服务端状态：listen ----> syn_rcvd
• 第三次握手：发送ack信息 客户端 ---- 服务端
  客户端状态：syn_sent ----> established
  服务端状态：syn_rcvd ----> established

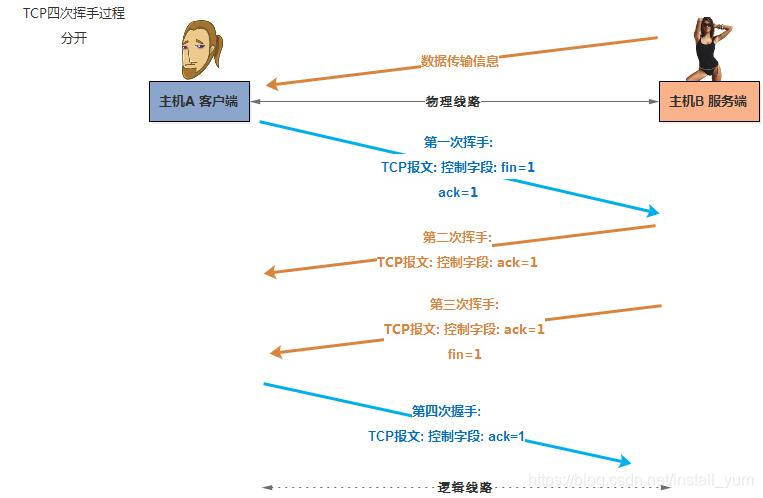

四次挥手

• 第一次挥手
  发送请求断开控制字符fin和确认控制字段 （客户端 ---- 服务端）
• 第二次挥手
  发送确认控制字段ack （服务端 — 客户端）
• 第三次挥手
  发送请求断开控制字段fin和确认控制字段 （服务端 ---- 客户端）
• 第四次挥手
  发送确认控制字段 （客户端 ---- 服务端）


状态集转换（六种）

①fin_wait1 ②clsoe_wait ③fin_wait2 ④last_ack ⑤time_wait ⑥closing
客户端初始状态：established
服务端初始状态：established

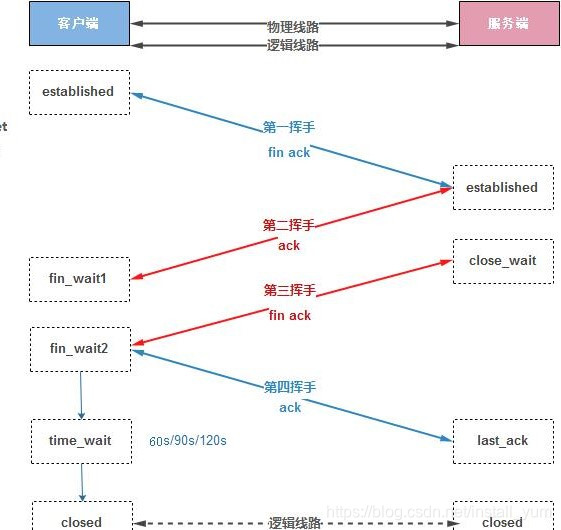

正常情况：

• 第一次挥手: 发送fin ack信息 客户端 — 服务端
  客户端状态：established —> fin_wait1
• 第二次挥手：发送ack信息 服务端 — 客户端
  服务端状态：established —> close_wait
  客户端状态：fin_wait1 —> fin_wait2
• 第三次挥手：发送fin ack信息 服务端 — 客户端
  服务端状态：close_wait —> last_ack
• 第四次挥手：发送ack信息 客户端 — 服务端
  客户端状态：fin_wait2 —> time_wait —> closed
  服务端状态：last_ack —> closed

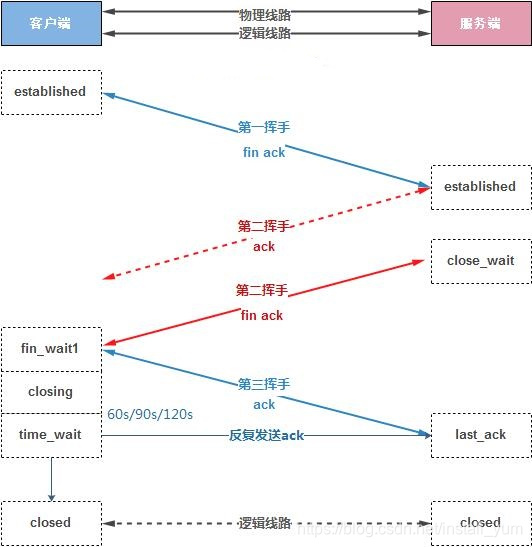

特殊情况：

• 第一次挥手: 发送fin ack信息 客户端 — 服务端
  客户端状态：established —> fin_wait1
• 第二次挥手：发送fin ack信息 服务端 — 客户端
  客户端状态：fin_wait1 —> closing
  服务端状态：close_wait —> last_ack
• 第三次挥手：发送ack信息 客户端 — 服务端
  客户端状态：closing —> time_wait —> closed
  服务端状态：last_ack —> closed

为什么挥手是四次，握手是三次？

挥手时，需要有数据传输确认阶段

有没有可能时三次挥手

有可能，省略第二次
