13.Unity ShaderGraph API（LWRP绘制各种形状，Procedural>Sharp）

本文介绍了Unity ShaderGraph API用于在LWRP中绘制各种形状的方法，包括圆形、长方形、圆角长方形、五边形和中空圆形。通过节点如Ellipse、Rectangle、Rounded Rectangle、Polygon和Subtract等，详细阐述了如何创建和组合这些形状，以及如何应用阴影、反色和排列绘制等效果。

Node：Ellipse
绘制圆形
Node：Rectangle
绘制长方形
Node：Rounded Rectangle
绘制圆角长方形
Node：Polygon
绘制五边形
Node：Subtract
绘制中空圆形
绘制多个形状
绘制带阴影的形状
反色
Node：UV
Node：Reciprocal
Node：Modulo
排列绘制

Node:Ellipse

基于输入的UV坐标和指定的Width和Height生成一个椭圆形状；生成的形状可以通过Tiling And Offset Node进行偏移或者平铺；这个节点只可以在片段着色器阶段工作的时候使用。

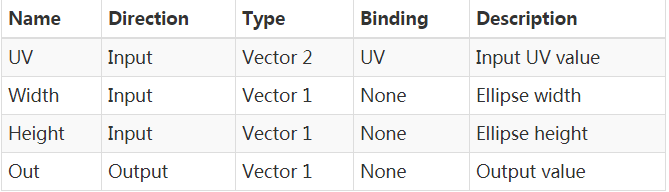

端口信息
在这里插入图片描述
代码生成

void Unity_Ellipse_float(float2 UV, float Width, float Height, out float4 Out)
{


    float d = length((UV * 2 - 1) / float2(Width, Height));
    Out = saturate((1 - d) / fwidth(d));
}

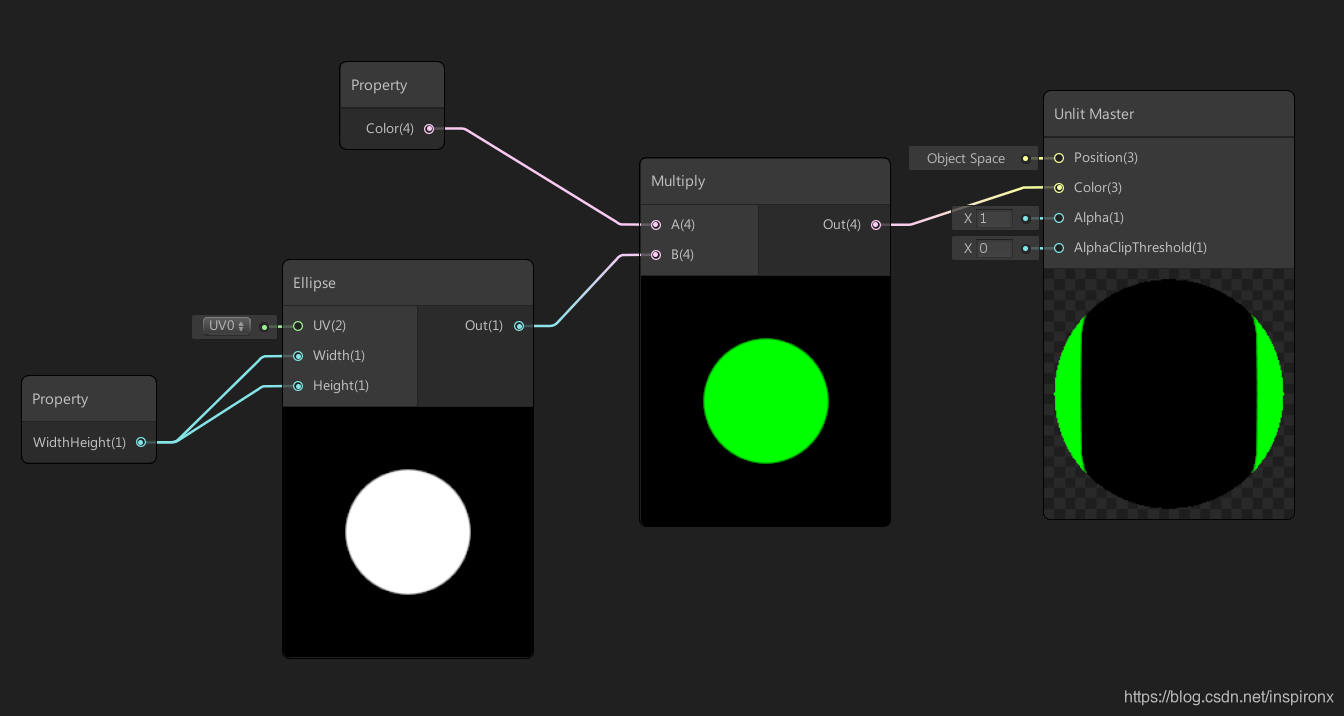

绘制圆形，Graph

在这里插入图片描述
Ellipse指定宽带和高度绘制一个形状，Out应该是float4，显示的是float类型，显示有问题
为什么连线到Color而不是Position端口？是因为我们只要显示相关形状，而不是裁剪到一个形状

Node：Rectangle

基于输入的UV信息和指定的大小宽度和高度生成一个矩形；生成的形状可以进行偏移和平铺通过连接Tiling And Offset节点；这个节点只可以使用在片段着色器中。

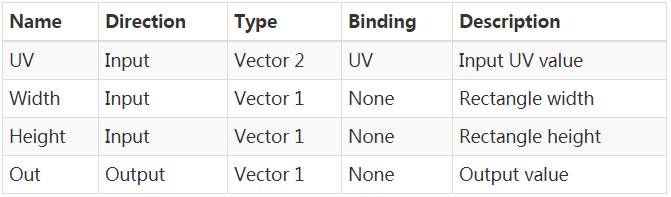

Ports
在这里插入图片描述
代码生成

void Unity_Rectangle_float(float2 UV, float Width, float Height, out float Out)
{


    float2 d = abs(UV * 2
