模电是电子工程的基础，涉及模拟信号处理，包括二极管、三极管等半导体器件。多级放大电路的频率响应受负载影响，加载后上限截止频率可能增大，下限截止频率可能减小。模拟电路尽管在数字技术发展中被部分取代，但其重要性仍然不可忽视。

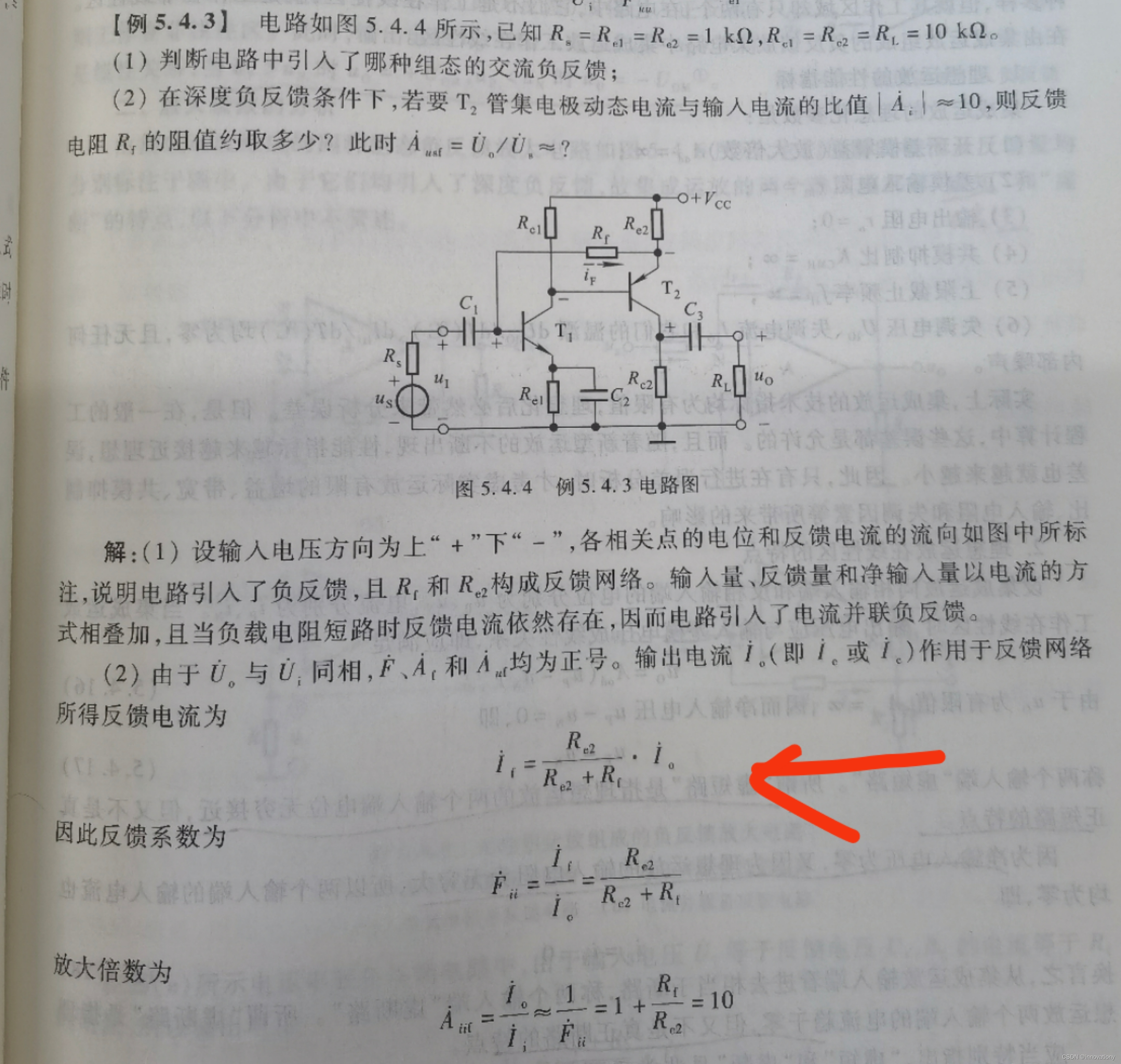

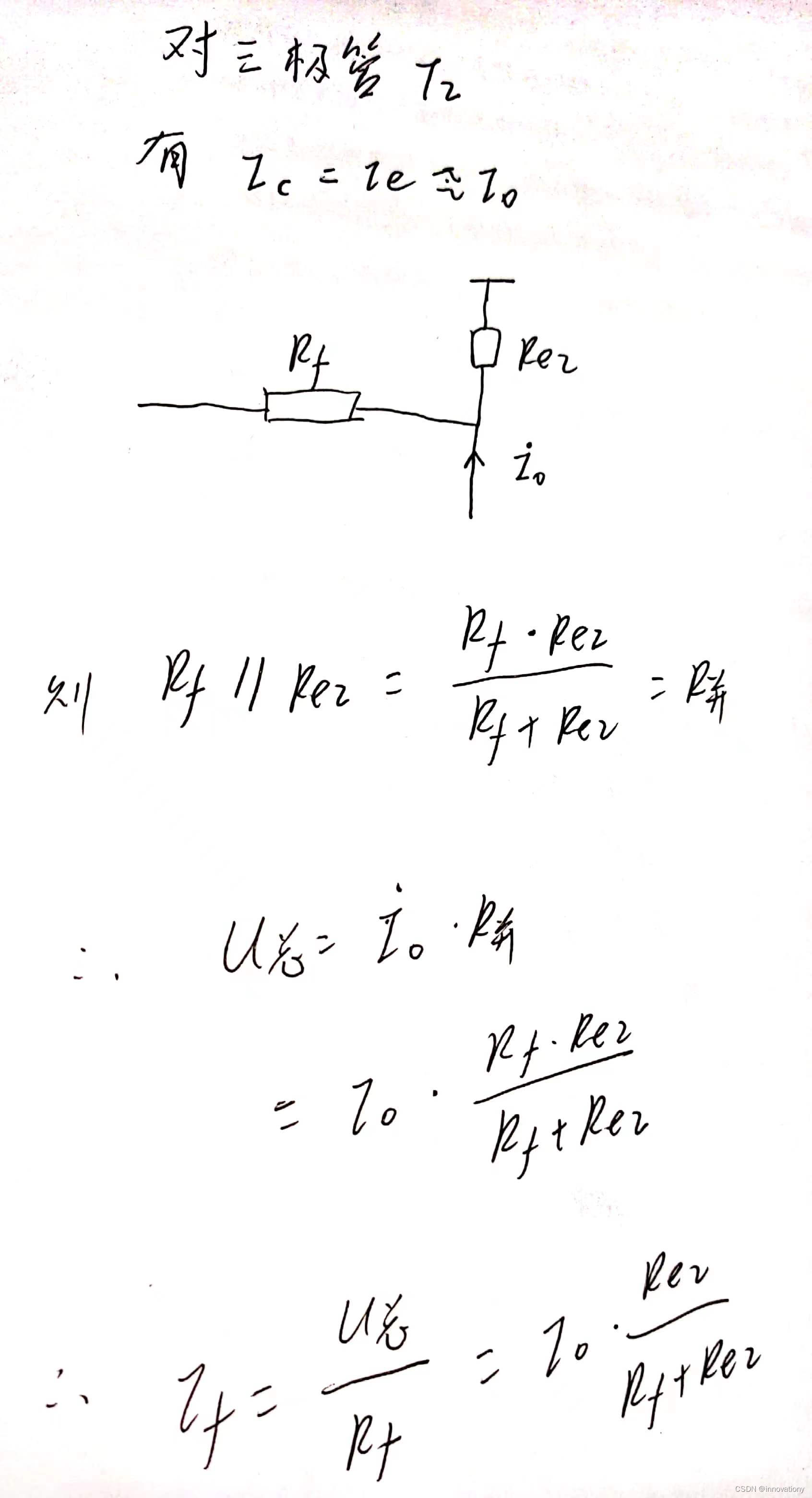

模电例5.4.3习题关键步骤解答
模电本身是一个非常复杂的学科，而模电课程只是其中最基础的东西。模拟电路（Analog Circuit）的含义是处理模拟信号的电子电路。自然界中绝大多数信号都是模拟信号，它们有连续的幅度值，比如说话时的声音信号。模拟电路可以对这样的信号直接处理（当然需要先转换成电信号），比如功放能放大声音信号，广播电台能将模拟的声音信号、图像信号进行发送。甚至可以认为，所有电路的基础都是模拟电路（即使是数字电路，其底层原理也是基于模拟电路的）。其重要性不言而喻。 由于数字电路、可编程器件的迅速发展，体现了很多优越特性。很多电子设备都慢慢数字化，但始终还是离不开模拟电路。 目前模拟电路中最重要的器件，则非半导体器件莫属。最基本和常用的半导体器件有二极管、三极管、场效应管和运算放大器。 二极管的作用很多，如普通二极管可用于整流，发光二极管可用于指示灯和照明，稳压管可进行稳压，变容二极管可用来进行信号调制等。模电课程中，涉及到二极管的部分相对比较简单，而场效应管的很多特性类似三极管，所以常以三极管或运放为主体进行讲解。

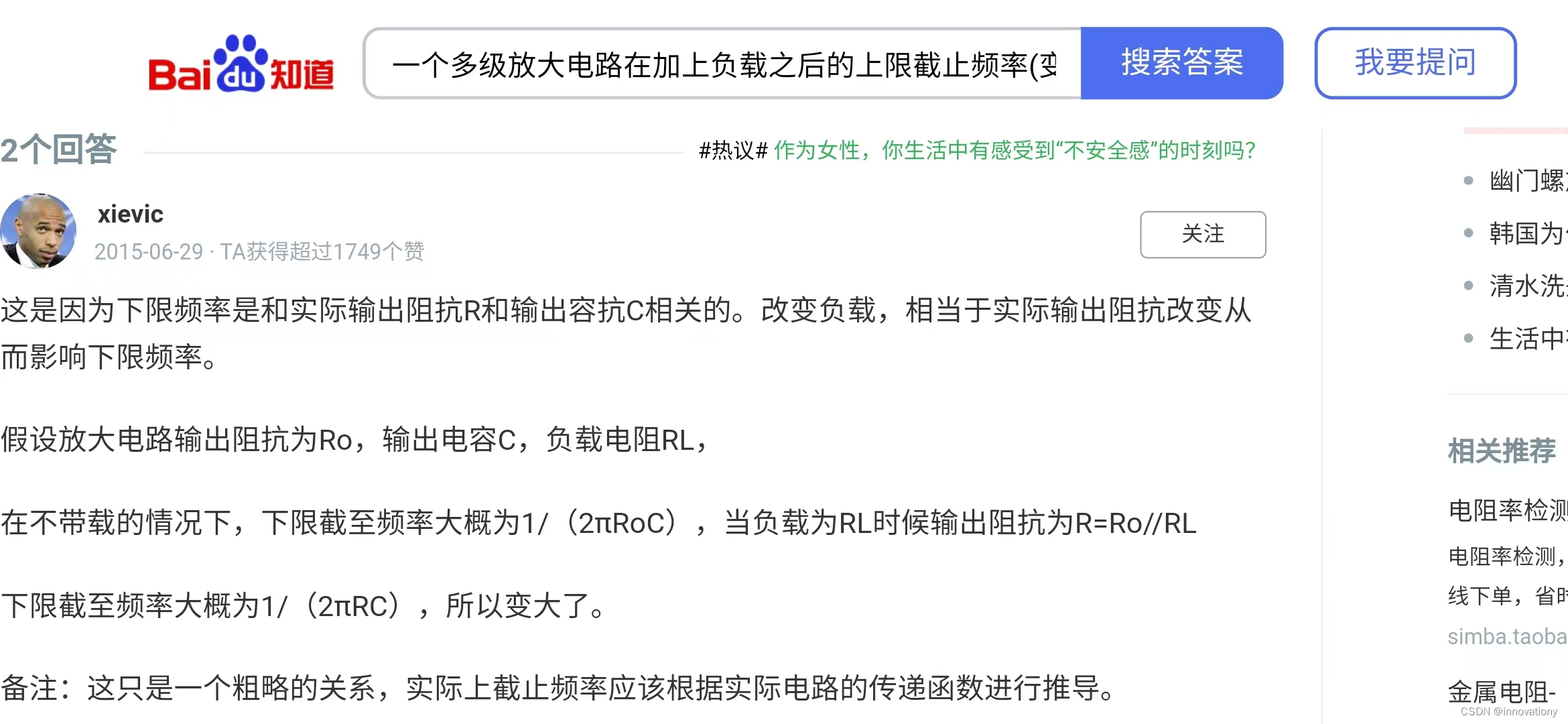

Q: 一个多级放大电路在加上负载之后的上限截止频率（变大？）和下限截止频率频率（变小？）是怎么变化的
A: 大概是这个变化规律
