P1口为例

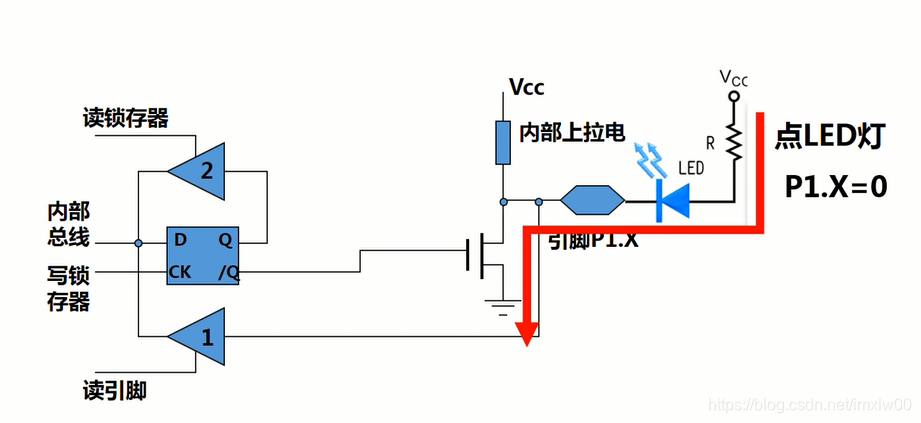

点亮LED

在这里插入图片描述
点亮led灯，如果让灯点亮，引脚必须低电平。

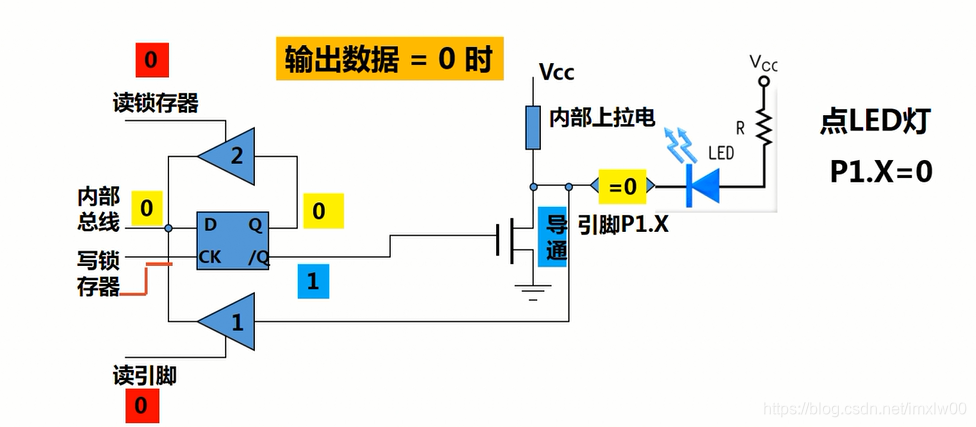

P1口输出0，内部总线写0，Q非为1，场效应管导通，意味着单片机端口接地，led灯形成回路，灯就亮了。

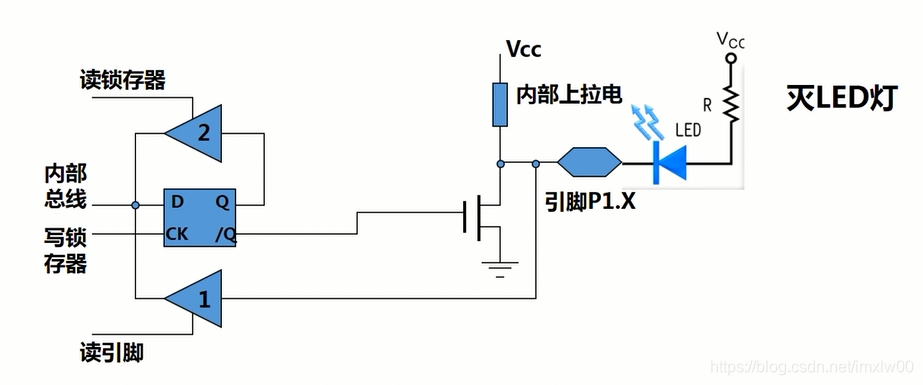

LED灯灭

在这里插入图片描述

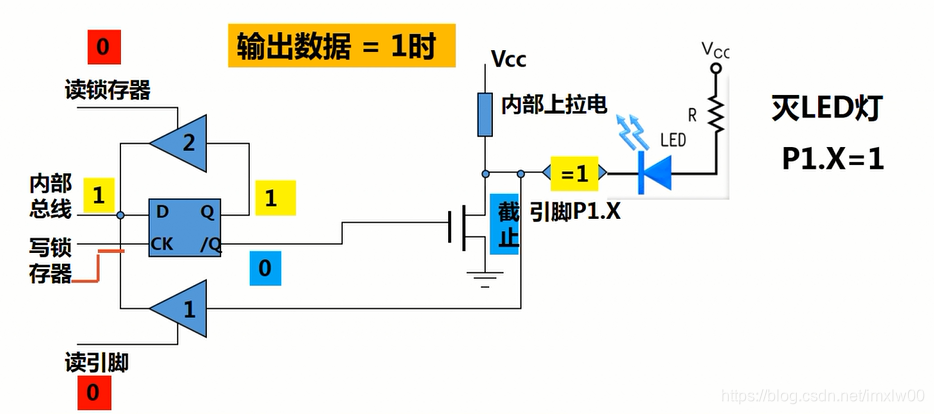

P1口输出1，内部总线写1，Q非为0，场效应管截止，通过内部的上拉电阻，单片机端口为高，灯就灭了。

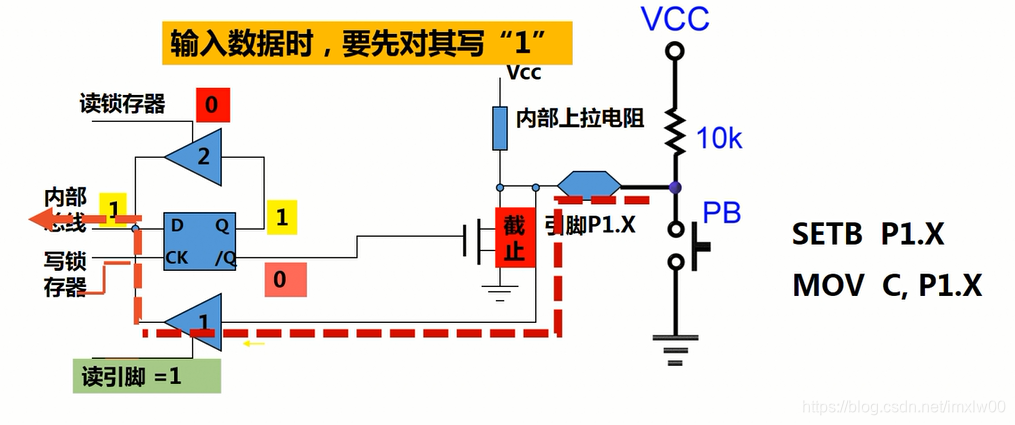

输入

要想把外部的状态读进去，需要对端口先置1，
外部接了一个按键，按键没有按下，通过上拉电阻，引脚读进去高电位，当按键按下，读进去是低电位。
在这里插入图片描述
