[耳放耳机] [设计实做]9015、9013全分立单端甲类电池供电小耳机放大器

最新推荐文章于 2021-10-18 23:28:05 发布
原创 最新推荐文章于 2021-10-18 23:28:05 发布 · 2.1k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文分享了使用9015和9013晶体管设计的全分立单端甲类电池供电小耳机放大器的制作过程，涵盖了电路设计、元件选择及实际操作经验，旨在为HiFi爱好者提供DIY参考。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

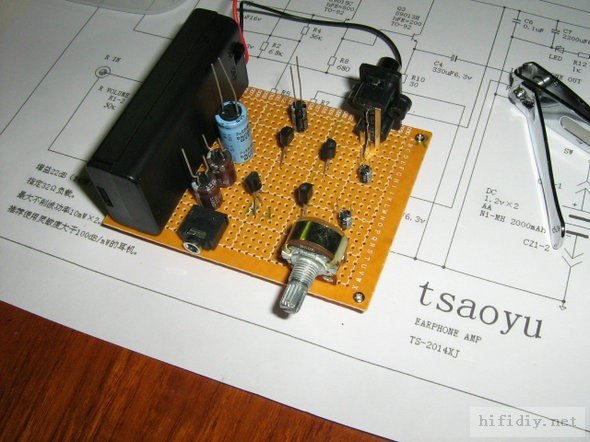

电路如图，采用两节5号镍氢电池串联供电，也可用5号碳性或碱性电池或锂电池。推荐使用32欧姆、灵敏度大于100dB/mW的耳机。三极管已经配对好，各管hFE值标注在图纸上，实际值与标注值有少许出入。现正在进行元件布局，电池盒上带有电源开关，是用502胶水粘在电路板上的。慢慢制作，希望能够成功。

照片 108.jpg (57.88 KB, 下载次数: 46)



照片 108.jpg

1513sz.JPG (58.2 KB, 下载次数:
