DHCP Relay实验配置

作用：
- 自动分配 IP 地址、子网掩码、默认网关、DNS 等参数。
- 避免手工配置错误，减少 IP 地址冲突。
- 集中化管理，便于网络管理员统一维护。
工作流程（四步握手）：
1. Discover：客户端广播请求，寻找 DHCP 服务器。
2. Offer：服务器提供可用地址和参数。
3. Request：客户端选择并请求某个地址。
4. ACK：服务器确认分配，客户端正式获得地址。

DHCP Relay（DHCP 中继）则用于在不同网段之间转发 DHCP 报文，使跨网段的客户端也能从集中式 DHCP 服务器获取地址。

定义：当客户端与 DHCP 服务器不在同一网段时，负责转发 DHCP 报文的功能。
作用：
- 解决广播报文无法跨三层设备的问题。
- 允许多个网段共享一个集中式 DHCP 服务器。
- 降低成本和管理复杂度，不必在每个网段部署独立 DHCP 服务器。
工作原理：
1. 客户端发送 DHCP Discover 广播。
2. DHCP Relay 捕获报文并转为单播，发送到指定 DHCP 服务器。
3. 服务器分配地址并返回响应给 Relay。
4. Relay 再转发给客户端，完成配置。

二、实验环境介绍

平台：华为eNSP(Enterprise Network Simulation Platform)

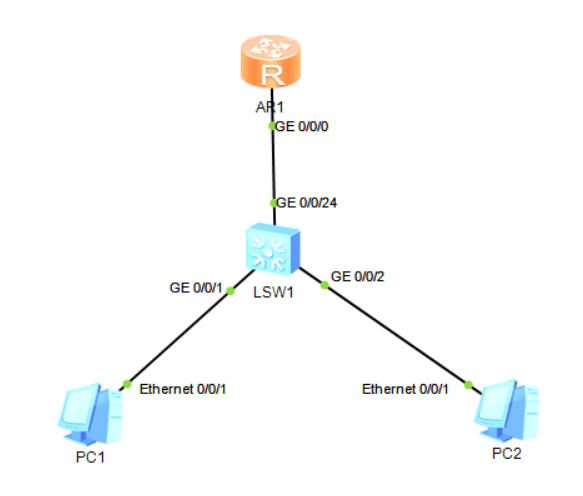

拓扑：

地址规划：

Router：G0/0/0：192.168.1.1/24

Switch：

Vlan1：G0/0/24：192.168.1.2/24

Vlan10：G0/0/1：192.168.10.1/24

Vlan20：G0/0/2：192.168.20.1/24

PC1,PC2开启DHCP

三、配置过程

假设VLAN和IP地址等基础设置均已配置。

第一步：路由器上的DHCP服务器配置

首先在路由器上创建两个IP地址池，分别对应VLAN10和VLAN20的网段。

<Huawei> system-view
[Huawei] sysname Router
[Router] dhcp enable

! 创建为VLAN10服务的IP地址池
[Router] ip pool vlan10
[Router-ip-pool-vlan10] network 192.168.10.0 mask 255.255.255.0
[Router-ip-pool-vlan10] gateway-list 192.168.10.1
[Router-ip-pool-vlan10] dns-list 8.8.8.8 ! 根据实际情况配置DNS
[Router-ip-pool-vlan10] quit

! 创建为VLAN20服务的IP地址池
[Router] ip pool vlan20
[Router-ip-pool-vlan20] network 192.168.20.0 mask 255.255.255.0
[Router-ip-pool-vlan20] gateway-list 192.168.20.1
[Router-ip-pool-vlan20] dns-list 8.8.8.8
[Router-ip-pool-vlan20] quit

!关键步骤：接口下采用全局地址池的 DHCP Server 功能

[Router]interface GigabitEthernet 0/0/0
[Router-GigabitEthernet0/0/0]dhcp select global

通过此命令，设备可以从全局 IP 地址池中为 DHCP 客户端分配合适的 IP 地址。

关键点：地址池的网关必须是对应VLAN接口的IP地址，也就是核心交换机上 Vlanif10 和 Vlanif20 的地址。

第二步：核心交换机上的DHCP中继配置

这是最关键的一步。需要进入每个VLAN接口，启用DHCP中继，并指向路由器（DHCP服务器）的IP地址。

<Huawei> system-view
[Huawei] sysname Core-Switch
[Core-Switch] dhcp enable ! 交换机本身也需要启用DHCP功能

! 配置VLANIF10接口，启用中继
[Core-Switch] interface Vlanif 10
[Core-Switch-Vlanif10] ip address 192.168.10.1 24
[Core-Switch-Vlanif10] dhcp select relay ! 启用DHCP中继模式
[Core-Switch-Vlanif10] dhcp relay server-ip 192.168.1.1 ! 告诉中继，DHCP服务器在哪
[Core-Switch-Vlanif10] quit

! 配置VLANIF20接口，启用中继
[Core-Switch] interface Vlanif 20
[Core-Switch-Vlanif20] ip address 192.168.20.1 24
[Core-Switch-Vlanif20] dhcp select relay
[Core-Switch-Vlanif20] dhcp relay server-ip 192.168.1.1
[Core-Switch-Vlanif20] quit

第三步：配置路由

目前，路由器知道192.168.1.0/24这个直连网络，但它不知道如何到达192.168.10.0/24和192.168.20.0/24网络。

需要在路由器上添加静态路由，告诉它：“要去往192.168.10.0/24和192.168.20.0/24网络，请把数据包发给核心交换机的Vlanif1接口（192.168.1.2）。”

在路由器上配置：

[Router] ip route-static 192.168.10.0 255.255.255.0 192.168.1.2
[Router] ip route-static 192.168.20.0 255.255.255.0 192.168.1.2

第四步：验证测试

在PC1和PC2上执行 ipconfig /renew（或在eNSP中右键PC选择“重新获取IP”）。
检查PC1是否获取到了 192.168.10.x 网段的IP，网关为 192.168.10.1。
检查PC2是否获取到了 192.168.20.x 网段的IP，网关为 192.168.20.1。
在PC1上 ping PC2的IP地址，测试跨VLAN通信（如果交换机上没做特殊限制，应该是通的）。
在路由器上使用 display ip pool [name vlan10] used 命令查看地址池的地址分配情况。

排错技巧

PC获取不到IP：检查每一步的配置，尤其是 dhcp select relay 和 dhcp relay server-ip 命令是否在正确的VLAN接口下配置。
PC能获取IP但无法通信：大概率是路由问题。在路由器上用 display ip routing-table 检查是否有到两个VLAN网段的路由。在核心交换机上，也要检查是否有默认路由指向路由器（如果网络更复杂的话）。
使用display dhcp relay：在核心交换机上使用此命令可以查看中继状态和统计信息，帮助诊断。

四、global和interface区别

dhcp select global 和 dhcp select interface 都是让本设备作为DHCP服务器来分配IP地址的命令，但它们的作用机制和适用场景完全不同。

为了更直观地理解，我们可以用一个比喻：

dhcp select global：像是一个中央配给仓库。有严格规划，从不同的专用仓库（IP Pool）为不同区域（VLAN）发放物资。
dhcp select interface：像是每个区域的便利小店。自动从本区域的资源里分配，简单快捷，但货品单一。

特性	dhcp select global	dhcp select interface
核心概念	使用全局IP地址池	使用接口的IP地址段
配置位置	预先在系统视图下创建 ip pool	无需预先创建地址池
地址分配	从指定的、独立的地址池中分配	从接口所在网段中自动划分
灵活性	高。可为不同VLAN定制网关、DNS、租期等	低。所有参数继承接口配置，DNS等需额外命令
适用场景	中大型网络、多VLAN环境、需要精细化管理	小型网络、单一VLAN、快速部署
配置复杂度	较高	非常简单

如何选择？

选择 dhcp select global 当：
- 网络中有多个VLAN。
- 需要排除一段IP地址（如给服务器静态使用）。
- 需要为不同用户组设置不同的DNS服务器或租期。
- 需要集中化和规范化的管理。
选择 dhcp select interface 当：
- 网络非常简单，只有一个或很少的VLAN。
- 只需要快速让客户端获取到IP地址，对细节要求不高。
- 在进行实验或临时测试。
