本文档详细介绍了如何设置TDS3054B示波器的网络，以及如何将PC的IP地址配置到同一网段并与示波器建立连接。步骤包括在示波器上进行网络设置，如输入/输出和仪器设置，以及在PC端设置IP地址并使用ping命令验证连接。最后，通过输入示波器的IP地址在浏览器中实现远程访问。
Step1：设置TDS3054B网络

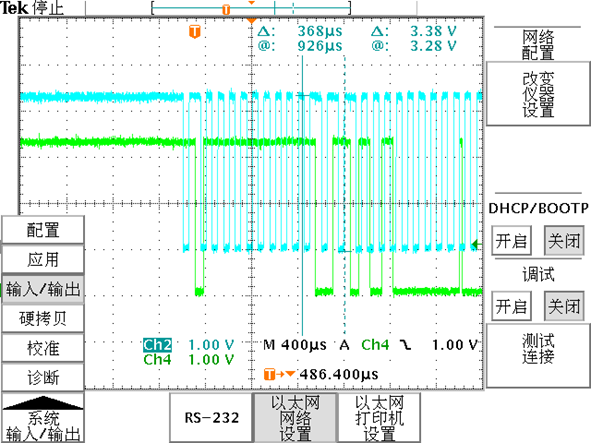

1.1、按示波器面板上的“UTILITY”按键，示波器出现如下界面

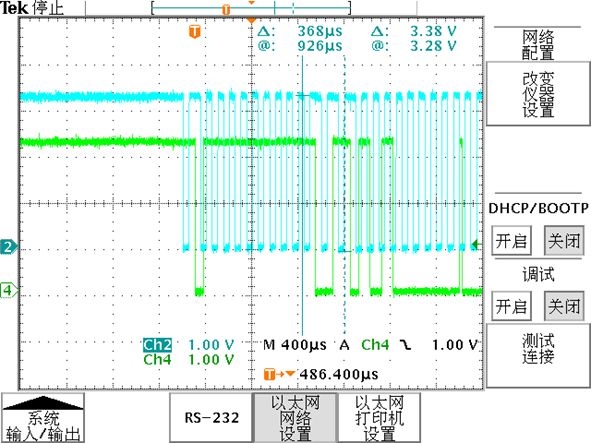

1.2、连续按示波器面板上的“系统输入/输出”按键，选择“输入/输出”，示波器出现如下界面

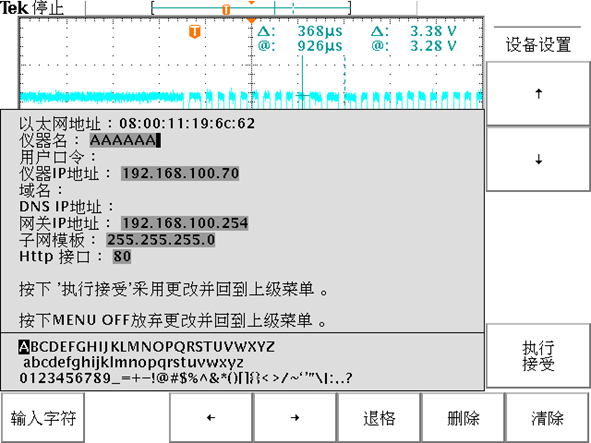

1.3、按示波器面板上的“改变仪器设置”按键，示波器出现如下界面
Step2：设置PC网络

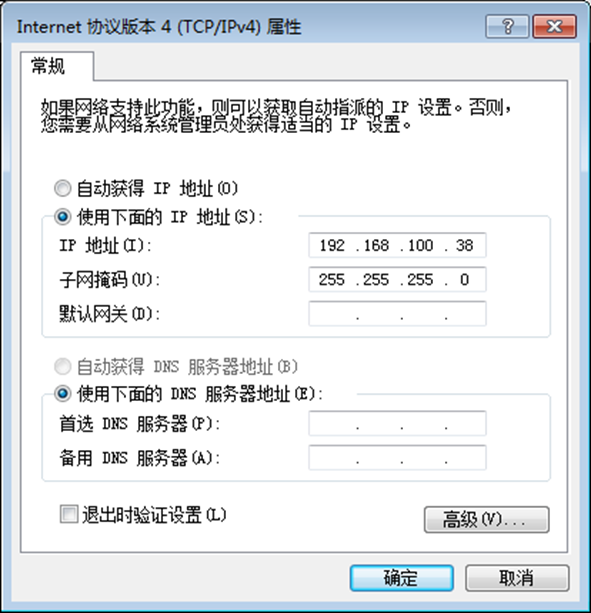

2.1、设置PC的ip地址
192.168.100.70与192.168.100.38同一网段，形成局域网

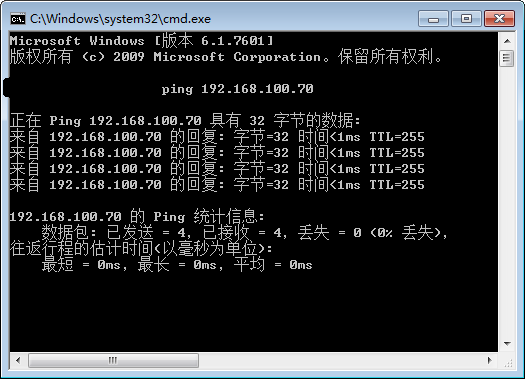

2.2、Ping示波器ip地址

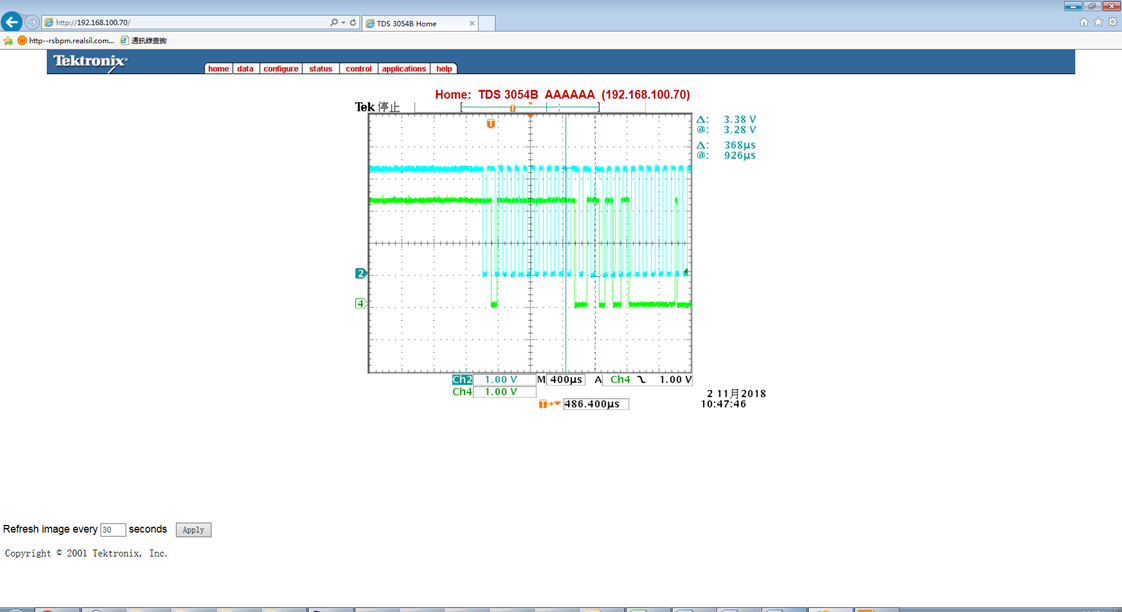

Step3：在浏览器中输入示波器ip
