1、Bob-Smith电路

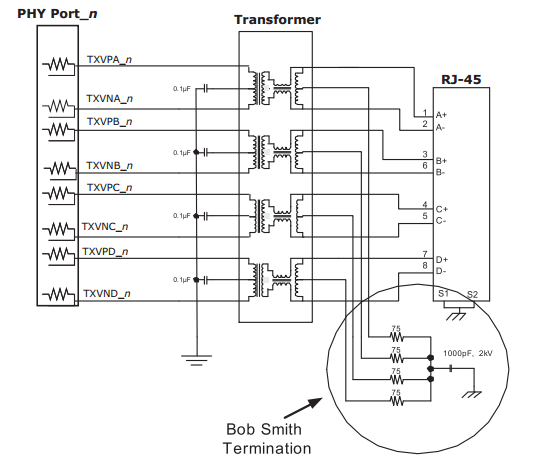

1.1、1000BASE-T

在这里插入图片描述
备注：Pulse公司的Gigabit Ethernet (1000Base-T) H5004 Performance Data文档中指出，75欧姆匹配对DCMR、CMRR和CDMR影响并不大，所以应该对performance影响也不大（未做实测）。

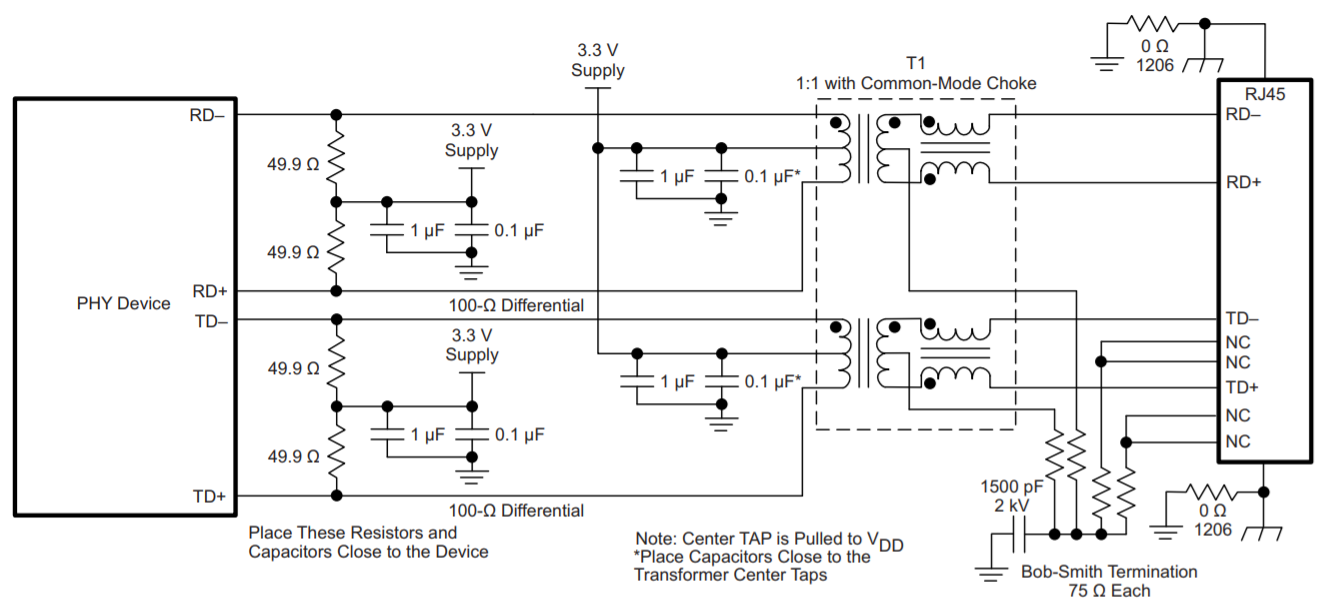

1.2、100BASE-TX

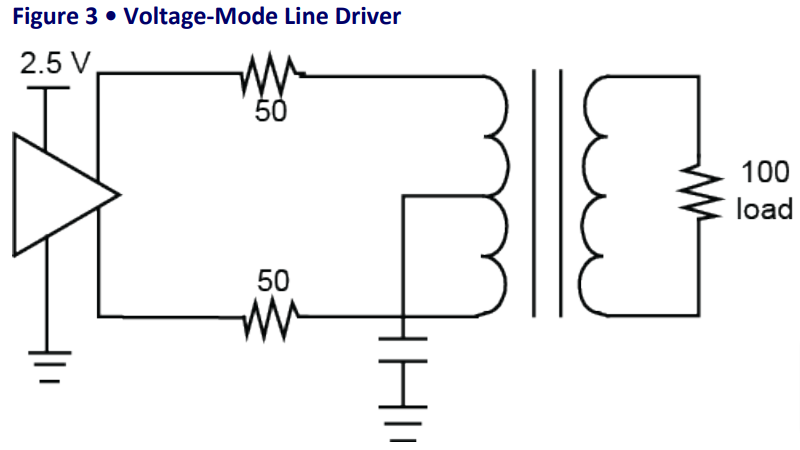

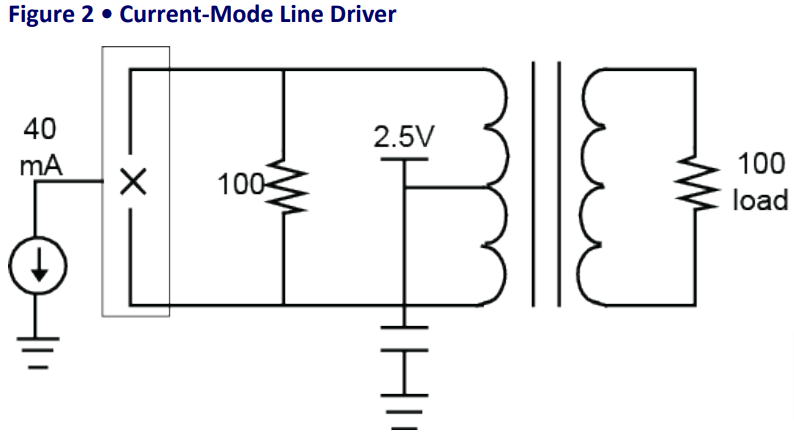

电压型和电流型驱动器

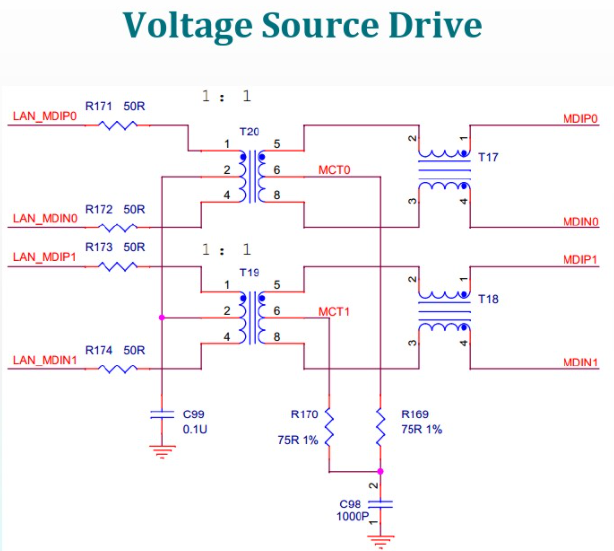

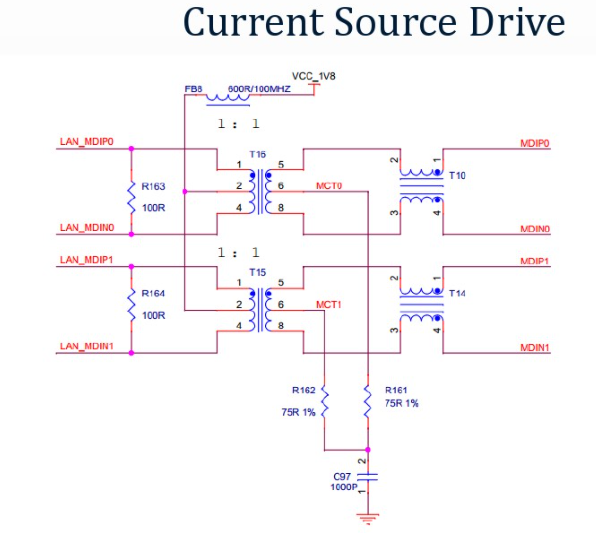

电压型	电流型

Bob_Smith_Termination_vs_Proper_Termination
网口电路是什么 Bob Smith电路的作用分析
 电流源与电压源驱动网络变压器
 TLK1XX Design and Layout Guide
