Revit二次开发——异形柱翻模插件的开发思路
BIM管线综合项目中，结构模型柱梁板搭建，属于最没有营养的
而结构模型的精确是后续开展的前提
结构主体自动化建模–人工校核梁尺寸标高、板厚等，是效率较高的工作流程
看市面上翻模插件的数量就知道需求有多大
那么：
- BIM团队配备翻模软件是最佳方案
- 自己撸一个
本文介绍——异形柱翻模的开发思路
开发环境 visual studio2017 + revit2016
运行演示：
自动生成异形柱，上图为移动后示意
插件使用方法：
处理底图 如果CAD中柱图层为整个图块，需要炸开，使柱轮廓线单独为多段线
运行插件

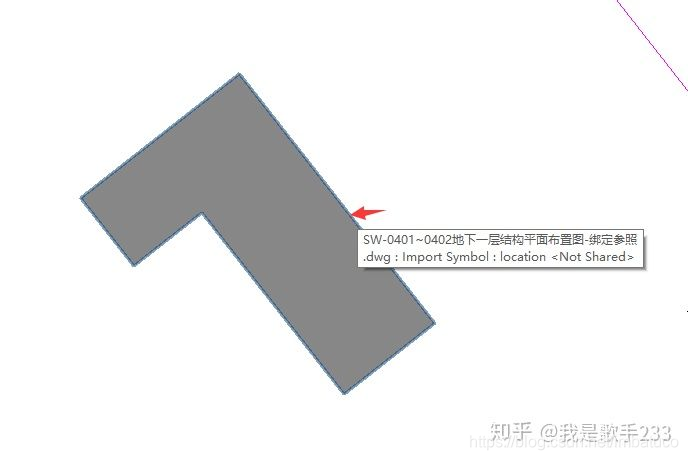

点选异形柱CAD轮廓
自动创建完成
实现思路

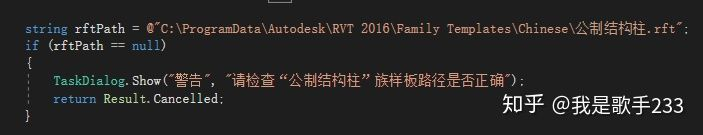

1.确定族样板路径
2.
