openfoam 3d 数据后处理

最新推荐文章于 2025-01-02 06:37:31 发布
原创 最新推荐文章于 2025-01-02 06:37:31 发布 · 1.4k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#3d #openfoam

主要要画轴向分布和径向分布

1. 轴向分布

用foampost.cpp的程序来提取数据

在前面已经提过：

openFOAM post代码结构（另附mesh类）_imastrid的博客-优快云博客

后面作图可以用matlab，origin等等

2. 径向分布

用paraview

  • 在节点打开的方法：

1）用vncviewer打开linux的paraview_imastrid的博客-优快云博客

2）直接在终端paraview

  • 在自己的windows电脑：直接双击打开就好了

这是一个时间点的主要步骤：

  • 先用slice截一下：可以调一下xyz展示比例看着舒服一点，不用slice也行，直接下一步也行

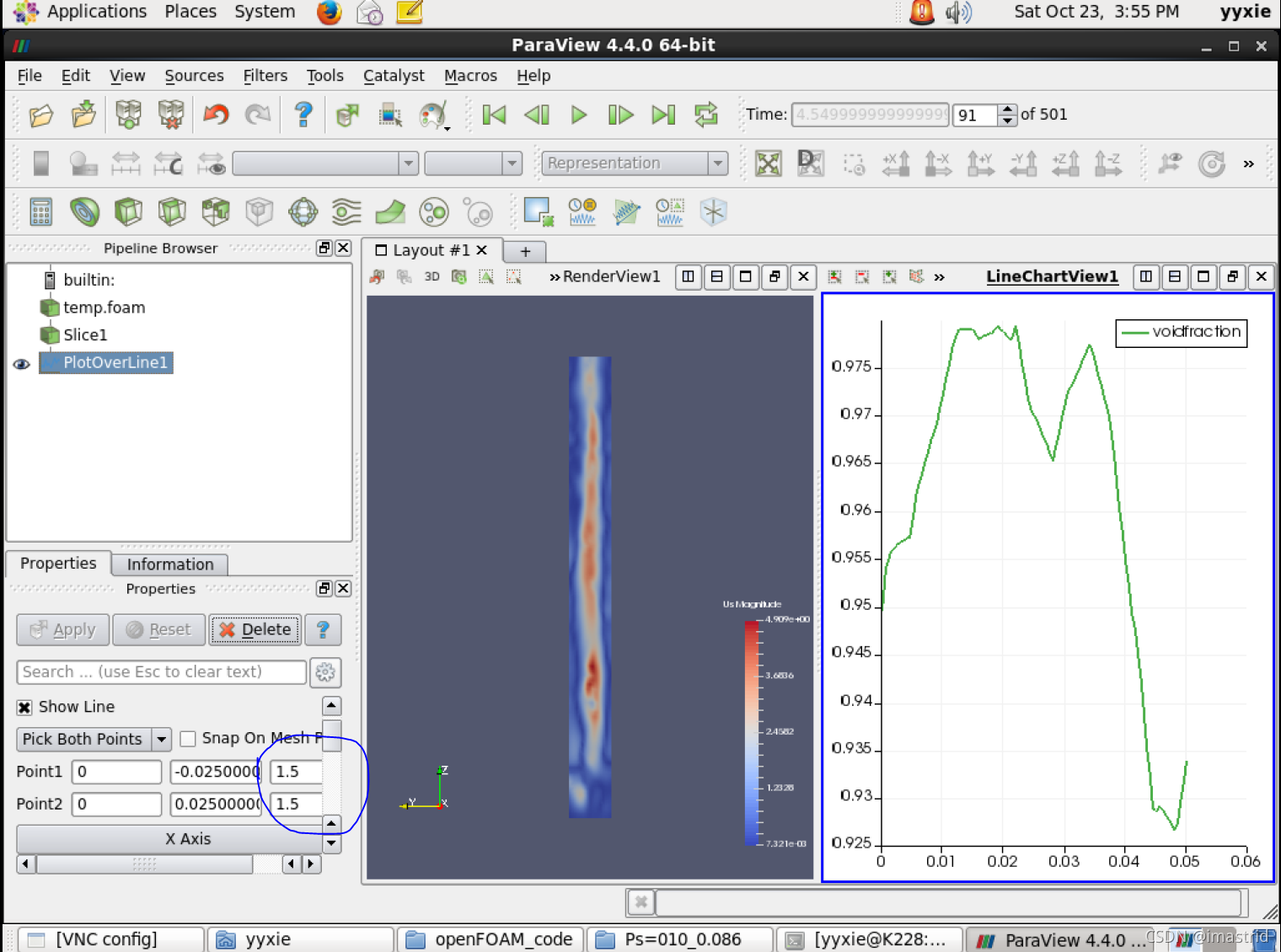

  • 然后data analysis→PlotOverLine：设置好两个点，这里是要高度一致，蓝色圈中的1.5m，然后设置好图上要展示的横纵坐标
