自然场景下的文字检测是深度学习的重要应用，在之前的文章中已经介绍过了在简单场景、复杂场景下的文字检测方法，包括MSER+NMS、CTPN、SegLink、EAST等方法，详见文章：

【AI实战】手把手教你文字识别（检测篇一：  MSER、CTPN、SegLink、EAST方法）

今天将继续介绍复杂场景下基于深度学习的文本检测方法，手把手教你如何使用AdvancedEAST、PixelLink进行文本检测。

1、AdvancedEAST方法实战

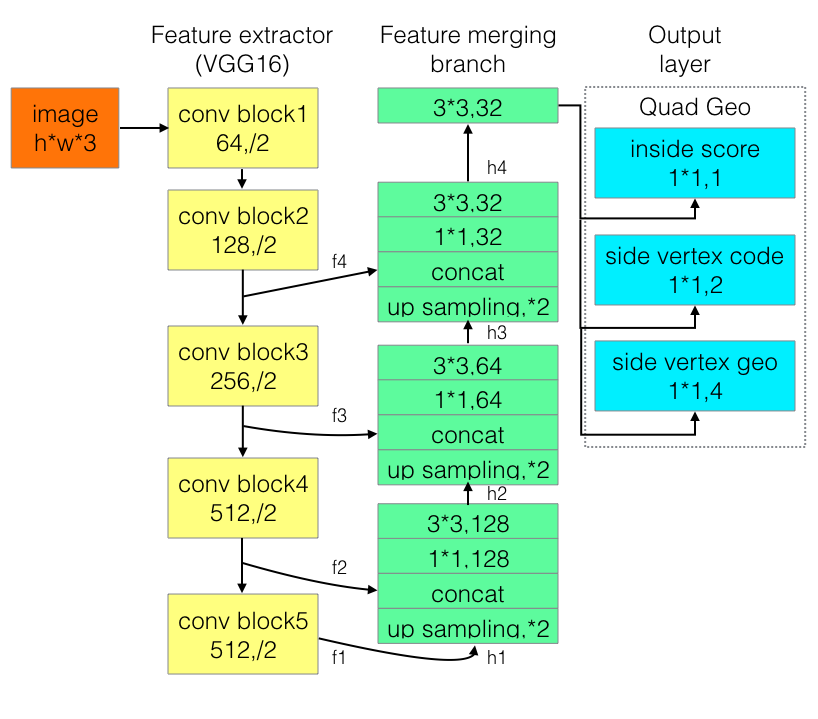

在上一篇文本检测的AI实战文章中，介绍了EAST检测方式，取得了不错的检测效果，但是在长文本预测中效果还不是很理想。于是，有大牛对EAST检测方法进行了改进，获得了比EAST更好的预测准确性（特别是在长文本上），并开源了源代码，这就是AdvancedEAST方法。网络结构如下：

AdvancedEAST的网络结构与EAST相似（EAST技术原理详见文章：大话文本检测经典模型EAST），但采用了VGG作为网络主干结构，基于Keras编写，在特征提取层中增加了后面卷积层的通道数量，对后处理方法也进行了优化。下面动手来试试AdvancedEAST的实际检测效果吧。
（1）下载源代码

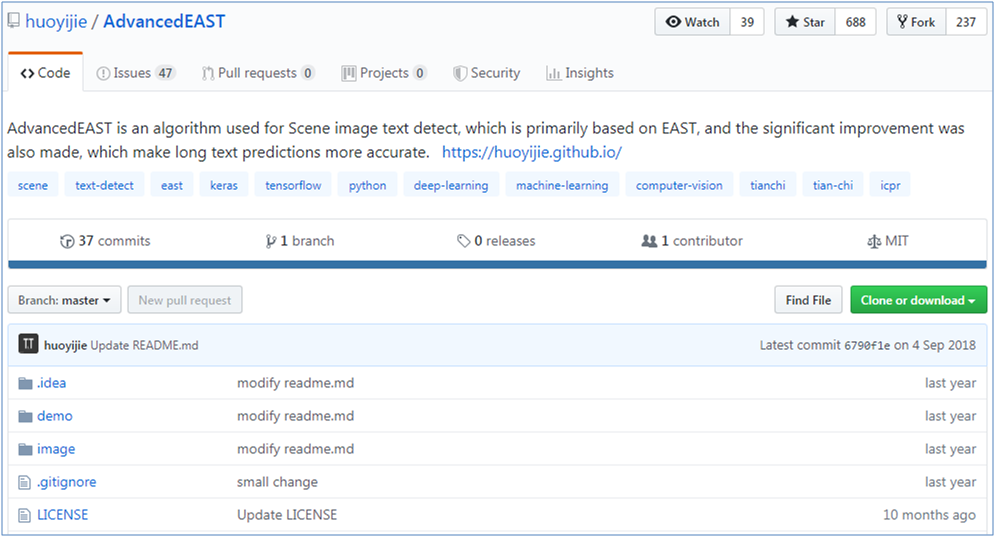

首先，在github上下载AdvancedEAST源代码（https://github.com/huoyijie/AdvancedEAST），可直接下载成zip压缩包或者git克隆

git clone https://github.com/huoyijie/AdvancedEAST.git

（2）下载模型文件
下载AdvancedEAST预训练好的模型，下载链接: https://pan.baidu.com/s/1KO7tR_MW767ggmbTjIJpuQ 提取码: kpm2

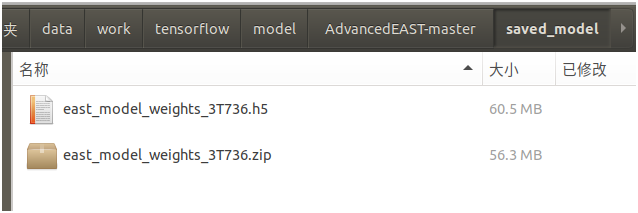

创建文件夹saved_model，将下载后的模型文件解压后放到里面

修改cfg.py文件里面的train_task_id，将该id修改与下载的预训练模型一致，以便于在执行程序时，可自动加载模型，修改如下：

train_task_id = ‘3T736’

下载keras的VGG预训练模型，因为AdvancedEAST使用了VGG作为网络的主干结构，因此，在调用keras时会加载VGG预训练模型，下载地址为https://github.com/fchollet/deep-learning-models/releases/download/v0.1/vgg16_weights_tf_dim_ordering_tf_kernels_notop.h5，然后放到keras加载模型的默认路径，目录如下：

~/.keras/model

如果没有手动下载，那么在加载keras的VGG模型时，程序也会自动下载，但一般速度会很慢，经常会超时

（3）准备基础环境
AdvancedEAST依赖于以下的基础环境，使用conda或pip进行安装准备。

• python 3.6.3+
• tensorflow-gpu 1.5.0+(or tensorflow 1.5.0+)
• keras 2.1.4+
• numpy 1.14.1+
• tqdm 4.19.7+

（4）AdvancedEAST检测文本
执行python predict.py进行文本检测

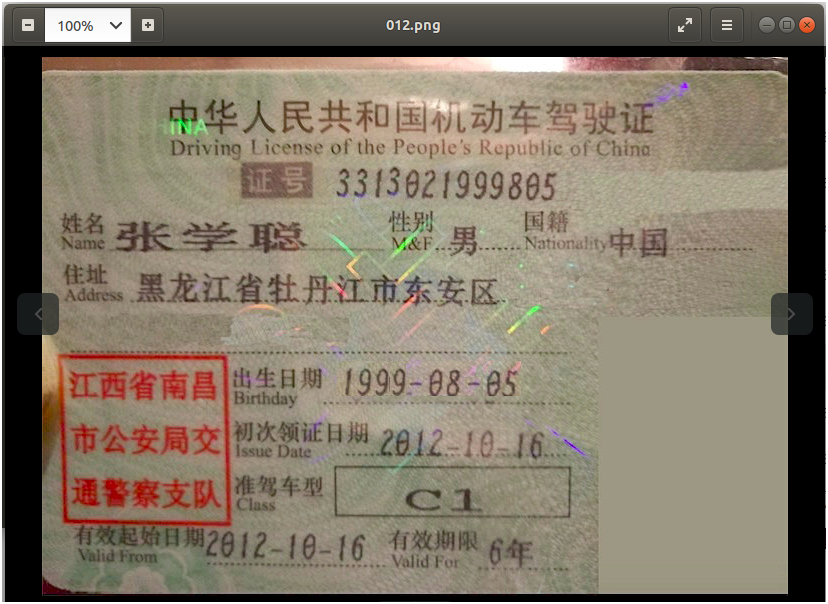

默认读取项目自带的demo/012.png文件，进行检测

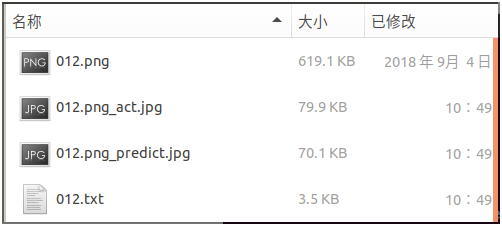

检测后生成以下文件

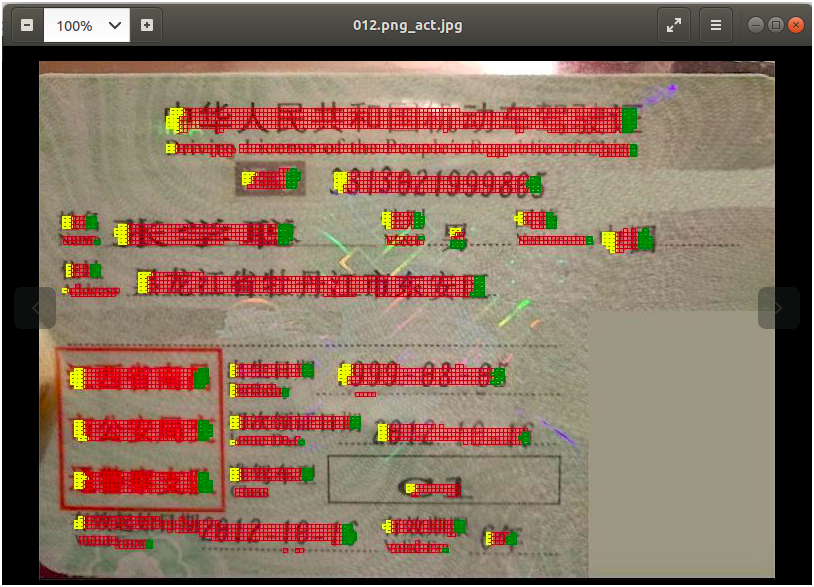

其中，012.png_act.jpg是检测过程的结果

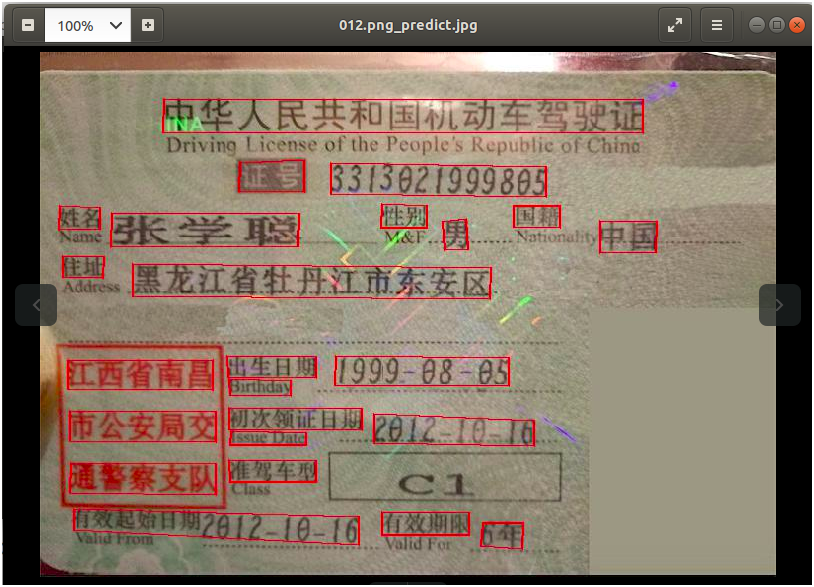

012.png_predict.jpg是检测出最终文本框的圈定结果

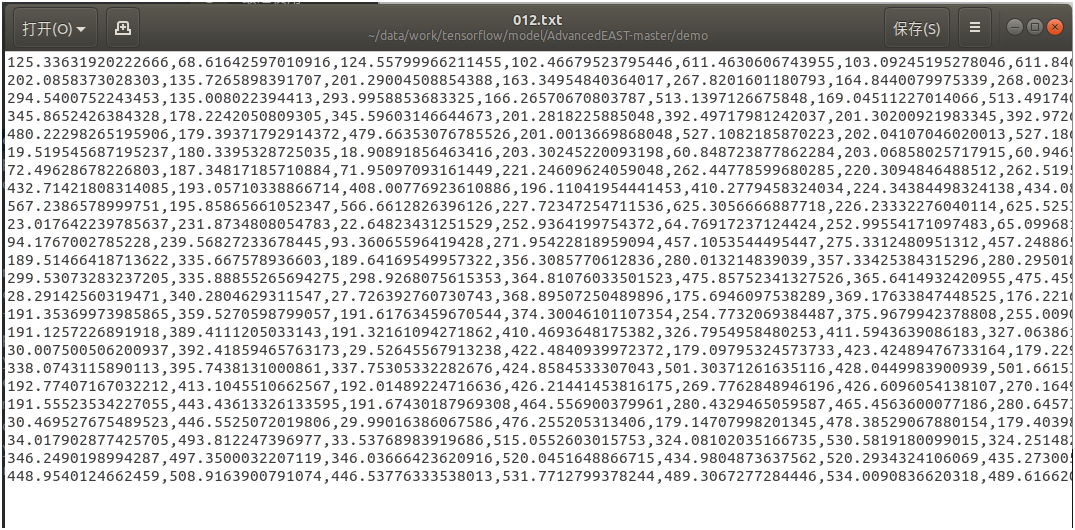

012.txt是检测文本框的位置坐标（4个顶点）

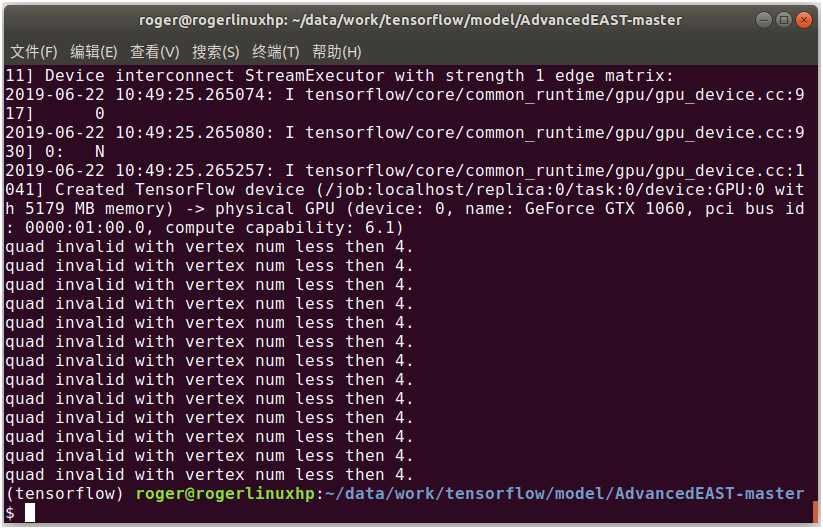

在执行模型时，其中会有少部分检测结果是不完整的（边框少于4个顶点），默认会显示出来

可通过在predict.py的源代码中，让其保持静默（不提示不完整的检测结果），修改最后一行为

predict(east_detect, img_path, threshold, quiet=True)

如果要检测指定的图片，在执行python predict.py时，可通过增加参数指定图片路径。另外，还可指定阈值，即在做像素分类判断是否为文本的阈值，默认为0.9。执行命令如下：

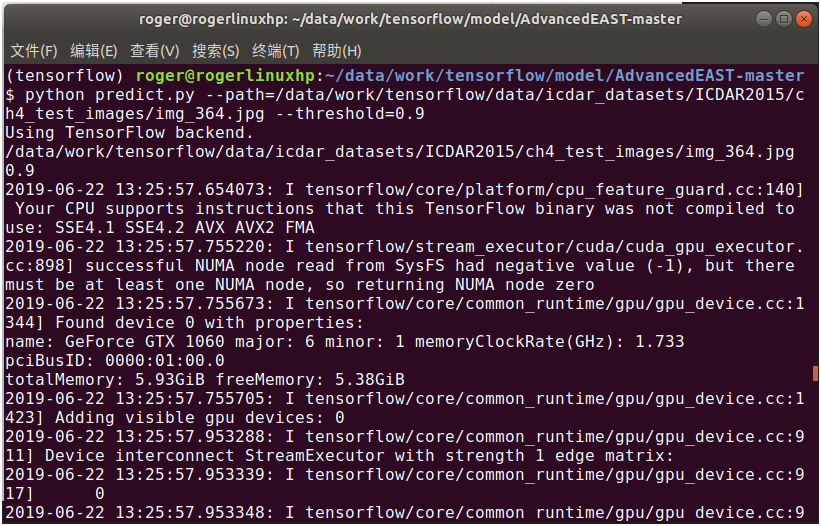

python predict.py --path=/data/work/tensorflow/data/icdar_datasets/ICDAR2015/ch4_test_images/img_364.jpg --threshold=0.9

执行效果如下：
