一、PWM脉冲宽度调制波的输出

1.PWM简介

PWM (Pulse Width Modulation) 脉冲宽度调制，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，其控制简单、灵活和动态响应好等优点而成为电力电子技术最广泛应用的控制方式。

简单来说，PWM波形就是对外输出脉宽（即占空比）可调的方波信号，我们可以调整它的占空比来得到不同的信号。

2.硬件方面

利用野火STM32F103指南者开发板进行实验，利用示波器进行观察，示波器的探头接在开发板PA8或者PB13上。

3.软件代码

利用野火大学堂提供的代码进行改编

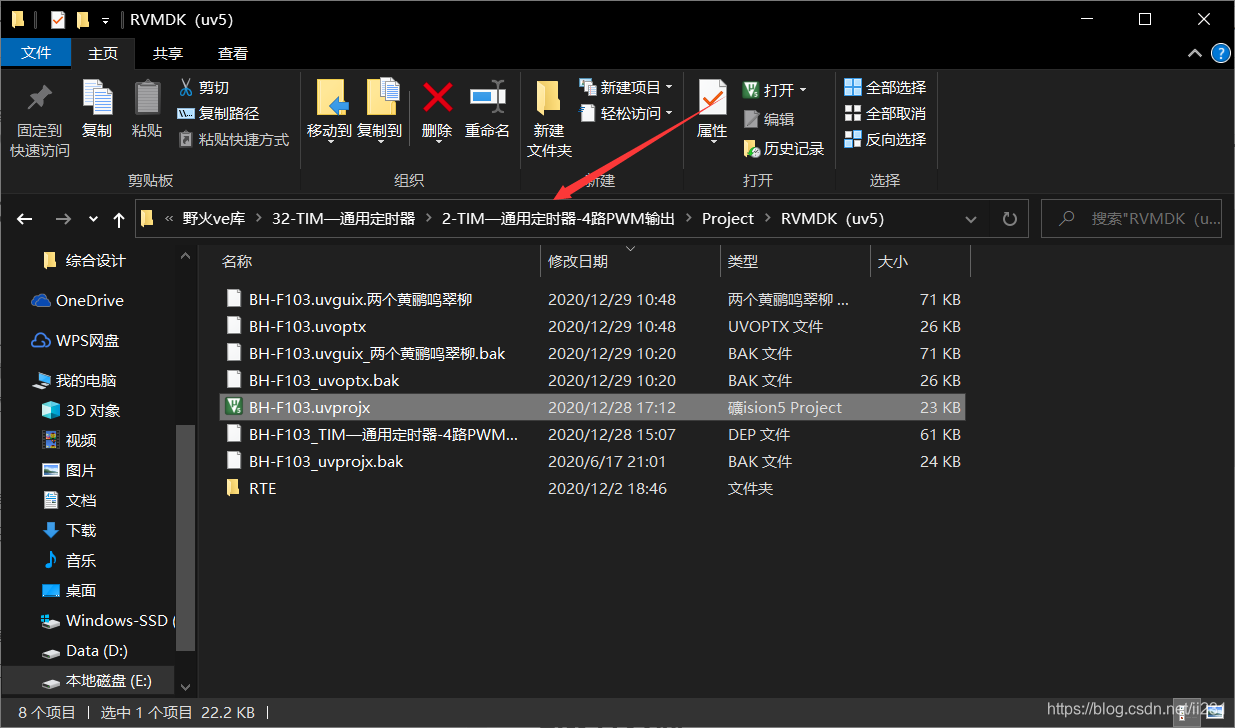

在这里插入图片描述使用TIM—通用定时器的代码进行实验

部分主要代码：

/*--------------------输出比较结构体初始化-------------------*/
	// 占空比配置
	uint16_t CCR1_Val = 5;
	uint16_t CCR2_Val = 4;
	uint16_t CCR3_Val = 3;
	uint16_t CCR4_Val = 2;

	TIM_OCInitTypeDef  TIM_OCInitStructure;
	// 配置为PWM模式1
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	// 输出使能
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	// 输出通道电平极性配置
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High
