本文详细介绍了UML中的序列图和对话图，包括实线、实线箭头、虚线等不同类型的连接线及其含义，以及中止符号的使用。通过示例代码和效果展示，帮助读者理解如何在软件设计中有效地运用这些图示进行通信流程的表示。

UML图

关键词

sequence，一系列的

diagram，对话

图例

实线
->

实线箭头
->>

虚线
-->

虚线带箭头
-->>

中止实线
-x

中止虚线
--x

左标注
note left of 名称

右标注
note right of 名称

示例

代码

在这里插入图片描述

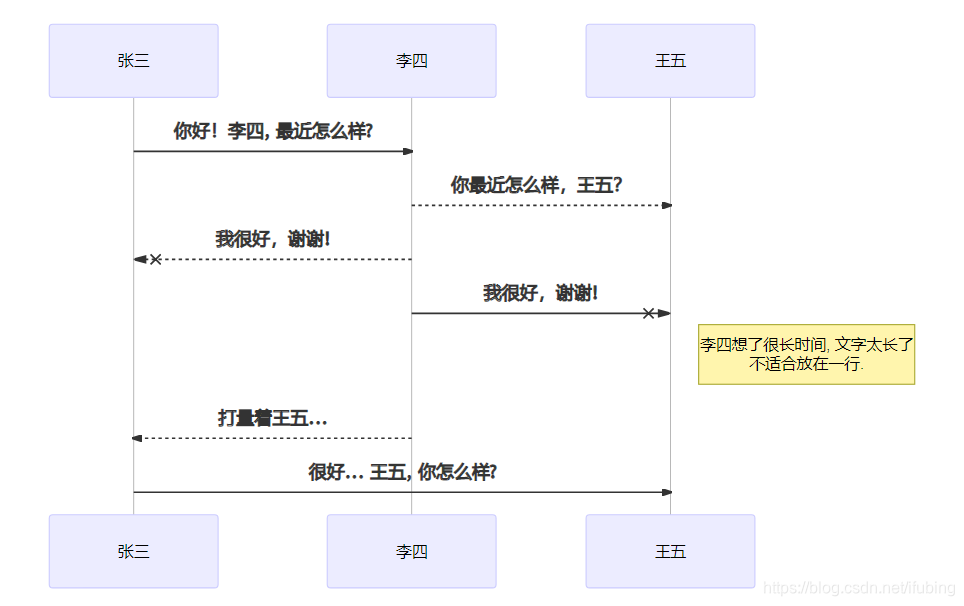

效果

在这里插入图片描述
