PCI总线-摘录总结

主要摘录地址：http://blog.sina.com.cn/sailingxr

一、Host主桥

1.powerpc主桥

MPC8548处理器是Freescale基于E500 V2内核的一个PowerPC处理器，该处理器中集成了DDR控制器、多个eTSEC(Enhanced Three-Speed Ethernet Controller)、PCI/PCI-X和PCIe总线控制器等一系列接口。MPC8548处理器的拓扑结构如图2‑2所示。





 如上图所示，MPC8548处理器的L1 Cache在E500 V2内核中，而L2 Cache与FSB[1]直接相连，不属于E500内核。值得注意的是有些高端PowerPC处理器的L2 Cache也在CPU中，而L3 Cache与CCB总线直接相连。

OCeaN是MPC8548处理器中连接快速外设使用的交叉互连总线，OCeaN不仅可以连接PCI、PCI-X和PCIe总线控制器，而且可以连接RapidIO[3]总线控制器。使用OCeaN进行互连的总线控制器可以直接通信，而不需要通过SoC平台总线。

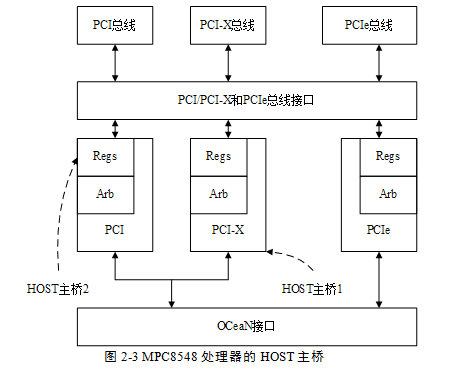

OCeaN部件的拓扑结构如图2‑3所示。

在 MPC8548 处理器中，有两个 HOST 主桥，分别是 HOST 主桥 1 和 HOST 主桥 2 ，其中 HOST 主桥 1 可以支持 PCI-X 总线，而 HOST 主桥 2 只能支持 PCI 总线。如下图2.8所示。

2.x86 host主桥

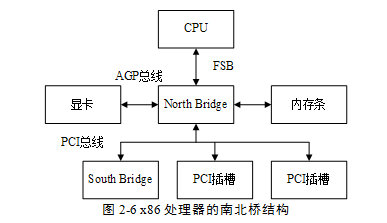

x86处理器使用南北桥结构连接CPU和PCI设备。其中北桥(North Bridge)连接快速设备，如显卡、和内存条，并推出PCI总线，HOST主桥包含在北桥中。而南桥(South Bridge)连接慢速设备。x86处理器使用的南北桥结构如图2‑6所示。

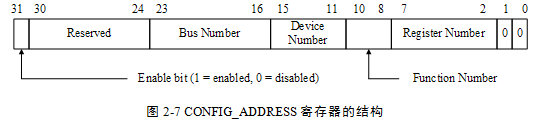

x86处理器定义了两个I/O端口寄存器，分别为CONFIG_ADDRESS和CONFIG_DATA寄存器，CONFIG_ADDRESS寄存器与PowerPC处理器中的CFG_ADDR寄存器的使用方法类似，而CONFIG_DATA寄存器与PowerPC处理器中的CFG_DATA寄存器的使用方法类似。CONFIG_ADDRESS寄存器的结构如图2‑7所示。

CONFIG_ADDRESS寄存器的各个字段和位的说明如下所示，



•  Enable位，第31位。该位为1时，对CONFIG_DATA寄存器进行读写时将引发PCI总线的配置周期。
•  Bus Number字段，第23~16位，记录PCI设备的总线号。
•  Device Number字段，第15~11位，记录PCI设备的设备号。
•  Function Number字段，第10~8位，记录PCI设备的功能号。
• Register Number字段，第7~2位，记录PCI设备的寄存器号。

目前 Intel 对南北桥架构进行了升级，其中北桥被升级为 MCH(Memory Controller Hub) ，而南桥被升级为 ICH(I/O Controller Hub) 。 x86 处理器系统在 MCH 中集成了存储器控制器、显卡芯片和 HOST-to-PCIe 主桥，并通过 Hub Link 与 ICH 相连；而在 ICH 中集成了一些相对低速总线接口，如 AC’97 、 LPC(Low Pin Count) 、 IDE 和 USB 总线，当然也包括一些低带宽的 PCIe 总线接口。

二、PCI桥

PCI桥作为一个特殊的PCI设备，具有独立的配置空间。但是PCI桥配置空间的定义与PCI Agent设备的配置空间有所不同。PCI桥的配置空间可以管理其下PCI总线子树的PCI设备，并可以优化这些PCI设备通过PCI桥的数据访问。PCI桥的配置空间在系统软件遍历PCI总线树时配置，系统软件不需要专门的驱动程序设置PCI桥的使用方法，这也是PCI桥被称为透明桥的主要原因。

注意：PCI桥不能和PCI设备或Host桥进行数据交换，它是用来转发来着PCI设备或Host桥的数据。

Base Address Register 0~5寄存器，该组寄存器简称为BAR寄存器，BAR寄存器保存PCI设备使用的地址空间的基地址，该基地址保存的是该设备在PCI总线域中的地址。

Capabilities Pointer寄存器，在PCI设备中，该寄存器是可选的，但是在PCI-X和PCIe设备中必须支持这个寄存器，Capabilities Pointer寄存器存放Capabilities寄存器组的基地址，PCI设备使用Capabilities寄存器组存放一些与PCI设备相关的扩展配置信息。

在PCI桥中只含有两组BAR寄存器，Base Address Register 0~1寄存器，这两个寄存器是可选的。

Subordinate Bus Number寄存器存放当前PCI子树中，编号最大的PCI总线号。

Secondary Bus Number寄存器存放当前PCI桥Secondary Bus使用的总线号，这个PCI总线号也是该PCI桥管理的PCI子树中编号最小的PCI总线号。因此一个PCI桥能够管理的PCI总线号在Secondary Bus Number~Subordinate Bus Number之间。这两个寄存器的值由系统软件遍历PCI总线树时设置。

Primary Bus Number寄存器存放该PCI桥上游的PCI总线号。

Bridge Control Register该寄存器用来管理PCI桥的Secondary Bus。

三、读写总线事务

PCI总线规定访问配置空间的总线事务，即配置读写总线事务，使用ID号进行寻址。PCI设备的ID号由总线号(Bus Number)、设备号(Device Number)和功能号(Function Number)组成。

1.总线号初始化

总线号在HOST主桥深度遍历PCI总线树时确定。

DFS的算法为线性时间复杂度，适合对拓扑结构未知的树进行遍历。在一个处理器系统的初始化阶段，PCI总线树的拓扑结构是未知的，适合使用DFS算法进行遍历。下文以图2‑13为例，说明系统软件如何使用DFS算法，分配PCI总线号，并初始化PCI桥中的Primary Bus Number、Secondary Bus Number和Subordinate Bus number寄存器。所谓DFS算法是指按照深度优先的原则遍历PCI胖树，其步骤如下。

(1)      HOST主桥扫描PCI总线0上的设备。系统软件首先忽略所有这条总线上的PCI Agent设备，因为在这些设备之下不会挂接新的PCI总线。例如PCI设备01下不可能挂接新的PCI总线。

(2)      HOST主桥首先发现PCI桥1，并将PCI桥1的Secondary Bus命名为PCI总线1。系统软件将初始化PCI桥1的配置空间，将PCI桥1的Primary Bus Number寄存器赋值为0，而将Secondary Bus Number寄存器赋值为1，即PCI桥1的上游PCI总线号为0，而下游PCI总线号为1。

(3)      扫描PCI总线1，发现PCI桥2，并将PCI桥2的Secondary Bus命名为PCI总线2。系统软件将初始化PCI桥2的配置空间，将PCI桥2的Primary Bus Number寄存器赋值为1，而将Secondary Bus Number寄存器赋值为2。

(4)      扫描PCI总线2，发现PCI桥3，并将PCI桥3的Secondary Bus命名为PCI总线3。系统软件将初始化PCI桥3的配置空间，将PCI桥3的Primary Bus Number寄存器赋值为2，而将Secondary Bus Number寄存器赋值为3。

(5)      扫描PCI总线3，没有发现任何PCI桥，这表示PCI总线3下不可能有新的总线，此时系统软件将PCI桥3的Subordinate Bus number寄存器赋值为3。系统软件在完成PCI总线3的扫描后，将回退到PCI总线3的上一级总线，即PCI总线2，继续进行扫描。

(6)      在重新扫描PCI总线2时，系统软件发现PCI总线2上除了PCI桥3之外没有发现新的PCI桥，而PCI桥3之下的所有设备已经完成了扫描过程，此时系统软件将PCI桥2的Subordinate Bus number寄存器赋值为3。继续回退到PCI总线1。

(7)      PCI总线1上除了PCI桥2外，没有其他桥片，于是继续回退到PCI总线0，并将PCI桥1的Subordinate Bus number寄存器赋值为3。

(8)      在PCI总线0上，系统软件扫描到PCI桥4，则首先将PCI桥4的Primary Bus Number寄存器赋值为0，而将Secondary Bus Number寄存器赋值为4，即PCI桥1的上游PCI总线号为0，而下游PCI总线号为4。

(9)      系统软件发现PCI总线4上没有任何PCI桥，将结束对PCI总线4的扫描，并将PCI桥4的Subordinate Bus number寄存器赋值为4，之后回退到PCI总线4的上游总线，即PCI总线0继续进行扫描。

(10)  系统软件发现在PCI总线0上的两个桥片PCI总线0和PCI总线4都已完成扫描后，将结束对PCI总线的DFS遍历全过程。

2.PCI 总线device号的分配

PCI设备的IDSEL信号与PCI总线的AD[31:0]信号的连接关系决定了该设备在这条PCI总线的设备号。实际上在系统中，每个PCI槽上的所独有的信号线是：INTA、INTB、INTC、INTD、IDSEL，每个槽上的IDSEL对应于AD[31:11]中的一根。（如图2‑12所示，在配置读写总线事务的地址周期中，AD[10:0]信号已经被Function Number和Register Number使用，因此PCI设备的IDSEL只能与AD[31:11]信号连接。）

一条PCI总线能够挂接21个设备，在实际的应用中，由于PCI总线的负载能力有限，即便总线频率为33MHz的情况下，在一条PCI总线中最多也只能挂接10个负载。

3.配置请求

其中CONFIG_ADDRESS寄存器存放PCI设备的ID号，而CONFIG_DATA寄存器存放进行配置读写的数据。

PCI总线定义了两类配置请求，一个是Type 00h配置请求，另一个是Type 01h配置请求。PCI总线使用这些配置请求访问PCI总线树上的设备配置空间，包括PCI桥和PCI Agent设备的配置空间。

在地址周期中，HOST主桥使用配置读写总线事务，将CONFIG_ADDRESS寄存器的内容拷贝到PCI总线的AD[31:0]信号线中。CONFIG_ADDRESS寄存器与Type 01h配置请求的对应关系如图2‑11所示。



从图2‑11中可以发现，CONFIG_ADDRESS寄存器的内容基本上是原封不动的拷贝到PCI总线的AD[31:0]信号线上的[3]。其中CONFIG_ADDRESS的Enable位不被拷贝，而AD总线的第0位为必须为1，表示当前配置请求是Type 01h。

当PCI总线接收到Type 01配置请求时，将寻找合适的PCI桥[4]接收这个配置信息。如果这个配置请求是直接发向PCI桥下的PCI设备时，PCI桥将接收个Type 01配置请求，并将其转换为Type 00h配置请求；否则PCI桥将当前Type 01h配置请求原封不动的传递给下一级PCI总线。

如果HOST主桥或者PCI桥发起的是Type 00h配置请求，CONFIG_ADDRESS寄存器与AD[31:0]的转换如图2‑12所示。



当以下两种请求之一满足时，HOST主桥或者PCI桥将生成Type 00h配置头，并将其发送到指定的PCI总线上。

(1)      CONFIG_ADDRESS寄存器的Bus Number字段为0时，处理器访问CONFIG_DATA寄存器时，HOST主桥将直接向PCI总线0发出Type 00h配置请求。因为与HOST主桥直接相连的PCI总线号为0，此时表示HOST主桥需要访问与其直接相连的PCI设备。

(2)      当PCI桥收到Type 01h配置头时，将检查Type 01配置头的Bus Number字段，如果这个Bus Number与PCI桥的Secondary Bus Number相同，则将这个Type 01配置头转换为Type 00h配置头，并发送到该PCI桥的Secondary总线上。如果不相同，并将其转发到Secondary Bus。
