1、在matlab命令行窗口输入sf :创建带有stateflow状态图的simulink模型(如图1),同时打开stateflow模块库(如图2)

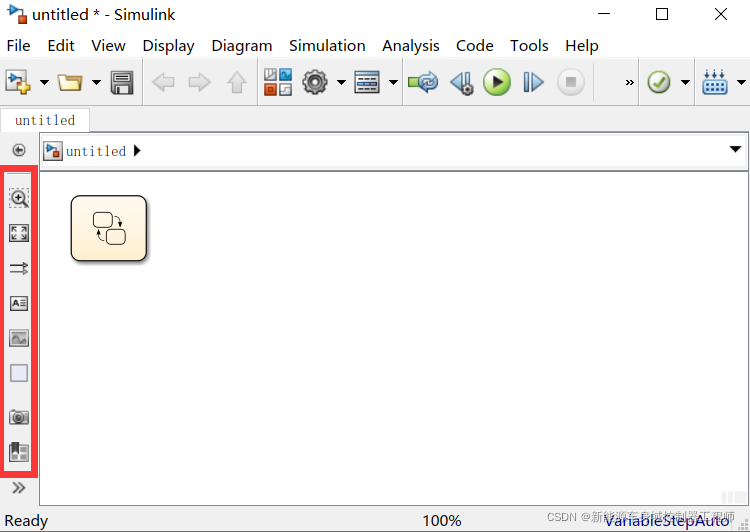

图1:
窗口中左边红色矩形区域内表示可以添加进去的对象。

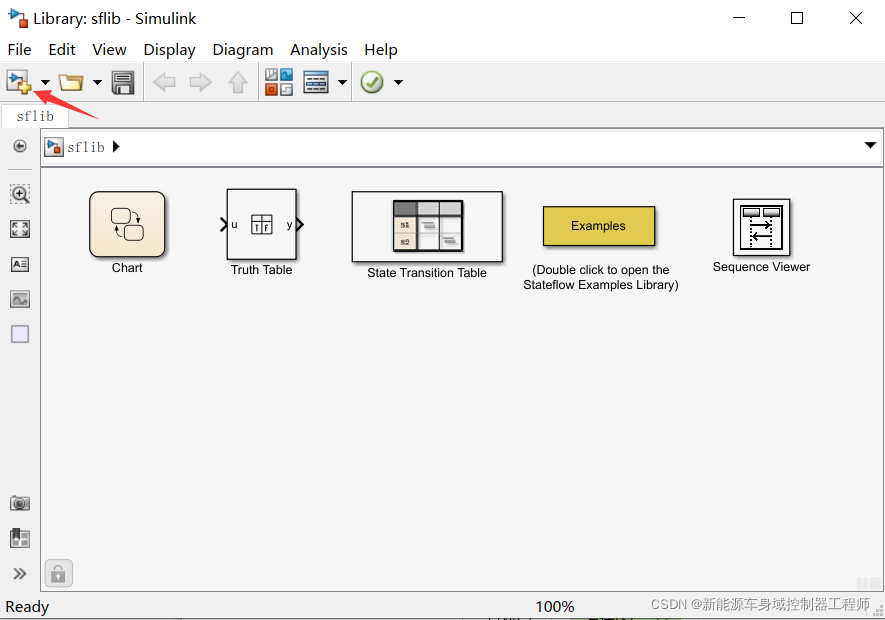

图2:
stateflow模块库里包含了chart、真值表(Truth Table)、状态转移表(State Transition Table)、一些例子(Examples)。
双击图1中的chart,出现编辑区域,在这里可以实现逻辑控制策略。
2、在matlab命令行窗口输入sflib : 仅创建stateflow模块库,点击图二中箭头所指的按钮可以新建一个simulink模型,新建后可以将图二中的模块拖曳到模型中。
3、在matlab命令行窗口输入sfnew -matlab(w后加一个空格) :仅创建带有stateflow状态图的simulink模型,双击chart,打开编辑区域(如图3),并看向图片中箭头指向处有一个matlab图标,表示用这种方式创建出的编辑区中的逻辑语句是用matlab语言进行书写的。
图3:
