（三）smali 入门

Android代码在 Dalvik虚拟机 运行

baksmali 是安卓系统中Dalvik中所用的汇编器 和 反汇编器

dex文件 反汇编后得到 smali文件

smali代码拥有自己特定的格式语法

smali目前在Google code是一个开源项目，被广泛的用于广告注入、汉化、破解等方面

1. smali 数据类型

java 数据类型	Type descriptor 字节码类型描述符
int	I
float	F
double	D
boolean	Z
char	C
byte	B
short	S
long	J
void	V

2. smali 对象（引用类型的对象）

java 对象类型	Type descriptor 字节码类型描述符
package.name.Object	Lpackage/name/Object;
	L表示 对象类型，这是一个对象
	xxx.yyy.zzz 变成 xxx/yyy/zzz 格式的目录层级结构
	; 表示对象名称结束

String字符串本身是个对象

3. smali 数组

java 数据类型	Type descriptor 字节码类型描述符
int [ ]	[ I
object [ ] [ ]	[ [ Ljava/lang/Object

二维数组：
在java中：

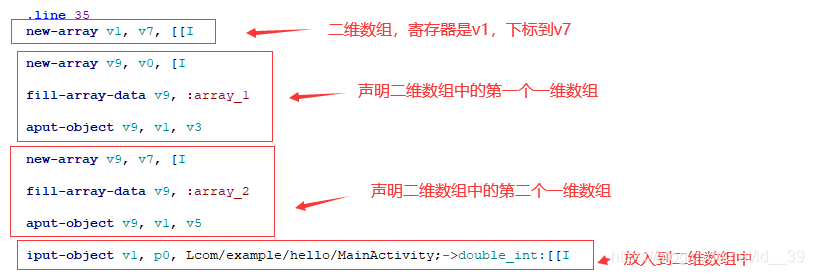

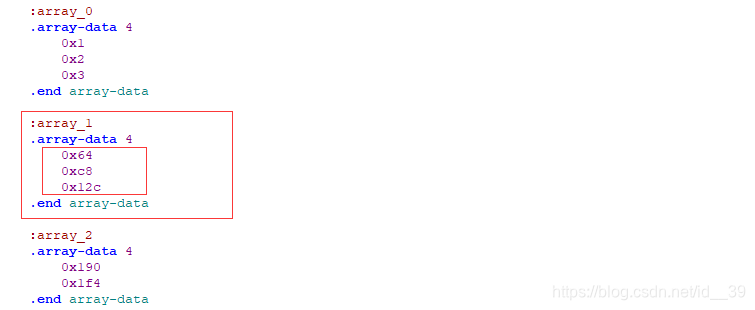

在smali中：

#声明了三个不同类型的二维数组
.field private double_int:[[I

.field private double_obj:[[Ljava/lang/Object;

.field private double_string:[[Ljava/lang/String;

4. smali 方法的表现形式

方法在smali中以.method 指令声明

# direct methods
.method <访问权限> [关键字] 方法名(参数)返回值类型
.locals 指定局部变量的个数
.param  方法的参数
.line  代码在原文件中的行号
.end  结尾

Lcom/example/hello/MainActivity;->methodName(IZD)Z

• Lcom/example/hello/MainActivity;：用于声明具体的类型，以便JVM寻找
• methodName：表示方法名称
• IZD：连写的，没有分隔符，表示该方法需要三个参数，分别为int、boolean、double
• Z：最后括号后的Z，表示这个函数的返回对象类型是boolean型，如果是V，表示返回值为空
• （如果需要调用构造方法，则MethodName为：<init>）

5. smali 字段的表现形式

java 中字段的表现形式	smali 中字段的表现形式
private objectType fieldName;	.field fieldName:objectType

# instance fields   实例字段
.field <访问权限> [修饰关键字] <字段名> : 类型

# static field  静态字段
 .field <访问权限> static [修饰关键字] <字段名> : 类型

例如：字段的声明对比如下：
在java中：

smali中：

文件格式：

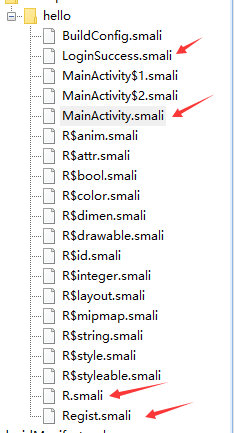

无论是 普通类、抽象类、接口类、内部类，反编译是，都会用单独的smali文件存放。
java中：

smali中：

.class <访问权限> [修饰关键字] <类名称>
.super <父类>
.source <源文件名称>

每个smali文件开头都是如下三行：

.class public Lcom/example/hello/MainActivity;
.super Landroidx/appcompat/app/AppCompatActivity;
.source "MainActivity.java"

• 第一行：.class 指令 指定当前的类名称。此处是public
• 第二行：.super 指令 指定当前类的父类
• 第三行：.source 指令指定当前的源文件名称

6. smali 寄存器指令

在Dalvil虚拟机字节码中，寄存器有两种命名方式：

• v 命名法（v0、v1、v2……）
• p 命名法（p0、p1、p2……）

v 命名法	p 命名法	寄存器含义
v0	v0	第一个局部变量寄存器
v1	v1	第二个局部变量寄存器
……	……	中间的局部变量寄存器依次递增且名称相同
vM-N	p0	第一个参数寄存器
……	……	中间的参数寄存器分别依次递增
vM-1	pN-1	第N局部变量寄存器

比较v命名法与p命名法：

v 命名法	p 命名法
以 .registers开头	以 .limit开头
以 v2 作为this的引用	以 p0 作为this的引用
以M-N命名N 个参数的寄存器	用 p 命名法

v 指向寄存器
p 一般是某个java原有的代码有参数，或者指向this的或者直接变量

Dalvil参数传递规则：如果一个函数使用了M个寄存器、拥有N个参数，则参数使用最后N个寄存器，局部变量从v0开始一直递增到前M-N个（被传入的“隐藏”的对象引用this）

7. smali 指令

7.1 空指令：

指令助记符	指令功能描述
nop	代码对齐，无操作

7.2 数据操作指令（此类操作常用于赋值）：

指令基本格式：[op]-[type](可选)/[位宽，默认4位] [目标寄存器],[源寄存器](可选)

指令助记符	指令功能描述
move v0,v1	将v1寄存器的数据赋值给v0寄存器，非对象类型
move-object v0,v1	将v1寄存器的数据赋值给v0寄存器，对象类型
move-wide v0,v1	将寄存器对v1中的值移入到v0寄存器对中
move-result v1	将这个指令的上一条指令计算结果，移入到v1寄存器中（需要配合invoke-static、invoke-virtual等指令使用）
move-result-object v1	将上条计算结果的对象指针移入v1寄存器（多用于函数的返回值）
move-result-wide v1	将上条计算结果（双字）的对象指针移入v1寄存器
move-exception v1	将异常移入v1寄存器，用于捕获try-catch语句中的异常

7.3 返回操作指令：

指令助记符	指令功能描述
return-void	返回void
return v1	返回v1寄存器中的值
return-object v1	返回v1寄存器中的对象指针
return-void	返回void

7.4 数据定义指令：

• const：数据定义 指令
• /number：表示赋值到寄存器的数据的长度
• vA：寄存器
• #+B……：表示数据

指令助记符	指令功能描述
const/4 vA,#+B	将4位宽度的立即数 带符号 扩展到32位，赋值到vA寄存器
const/16 vA,#+BBBB	将16位宽度的立即数 带符号 扩展到32位，赋值到vA寄存器
const vA,#+BBBBBBBB	将32位宽度的立即数 赋值到vA寄存器
const wide/16 vA,#+BBBB	将16位宽度的立即数 带符号 扩展64位，赋值到vA寄存器
const wide/32 vA,#+BBBB	将32位宽度的立即数 带符号 扩展到64位，赋值到vA寄存器
const wide vA,#+BBBBBB	将64位宽度的立即数 ，赋值到vA寄存器
const-string vA,string@aaaa	将字符串常量的引用 赋值给vA
const/high16 vA+BBBB0000	将16位宽度的立即数 右扩展扩展到32位，赋值给vA寄存器
const-class vA,type@AAA	将一个类class 的引用赋值给vA寄存器

const/4和const/16的区别：

• const/4 表示半个字节，也就是4位。-2^3~23-1 -8~7

• const/16 表示两个字节，16位。-2^15~215-1 -32768~32767

局部变量定义：

.local v0,“a”:I：将v0的值赋值给 变量a

7.5 方法调用指令：

调用方法的基本格式：invoke-kind{vA,vB,vC,vD},meth@BBBB

• invoke：调用方法 指令
• -xxxx：调用的方法 的类型
• vA~vD：为需要的参数，根据顺序一一对应
• BBBB：代表方法引用

指令助记符	指令功能描述
invoke-virtual	调用实例的虚方法，通常成员对象实例的方法都有该指令调用（用于调用一般的，非private、非static、非final、非构造函数的方法，它的第一个参数往往会传p0，也就是this指针）
invode-super	调用父类的虚拟方法（用于调用父类中的方法，其他和invoke-virtual保持一致）
invoke-direct	调用直接方法，通常私有方法都以该指令调用（用于调用private修饰的方法，或者构造方法）
invoke-static	调用静态方法（比如一些工具类）
invoke-interface	用于调用interface中的方法
invoke-kind / range {vB-vN},method@BBB	参数列表是连续的寄存器列表

7.6 比较指令：

cmp：比较两个寄存器中值的大小，并将结果存储在目标寄存器中。
基本格式为：cmp 目标寄存器 vB vC

指令助记符	指令功能描述
cmpl vA,vB,vC（less than）	比较 vB,vC 较小值。如果vB=vC ,则vA=0 ；如果 vC较小 ,则vA存储正数。vB小 ,则vA存储负数
cmpg vA,vB,vC（greater than）	比较 vB,vC 较大值。如果vB=vC ,则vA=0 ；如果 vC较大 ,则vA存储正数。vB大 ,则vA存储负数

指令助记符	指令功能描述
cmpl-float vA,vB,vC	比较浮点型和长整型的数据。
cmpg-float vA,vB,vC	比较浮点型和长整型的数据。
cmpl-double vA,vB,vC	比较double型的数据
cmpg-double vA,vB,vC	比较double型的数据
cmpg-long vA,vB,vC	比较long型的数据

7.7 跳转指令：

指令助记符	指令功能描述
if-test vA,vB,+CCC	条件跳转指令，比较两个寄存器vA和vB的值，然后进行条件跳转
if-eq v1,v2,:cond_0	如果v1 = v2，则进入分支cond_0
if-ne v1,v2,:cond_0	如果v1 != v2，则进入分支cond_0
if-gt v1,v2,:cond_0	如果v1 > v2，则进入分支cond_0
if-ge v1,v2,:cond_0	如果v1 >= v2，则进入分支cond_0
if-lt v1,v2,:cond_0	如果v1 < v2，则进入分支cond_0
if-le v1,v2,:cond_0	如果v1 <= v2，则进入分支cond_0
就与0比较：
if-testz vA,+cccc	条件跳转指令，比较寄存器vA与0的值，满足后跳转
if-eqz v1,:cond_0	如果寄存器v1的值 ==0，则跳转到cond_0
if-gtz v1,:cond_0	如果寄存器v1的值 >0，则跳转到cond_0
if-gez v1,:cond_0	如果寄存器v1的值 >=0，则跳转到cond_0
if-ltz v1,:cond_0	如果寄存器v1的值 <0，则跳转到cond_0
if-lez v1,:cond_0	如果寄存器v1的值 <=0，则跳转到cond_0
其他跳转：
goto +cccc	无条件跳转到指定位置，偏移量为8位 宽度，且不为0
goto/16 +cccc	无条件跳转到指定位置，偏移量为16位 宽度，且不为0
goto/32 +cccc	无条件跳转到指定位置，偏移量为32位 宽度，且不为0
packed-switch vA,+bbbbbb	根据+bbbbbb给定的跳转偏移列表进行匹配vA寄存器的值，跳转到指定指令。其中，偏移量的匹配值是 有规律递增的
sparse-switch vA,+bbbbbb	根据+bbbbbb给定的跳转偏移列表进行匹配vA寄存器的值，跳转到指定指令。其中，偏移量的匹配值是 无规律的

作业1：

在java中：

	# 实际中不这样写，需要用一个函数，这里只说逻辑
    private int age = 20;
    private String  identity;
if  (age>18){
        identity = "成年";
    }else{
        identity = "未成年";
    }

在smali中:

.field private age:I
.field private identity:Ljava/lang/String;
const/4 v0,0x14
const/4 v1,0x12

if-le v0,v1,:cond_0     #这里与原java代码是反着判断的
const-string v4,"成年"

cond_0:
const-string v3,"未成年"

7.8 字段操作指令：

基本格式：iinstance-op vA,vB,field @CCCC

• vA寄存器存放读的结果或写的数据
• vB字段的引用
• field是字段值的引用
• type是类型后缀，如char、byte、short、

指令助记符	指令功能描述
普通字段操作：
iget	取值，用于操作int这种的值类型
iget-wide	取值，用于操作wide型字段
iget-object	取值，用于操作对象引用
iget-boolean	取值，用于操作布尔类型
iget-byte	取值，用于操作字节类型
iget-char	取值，用于操作字符类型
iget-short	取值，用于操作short类型
iput	赋值，用于操作int这种的值类型
iput-wide	赋值，用于操作wide型字段
iput-object	赋值，用于操作对象引用
iput-boolean	赋值，用于操作布尔类型
iput-byte	赋值，用于操作字节类型
iput-char	赋值，用于操作字符类型
iput-short	赋值，用于操作short类型

以上的 i 都可以换成 a 或者 s，分别用于操作 数组字段 或者 静态字段。

作业2：

在java中：

    private String name1 = "zhangsan";
    private String name2 = "lisi";
    private int age1 = 20;
    private Object names[]= {name1,name2,"wangwu"};

在smali中：

# instance fields
.field private name1:Ljava/lang/String;
.field private name2:Ljava/lang/String;
.field private age1:I
.field private names:[Ljava/lang/Object;

# direct methods
.method public constructor <init>()V
	.locals 9
	#调用了一个方法
	invoke-direct {p0}, Landroidx/appcompat/app/AppCompatActivity;-><init>()V

	#上面是声明了，这里需要为声明的对象赋值
	const-string v0, "zhangsan"
    iput-object v0, p0, Lcom/example/hello/Regist;->name1:Ljava/lang/String;
    const-string v1, "lisi"
    iput-object v1, p0, Lcom/example/hello/Regist;->name2:Ljava/lang/String;
	const/4 v2,0x14
	# 用来放数组长度
	const/4 v6,0x3

	# 声明一个新数组，寄存器位置为v5，长度为v6
	new-array v5, v6, [Ljava/lang/Object;

	const/4 v7,0x0
	aput-object v0, v5, v7    # 将v0的数据放入v5中，下标位置为v7

	const/4 v8,0x1
	aput-object v1, v5, v8    # 将v1的数据放入v5中，下标位置为v8

	const/4 v9,0x2
	const-string v4,"wangwu"
	aput-object v4, v5, v9    # 将v4的数据放入v5中，下标位置为v9
	# 将v5中的数据放入对象names中
	 iput-object v5, p0, Lcom/example/hello/MainActivity;->names:[Ljava/lang/Object;
	 return-void
	 .end method

作业3：

循环：

private int a=2;
private int aa;
public void test(){
for(int i=0;i<4;i++){}
aa=a;
}

.class public Lcom/example/hello/Regist;
.super Landroidx/appcompat/app/AppCompatActivity;
.source "Regist.java"

# instance fields
.field private a:I
.field private aa:I

# direct methods
.method public constructor <init>()V
    invoke-direct {p0}, Landroidx/appcompat/app/AppCompatActivity;-><init>()V

    const/16 v0, 0x2
    iput v0, p0, Lcom/example/hello/Regist;->a:I
 .end method

 # virtual methods
.method public test()V
	#准备一个0
	 const/4 v1, 0x0
	 #准备一个i
	.local v2, "i":I
	#开始循环
	 :goto_0
	 # 准备一个4
	const/4 v1, 0x4
	#判断i>=4
	if-ge v2, v1, :cond_0
	#这里中间是循环体中的内容
	# i自增
	add-int/lit8 v2, v2, 0x1
	#再跳转到循环
	 goto :goto_0
	 .end local v2    # "i":I
	 #判断不成功，跳出循环
    :cond_0
    iget v0, p0, Lcom/example/hello/LoginSuccess;->a:I   # 取出a的值

    iput v0, p0, Lcom/example/hello/LoginSuccess;->aa:I   # 赋值给aa
    return-void
.end method

7.9 数据运算指令：

基本格式：bin-op vA,vB,vC（对寄存器vB和vC进行binop算数运算，结果复制到vA寄存器）

指令助记符	指令功能描述
算数运算：
add-type	加法（type有：int、long、float、double）
sub-type	减法
mul-type	乘法
div-type	除法
rem-type	取模
逻辑运算与位运算：
and-type2	逻辑与（type2只有：int、long）
or-type2	逻辑或
xor-type2	逻辑非
shl-type2	有符号数左移
shr-type2	有符号数右移
ushr-type2	无符号数右移
binop/lit8 vA,vB,#+cccc	将寄存器vB的值与常量cccc进行算数运算，结果赋值给vA
binop/lit16 vA,vB,#+cccc
binop/2addr vA,vB	将vA寄存器与vB寄存器的值进行binop运算，值赋值给vA

7.10 数据转换指令

指令助记符	指令功能描述
unop vA,vB	数据类型转换
neg-type vx,vy	计算 vx =- vy（type-后可以接类型int、long、float、double）
not-type vx,vy
type1-to-type2	转换类型
int-to-type
int-to-char
int-to-short
例如：
double-to-int v0,v1

7.11 锁与异常操作指令

指令助记符	指令功能描述
锁：（多用在多线程程序中，对同一对象操作）
monitor-enter vA	为指定的对象获取锁
monitor-exit vA	释放指定对象的锁
异常：
throw	抛出一个指定类型的异常

7.12 实例操作指令

指令助记符	指令功能描述
new-instance vA,type@BB	构造一个指定类型的实例，并把引用值给寄存器
instance-of vA,vB,type@CC	判断vB寄存器的引用对象是否可以转为指定类型，是vA就复制1，否vA复制0
check-cast vA,type@BB	把寄存器引用对象转为指定类型，不行就抛出异常

**指令学习英文文档**：http://pallergabor.uw.hu/androidblog/dalvik_opcodes.html
