异步FIFO的异步复位顺序与复位释放顺序？

异步FIFO的异步复位顺序与复位释放顺序？

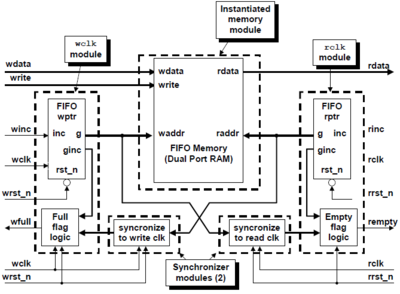

如下图所示，FIFO所用的存储结构为1R1W的双端口RAM，RAM存在读写冲突问题时，读出的数据会是不稳定状态，即当读操作和写操作同时发生且读写地址相同则RAM会发生读写冲突。

注意：在FIFO正常工作状态，内部存储RAM是不会发生读写冲突的，只有当不合理复位操作才会导致FIFO内部RAM发生读写冲突。

图中的两个复位：wrst_n和rrst_n均为异步复位

1、那么在FIFO初始化过程中，是先复位写端口（wrst_n=0）还是先复位读端口（rrst_n=0）呢？

先复位读端口，后复位写端口，能够有效避免FIFO内部RAM读写冲突。

这里有朋友困惑了，为什么先复位写端口会出现读写冲突呢？

请看下图：

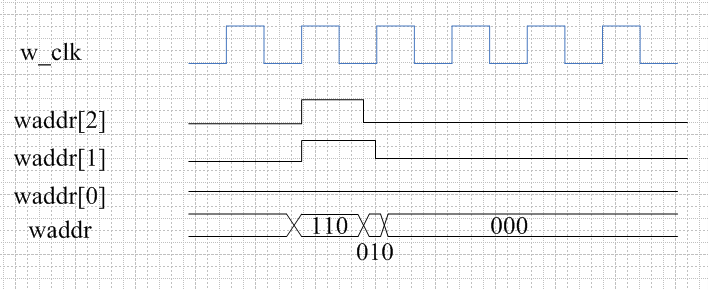

假设FIFO深度为8，则写地址waddr为3位，则在写地址产生模块（FIFOwptr）中waddr[2:0]则对应3个寄存器，每个寄存器的复位信号的延时不完全一致，所以存在有些复位信号早到达，有些晚到达，造成在写时钟采样沿发生非理想跳变，如waddr从3’b110跳变到3’b010,从而RAM输入的写地址从3’b110跳变到3’b010。



如图所示，waddr[2]对应的复位信号早于其他地址位到达，且在时钟采样沿前跳变，本应写入RAM的地址应该为3'b110，应为复位信号的影响，现在跳变为了3'b010,若此时读端口的地地址为3'b010，此时发生RAM读写冲突，读出的数据不确定。此时的不确定数据会先后级传递，造成不确定的电路异常。

而在FIFO正常状态（FIFO中有数据的情况），写数据waddr一直大于读地址raddr，因而不会发生读写冲突。

先复位读端口则写地址大于读地址，则不会发生读写冲突。

2、在复位释放时，先释放读端口还是先释放写端口？

先释放读端口，后释放写端口，能够避免FIFO溢出但是没有上报的情况。

在芯片初始化完成后，芯片内部各模块是处于复位状态，因此需要依次复位释放，其中就包含了FIFO的复位释放。

 在IC设计中，我们是不允许FIFO溢出的，但是一旦有溢出必须有中断上报机制。

在一些FIFO设计中，读端口非空即读，且读时钟频率大于写时钟，此种情况下，在正常工作状态，FIFO不会溢出，因此此类FIFO没有反压流控和溢出中断上报机制。

若先复位释放写端口，则数据会不断写入到FIFO中，而此时读端口没有释放，这段时间内可能会发生FIFO溢出并且没有任何信息上报，因此不合理。
