思科 vlan与trunk

1.Vlan与trunk配置
问题
VLAN（虚拟局域网）是对连接到的第二层交换机端口的网络用户的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行网络分段。一个VLAN可以在一个交换机或者跨交换机实现。VLAN可以根据网络用户的位置、作用、部门或者根据网络用户所使用的应用程序和协议来进行分组。基于交换机的虚拟局域网能够为局域网解决冲突域、广播域、带宽问题。
1)按企业部门规划vlan
2)配置交换机之间的链路为中继链路
方案
企业网络的拓扑如图－1所示：

图－1
步骤
实现此案例需要按照如下步骤进行。
步骤一：将两台交换机所连的f0/24端口设置为中继模式
为了使得不同交换机上相同的VLAN可以通信，需要交换机间的链路可以承载所有VLAN数据。Trunk链路不属于任何VLAN，但是可以承载所有VLAN通信。
tarena-sw1(config)#interface fastEthernet 0/24
tarena-sw1(config-if)#switchport mode trunk
tarena-sw1(config-if)#
tarena-sw2(config)#interface fastEthernet 0/24
tarena-sw2(config-if)#switchport mode trunk
tarena-sw2(config-if)#
步骤二：分别在tarena-sw1和tarena-sw2上创建人事部VLAN5和销售部VLAN10
tarena-sw1(config)#vlan 5
tarena-sw1(config-vlan)#name HR
tarena-sw1(config-vlan)#exit
tarena-sw1(config)#vlan 10
tarena-sw1(config-vlan)#name Sales
tarena-sw1(config-vlan)#exit
tarena-sw1(config)#
tarena-sw2(config)#vlan 5
tarena-sw2(config-vlan)#name HR
tarena-sw2(config-vlan)#exit
tarena-sw2(config)#vlan 10
tarena-sw2(config-vlan)#name Sales
tarena-sw2(config-vlan)#exit
tarena-sw2(config)#
步骤三：将PC1所连的tarena-sw1的f0/1端口和PC3所连的tarena-sw2的f0/3加入到人事部VLAN5；将PC2所连的tarena-sw1的f0/2端口和PC4所连的tarena-sw2的f0/4加入到销售部VLAN10
把交换机端口加入到VLAN时，也可以不指定switchport mode access，但是有些交换机的端口默认是企望或自动状态。如果该端口所连用户通过软件协商成中继状态，那么他就可以向任何VLAN发送数据，对安全产生威胁。因此，强烈建议设置switchport mode access语句。
tarena-sw1(config)#interface fastEthernet 0/1
tarena-sw1(config-if)#switchport mode access
tarena-sw1(config-if)#switchport access vlan 5
tarena-sw1(config-if)#exit
tarena-sw1(config)#interface fastEthernet 0/2
tarena-sw1(config-if)#switchport mode access
tarena-sw1(config-if)#switchport access vlan 10
tarena-sw1(config-if)#exit
tarena-sw1(config)#
tarena-sw2(config)#interface fastEthernet 0/3
tarena-sw1(config-if)#switchport mode access
tarena-sw2(config-if)#switchport access vlan 5
tarena-sw2(config-if)#exit
tarena-sw2(config)#interface fastEthernet 0/4
tarena-sw1(config-if)#switchport mode access
tarena-sw2(config-if)#switchport access vlan 10
tarena-sw2(config-if)#exit
tarena-sw2(config)#
步骤四：分别在两台交换机上验证VLAN配置结果
交换机所有端口默认都属于VLAN1，VLAN1是交换机预设VLAN，它还有一些特殊应用，不能被删除。
tarena-sw1#show vlan brief
VLAN Name Status Ports

---

1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6
Fa0/7, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23
5 HR active Fa0/1
10 Sales active Fa0/2
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
tarena-sw1#
tarena-sw2#show vlan brief
VLAN Name Status Ports

---

1 default active Fa0/1, Fa0/2, Fa0/5, Fa0/6
Fa0/7, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23
5 HR active Fa0/3
10 Sales active Fa0/4
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
tarena-sw2#
结果显示已经将端口加入到相应VLAN中
步骤五：查看交换机的中继端口状态：
注意端口的Administrative Mode和Operational Mode，管理模式Administrative Mode是指该端口配置模式，而操作模式Operational Mode才是真正生效的模式。比如端口的管理模式Administrative Mode有可能是动态企望dynamic desireble模式，但操作模式Operational Mode是中继trunk。
tarena-sw1#show interfaces fastEthernet 0/24 switchport
Name: Fa0/24
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: trunk
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: dot1q
Negotiation of Trunking: On
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 1 (default)
Voice VLAN: none
Administrative private-vlan host-association: none
Administrative private-vlan mapping: none
Administrative private-vlan trunk native VLAN: none
Administrative private-vlan trunk encapsulation: dot1q
Administrative private-vlan trunk normal VLANs: none
Administrative private-vlan trunk private VLANs: none
Operational private-vlan: none
Trunking VLANs Enabled: ALL
Pruning VLANs Enabled: 2-1001
Capture Mode Disabled
Capture VLANs Allowed: ALL
Protected: false
Appliance trust: none
tarena-sw1#
结果显示tarena-sw1的f0/24端口当前为中继链路，采用了802.1q的封装
步骤六：从PC1[192.168.5.10/24]测试到PC3[192.168.5.20/24]的连通性
PC>ping 192.168.5.20
Pinging 192.168.5.20 with 32 bytes of data:
Reply from 192.168.5.20: bytes=32 time=27ms TTL=128
Reply from 192.168.5.20: bytes=32 time=22ms TTL=128
Reply from 192.168.5.20: bytes=32 time=22ms TTL=128
Reply from 192.168.5.20: bytes=32 time=5ms TTL=128
Ping statistics for 192.168.5.20:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 5ms, Maximum = 27ms, Average = 19ms
PC>
结果表明两台处于相同VLAN的PC可以互通。不同VLAN的主机，即使IP地址在相同网络也不能通信。如果想实现VLAN间的互通，需要用到后面的“VLAN间路由”知识。
步骤七：从PC2[192.168.10.10]测试到PC4[192.168.10.20]的连通性
PC>ping 192.168.10.20
Pinging 192.168.10.20 with 32 bytes of data:
Reply from 192.168.10.20: bytes=32 time=25ms TTL=128
Reply from 192.168.10.20: bytes=32 time=11ms TTL=128
Reply from 192.168.10.20: bytes=32 time=13ms TTL=128
Reply from 192.168.10.20: bytes=32 time=12ms TTL=128
Ping statistics for 192.168.10.20:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 11ms, Maximum = 25ms, Average = 15ms
PC>
结果表明两台处于相同VLAN的PC可以互通
2.以太通道配置
问题
企业需要增加带宽和网络可用性，以太通道可以同时满足这两个条件，而又无需购买新设备。
用练习一，通过调整FTP服务端配置，实现以下目标：
方案
在某些环境下，为了在现有条件下增加带宽而不增加额外的设备，以太通道是可用技术之一。以太通道为交换机提供了端口捆绑的技术，允许两个交换机之间通过两个或多个端口并行连接，同时传输数据，以提供更高的带宽。
企业网络模拟拓扑环境如图－2所示：

图－2
步骤
实现此案例需要按照如下步骤进行。
步骤一：在交换机A上分别配置以太通道
太通道的配置模式与Trunk类似，也有开启、企望等。同样的，在生产环境下都是强制设置以太通道处于on的状态，而不是让它们自动协商。
tarena-sw1(config)# interface range fastEthernet 0/1 – 2
tarena-sw1(config-if-range)#channel-group 1 mode on
tarena-sw1(config-if-range)#
步骤二：在交换机B上分别配置以太通道
tarena-sw2(config)# interface range fastEthernet 0/3 – 4
tarena-sw2(config-if-range)#channel-group 1 mode on
tarena-sw2(config-if-range)#
步骤三：在交换机A上查看以太通通道配置
tarena-sw1# show etherchannel 1 summary
Flags: D - down P - in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------±------------±----------±--------------------------------
1 Po1(SU) - Fa0/1§ Fa0/2§
根据输出最后一行小括号中的提示，可以获知以太通道是二层的（S）、正在被使用的（U），端口Fa0/1和Fa02在以太通道中（P）。
步骤四：创建以太通道后，系统会增加一个名称为Port-channel 1的端口，可以通过show running-config命令查看到其信息
tarena-sw2#show running-config
Building configuration…
Current configuration : 1308 bytes
!
version 12.2
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname tarena-sw2
!
!
… …
interface Port-channel 1 //以太通道信息
switchport mode trunk
!
… …
3.DHCP服务配置
问题
大型企业网络客户机数量较多，客记机IP地址配置如果都为静态配置存在如下问题：
1)增加网络管理员工作量
2)静态手动配置容易输入错误
3)静态手动配置容易冲突
方案

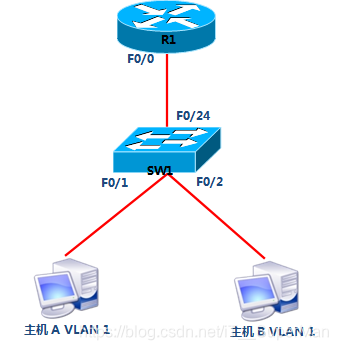

在路由器上配置DHCP服务为客户端自动分配IP地址如图-3所示：

图-3
VLAN 1：192.168.1.0/24
网关192.168.1.244
首选DNS为202.106.0.20
预留IP地址打印服务器：192.168.1.1
预留IP地址文件服务器：192.168.1.10

步骤
实现此案例需要按照如下步骤进行。
步骤一：路由器R1配置DHCP服务
1）配置路由器接口IP
R1(config)#interface fastEthernet 0/0
R1(config-if)#ip address 192.168.1.254 255.255.255.0
R1(config-if)#no shutdown
2）DHCP服务配置

R1(config)#ip dhcp pool vlan1
R1(dhcp-config)#network 192.168.1.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.1.254
R1(dhcp-config)#dns-server 202.106.0.20
R1(config)#ip dhcp excluded-address 192.168.1.1
R1(config)#ip dhcp excluded-address 192.168.1.100

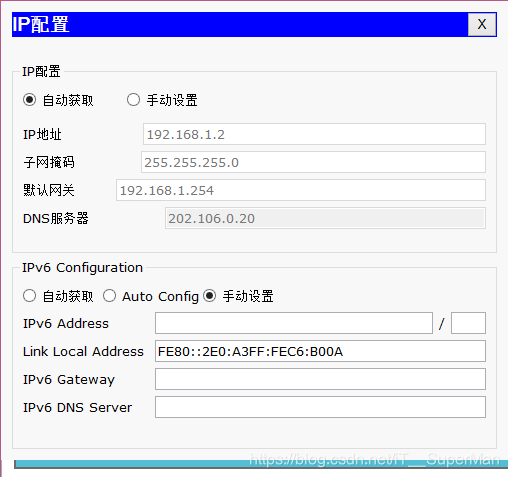

3）设置主机A的IP配置为自动获取如图-4所示：

图-4
