本文详细记录了使用J-LinkV8工具，IAR版本6.6，在K70EKT43硬件平台上通过ADC0和ADC1模块进行单端验证的实验过程。实验中配置了ADC模块的通道选择，并通过串口输出了外部复位、硬件参数等信息。实验展示了如何读取ADC模块的单端AD值，并提供了例程及示例代码。

By Mcuzone

使用J-LinkV8

IAR版本6.6
调试串口波特率：115200
基于MDKK70-EK_T43硬件平台

#define ADC0_CHANA    21         // set to desired ADC0 channel trigger A
#define ADC0_CHANB    22         // set to desired ADC0 channel trigger B

#define ADC1_CHANA    18        // set to desired ADC1 channel trigger A
#define ADC1_CHANB    23       // set to desired ADC1 channel trigger B

实验现象：
编译并下载调试程序
单端验证（已被配置为单端）：分别为K70EKT43上的ADC0_SE16、ADC1_SE16、VREF_OUT、DAC1_OUT所在引脚的的单端AD值。
下面的结果是把这四只脚都接地的结果，可以看到AD值很小。

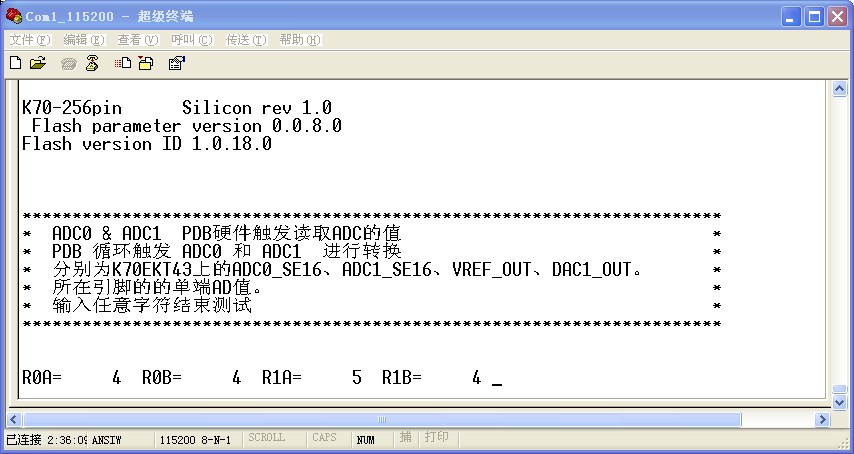

串口输出信息：
External Pin Reset
K70-256pin      Silicon rev 1.0
Flash parameter version 0.0.8.0
Flash version ID 1.0.18.0

**********************************************************************
*  ADC0 & ADC1  PDB硬件触发读取ADC的值                               *
*  PDB 循环触发 ADC0 和 ADC1  进行转换                               *
*  分别为K70EKT43上的ADC0_SE16、ADC1_SE16、VREF_OUT、DAC1_OUT。      *
*  所在引脚的的单端AD值。                                            *
*  输入任意字符结束测试                                              *
**********************************************************************

R0A=     4  R0B=     4  R1A=     5  R1B=     4

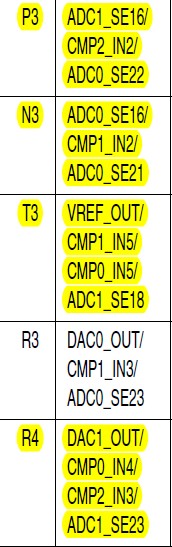

本实验用的引脚：
