PRD杂记(6）

Pentaho学习笔记--report designer 5.4学习(6)【原】

  (2016-05-05 10:31:12)

转载▼

标签：  it

分类： BI

最后想做一个杂记。

就是想把一些知道的， 没写的，可以实现的。做一个简单的概括。

也当时给PRD的学习做一个小结了。

1.关于列表

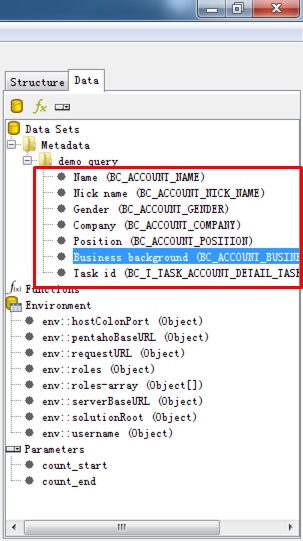

其实生成列表很简单，绑定了数据源之后，把元数据一个一个拖到画板上的[detail]区域就可以了。

在运行的时候，[detai]区域会按变量名，自行迭代，直到数据显示完毕。

当然，还有另一种方式也可以实现

从左侧控件栏拖拽对应类型的控件，放到[detail]区域，然后在右侧绑定数据源的方式。

这种方式比起直接拖拽元数据的的方式来，可以自定义更多的显示排版和样式。

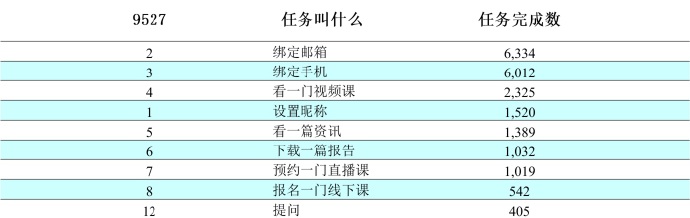

2.隔行颜色

很多情况下，希望显示的列表有如下这种效果，拥有不同的单双行颜色。

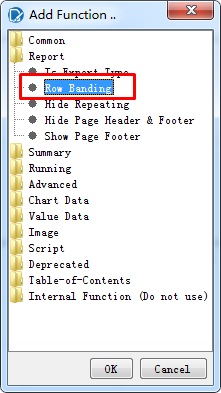

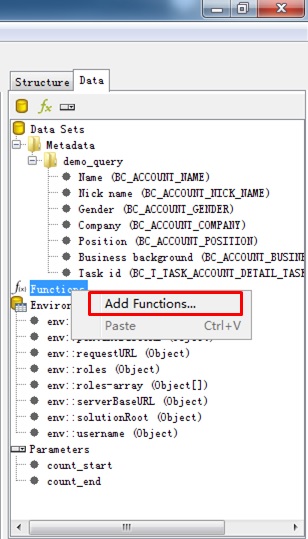

新建一个function

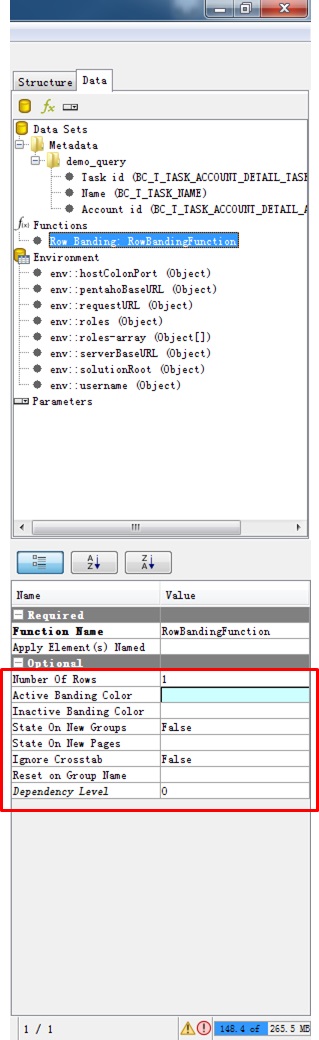

设置颜色

3.柱状图

希望显示一个排名的柱状图，

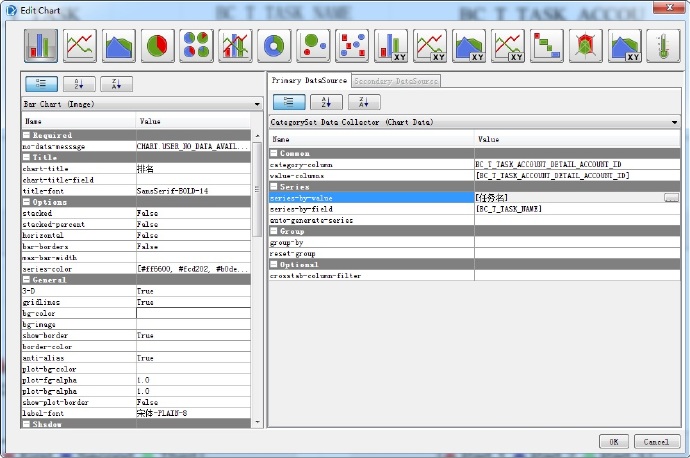

横坐标绑定排名数字

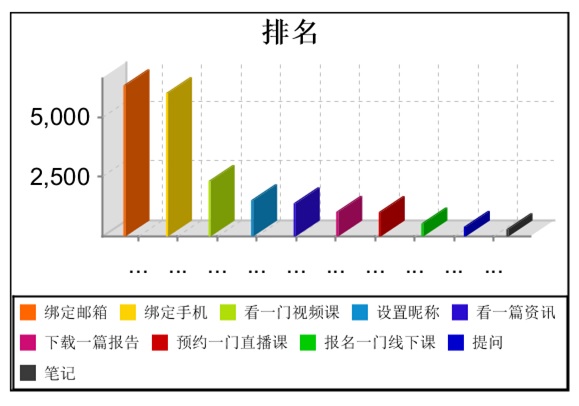

按照上图中的数据源设置，图表是生成了，但是原本应该显示数字的地方，显示成了[...]。

挠头

其实是显示位宽不够导致的。

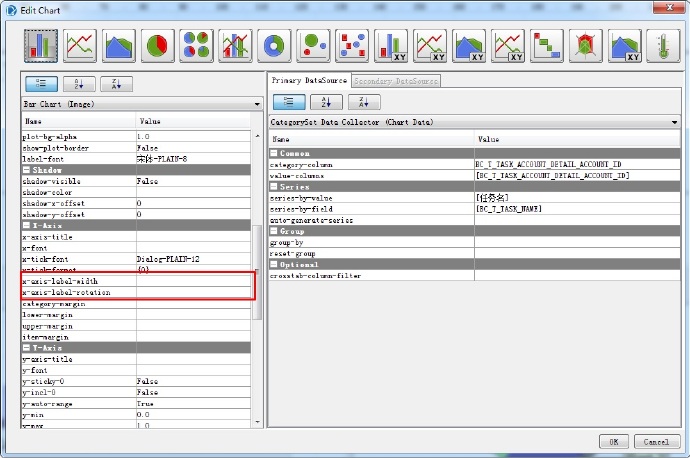

修改红框中的两个属性。

1.加大宽度

2.将显示的文字旋转

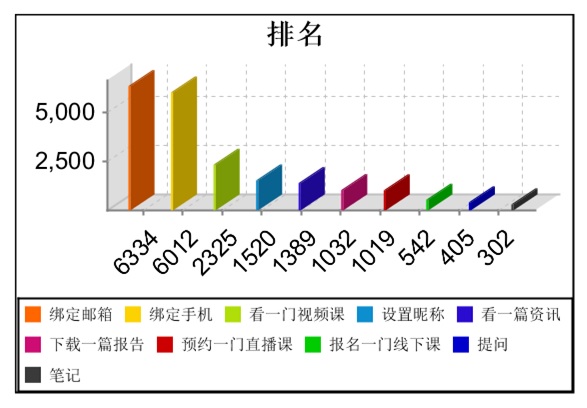

加大宽度的方式，可能会让文字重叠，所以最后选择了旋转文字显示角度的方法。

当然也可以双管齐下，就看实际需要了。

※演示的柱状图选择的是3D显示效果

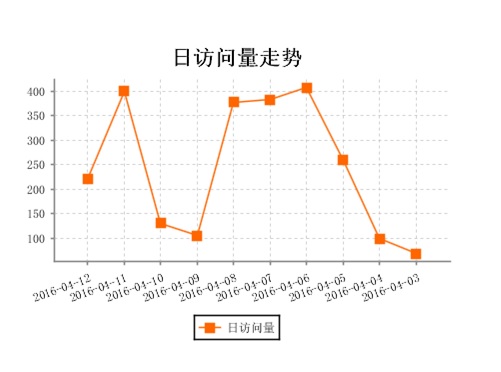

4.折线图

希望显示日均访问的走势。

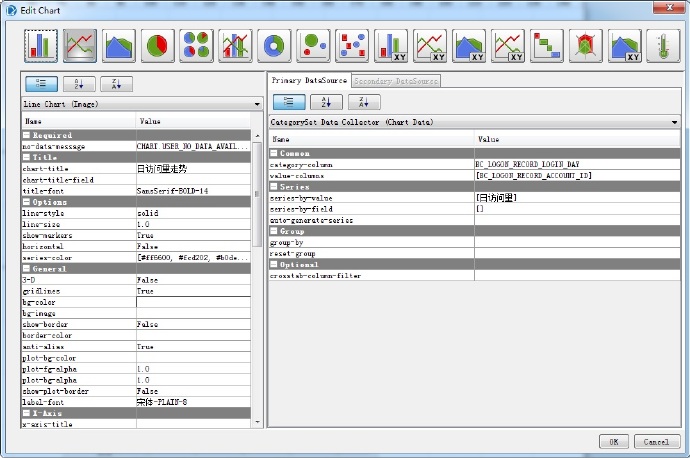

横坐标绑定日期，显示的日期文字旋转20度

纵坐标绑定访问量

效果：

DONE

之后想学学pentaho中的其他 solution。
