2018-07-10-MATLAB使用legend显示图例时出错

Matlab使用legend显示图例时出错

1. 问题

下面我们给出一个很简单的示例来说明这个问题。

x = (1:20);
y1 = x;
y2 = 2*x;
y3 = 3*x;

plot(x, y1,x ,y2, x, y3);
legend('x', '2*x', '3*x');

在上面的代码中，我们绘制了三条直线，并显示三个图例，分别为(x,2*x,3*x),执行结果如下图所示。

此时，如果我们将其中一个图例的名称改为，即legend('x', '2*x', 'location');

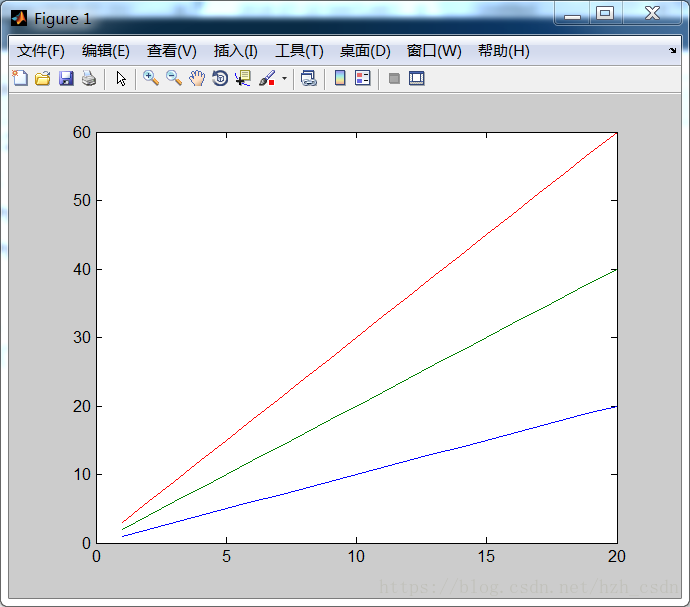

运行结果如下：

所有图例都显示不出来！

2. 原因

location是这个函数的一个关键词。

legend(_,’Location’,lcn) 设置图例位置。例如，’Location’,’northeast’ 将在坐标区的右上角放置图例。请在其他输入参数之后指定位置。

详情可见：在坐标上添加图例

3. 解决方法

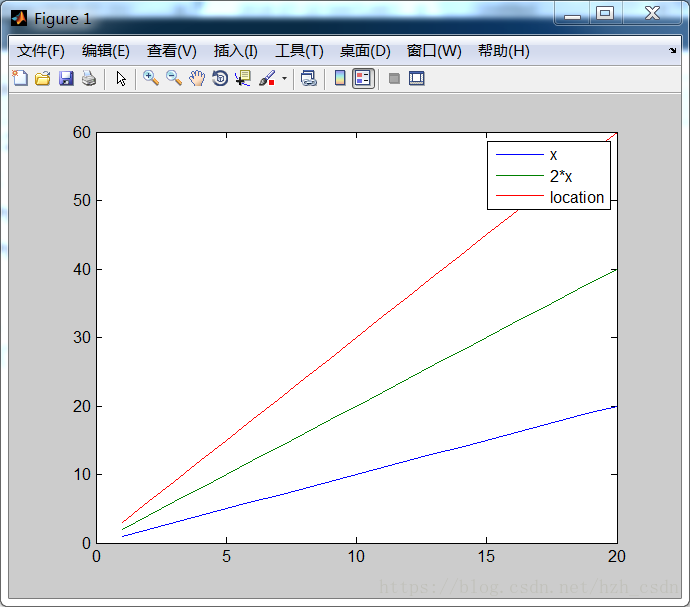

在location后面加个空格就可以了，即legend('x', '2*x', 'location ');
