因为 STM32 十分复杂，外设非常多，而外设需要的系统时钟频率都不同，且同一个电路，时钟越快功耗越大，同时抗电磁干扰能力也会越弱，所以采用多时钟源来解决这些问题

五个时钟源
HSI HSE LSI LSE PLL

分类——时钟频率
HSI HSE PLL 为高速时钟
LSI LSE 为低速时钟

分类——来源
HSE LSE 为外部时钟
（外部时钟源为从外部通过接晶振的方式获取时钟源）
LSI HSI PLL 为内部时钟

HSI 是高速内部时钟，RC 振荡器，频率为 8MHz。
HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为 4MHz~16MHz。
LSI 是低速内部时钟，RC 振荡器，频率为 40kHz。独立看门狗的时钟源只能是 LSI，同时 LSI 还可以作为 RTC 的时钟源
LSE 是低速外部时钟，接频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源
PLL 为锁相环倍频输出，其时钟输入源可选择为 HSI/2、HSE 或者 HSE/2。倍频可选择为2~16 倍，但是其输出频率最大不得超过 72MHz

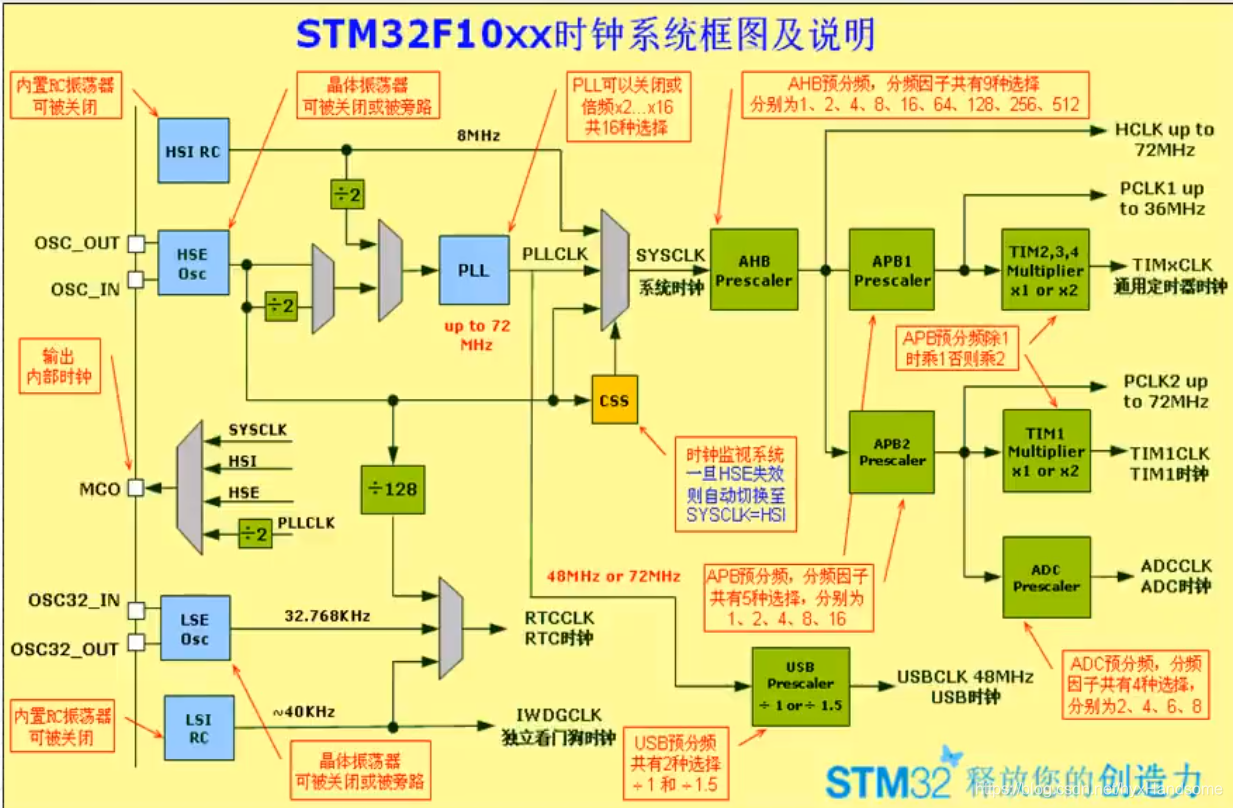

在这里插入图片描述

MCO——时钟输出IO
可以选择一个时钟信号输出
PLL的二分频，HSI，HSE，系统时钟
用来给外部其他系统提供时钟源

USBCLKL——USB时钟
来自 PLL 的时钟源
当使用 USB 模块时必须使能 PLL

SYSCLK——系统时钟
提供绝大部分部件工作的时钟源
来源于三个时钟源

HSI 振荡器时钟
HSE 振荡器时钟
PLL 时钟

AHB——预分频器
分频因子有九种
1，2，4，8，16，64，128，256，512
后接 APB1 和 APB2
APB1——接低速外设
电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3 等
APB2——接高速外设
UART1、SPI1、Timer1、ADC1、ADC2、所有普通 IO 口(PA~PE)、第二功能 IO 口等
APB2 上接的外设时钟要高于 APB1的

当使用某模块时，必须先使能对应的时钟

在system_stm32f10x.c 文件中的SystemInit()函数用来初始化时钟系统
其他则是来设置时钟的函数

系统时钟的 SetSysClock()函数

static void SetSysClock(void)
{
	#ifdef SYSCLK_FREQ_HSE
	 SetSysClockToHSE();
	#elif defined SYSCLK_FREQ_24MHz
	 SetSysClockTo24();
	#elif defined SYSCLK_FREQ_36MHz
	 SetSysClockTo36();
	#elif defined SYSCLK_FREQ_48MHz
	 SetSysClockTo48();
	#elif defined SYSCLK_FREQ_56MHz
	 SetSysClockTo56();
	#elif defined SYSCLK_FREQ_72MHz
	 SetSysClockTo72();

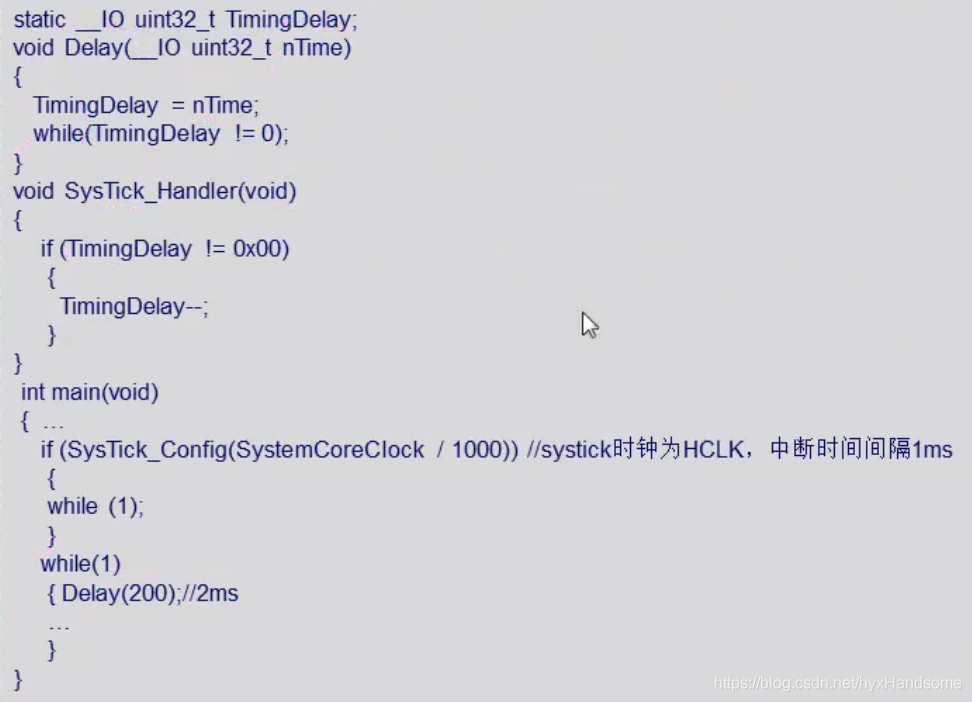

	#endif
}
