惯性导航（一）——姿态、速度、位置更新

最新推荐文章于 2023-11-21 21:58:11 发布
最新推荐文章于 2023-11-21 21:58:11 发布
阅读量2.9k 收藏 32
点赞数 3
分类专栏： INS 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/hyisoe/article/details/122037438
版权

文章目录

前言

一、姿态更新

二、速度更新

 三、位置更新

总结

前言

        捷联惯导系统中的传感器（陀螺仪和加速度计）信号往往以数字形式进行采集，再输入到导航计算机中进行解算，才能给出载体坐标系相对于特定导航参考坐标系的姿态、速度和位置等导航信息。与平台惯导系统相比，捷联惯导系统中不存在物理上的稳定平台，只能以数学方式实时描述载体坐标系至导航参考坐标系的坐标变换关系，这一参考坐标系通常称为虚拟平台（或数学平台）

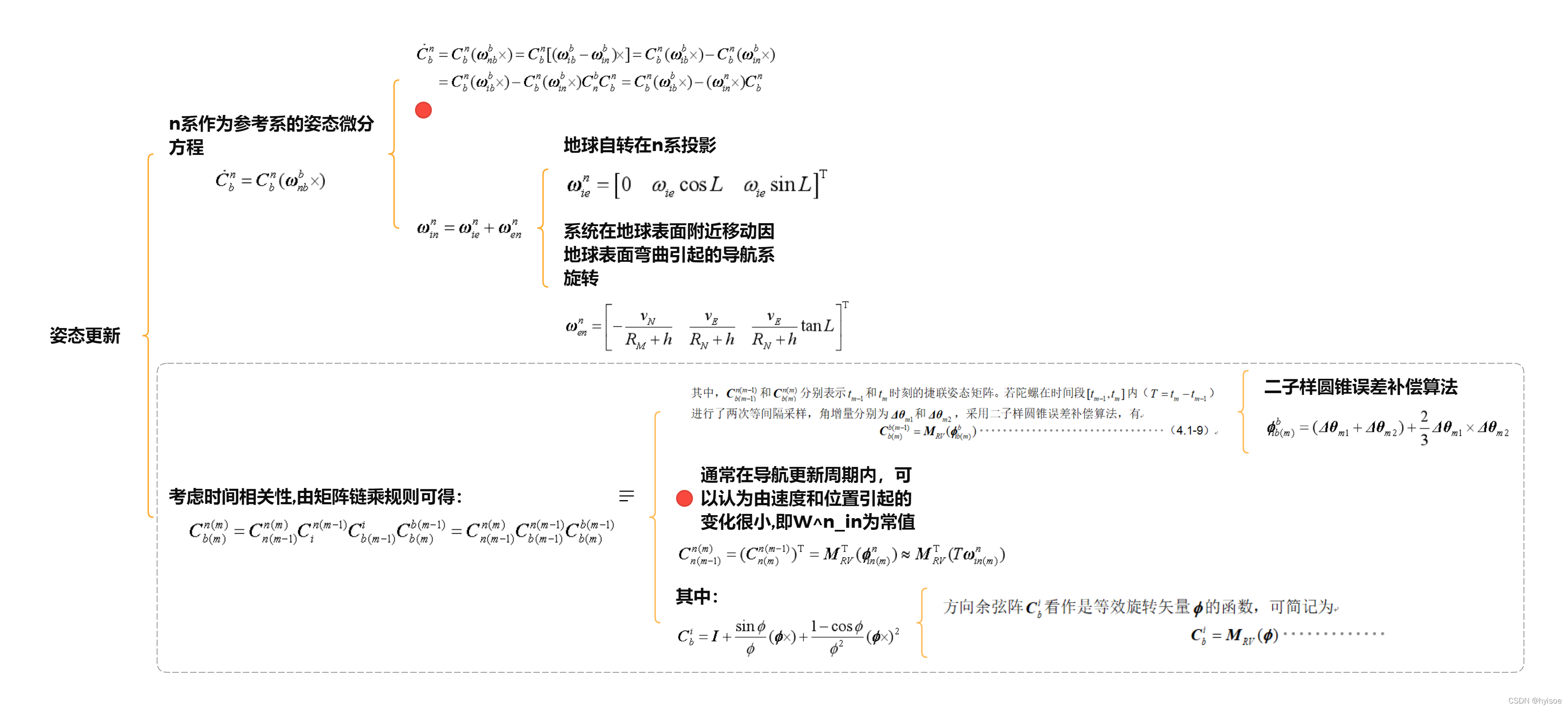

一、姿态更新

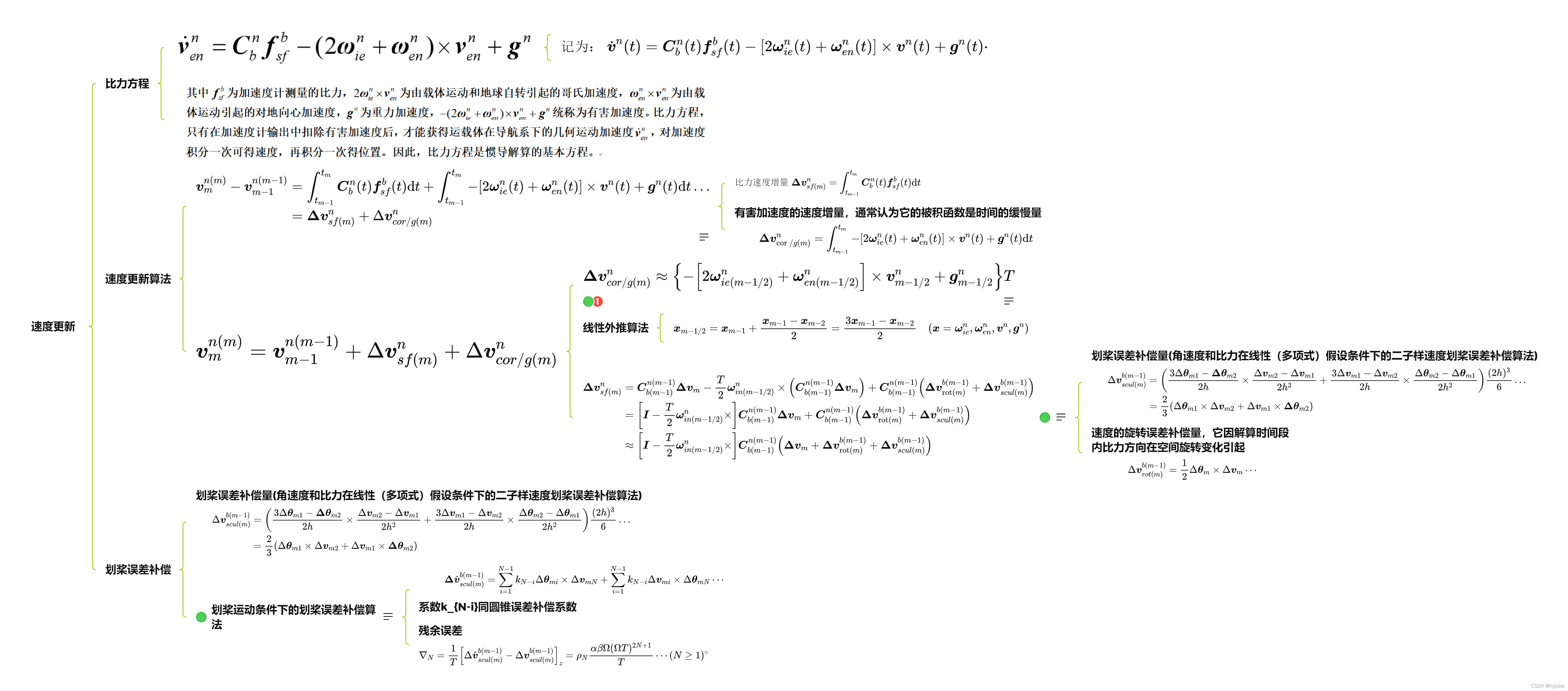

二、速度更新

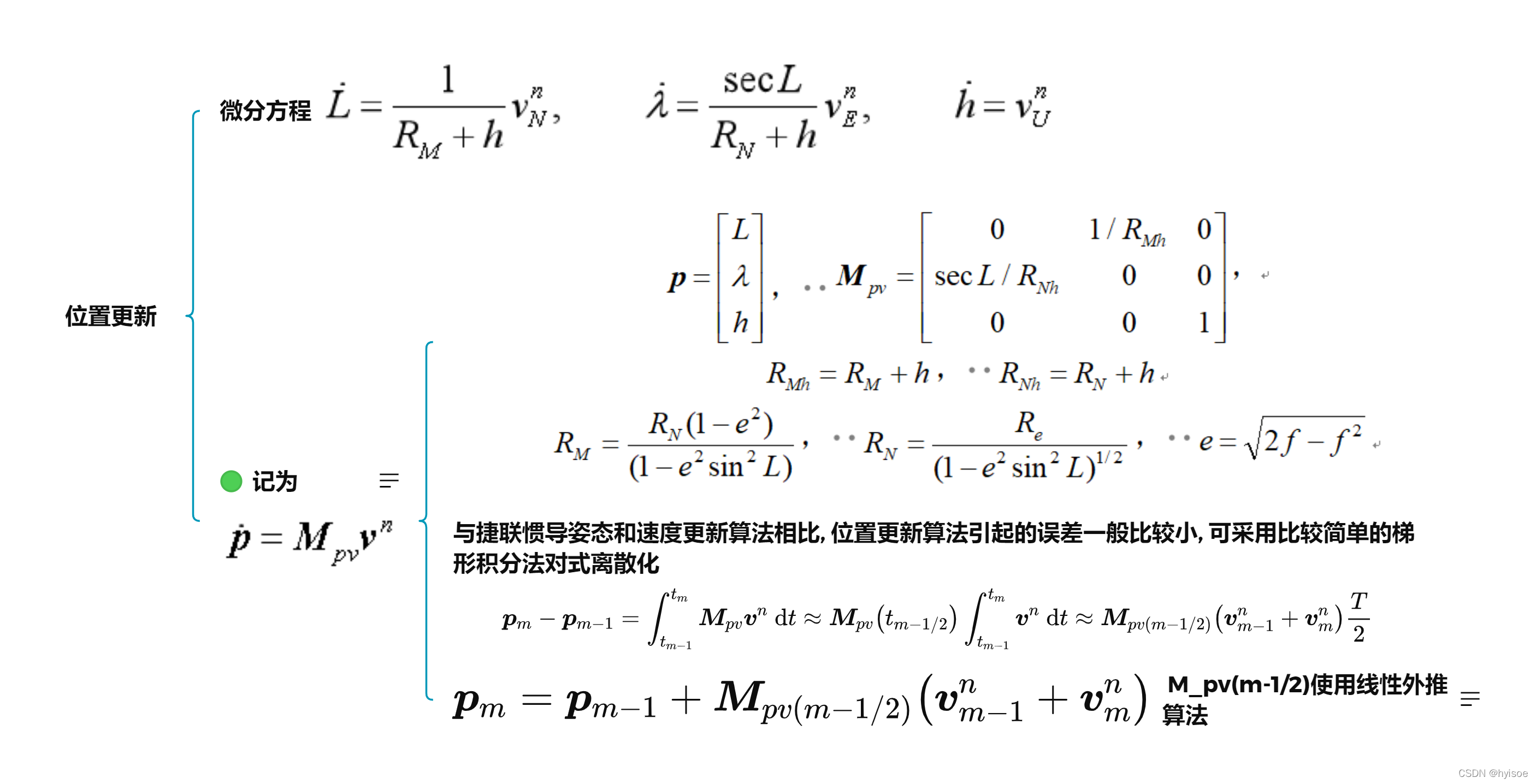

 三、位置更新



总结

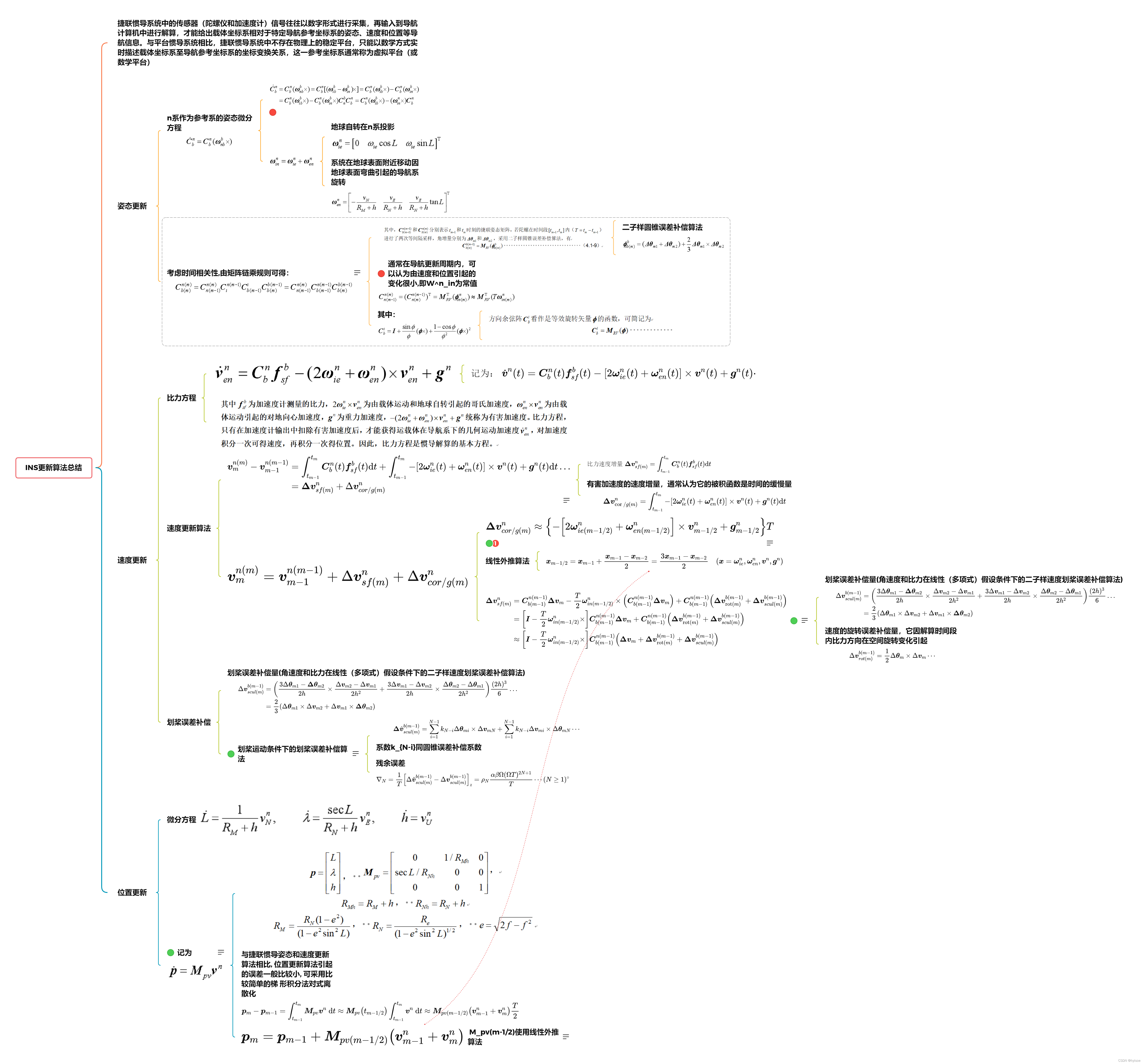

        附上全图，源文件和高清PDF下载链接：https://download.youkuaiyun.com/download/hyisoe/67398903icon-default.png?t=LA92https://download.youkuaiyun.com/download/hyisoe/67398903

INS更新算法思维导图
