ST25DV NFC调试记录

iot-lorawan

已于 2023-05-06 12:22:19 修改

阅读量2.8k

点赞数

分类专栏： mcu 文章标签：物联网单片机嵌入式硬件

于 2023-03-27 20:30:00 首次发布

本文链接：https://blog.youkuaiyun.com/hydfxy2018/article/details/129796940

版权

mcu 专栏收录该内容

4 篇文章

订阅专栏

文章讲述了在STM32微控制器上进行NFC硬件层适配，包括IIC驱动的初始化和时序实现。接着介绍了如何按照NFC标准写入NDEF数据到EEPROM，并提到了FTM模式用于MCU与手机的直接通信，强调了FTM库移植和CRC实现的重要性。最后，指出ST25DV库的一个潜在问题在于读取内存大小的函数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、硬件层适配，主要是iic驱动的适配

只要按如下的进行适配相应实现即可

IO.Init = NFCMEM_IO_Init;//iic相关初始化
IO.DeInit = NFCMEM_IO_DeInit;
IO.IsReady = NFCMEM_IO_IsDeviceReady;//iic设备是否ready
IO.Read = NFCMEM_IO_MemRead;//iic read
IO.Write = (ST25DV_Write_Func)NFCMEM_IO_MemWrite;//iic write
IO.GetTick = NFCMEM_IO_Tick;
st有提供了完善的nfc驱动参考，提供的iic实现是基于硬件iic的，要在非st mcu上实现的话需要自行移植实现iic时序

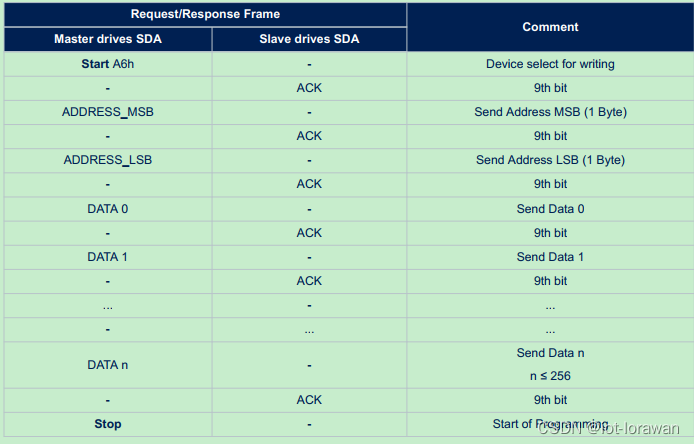

iic 写时序

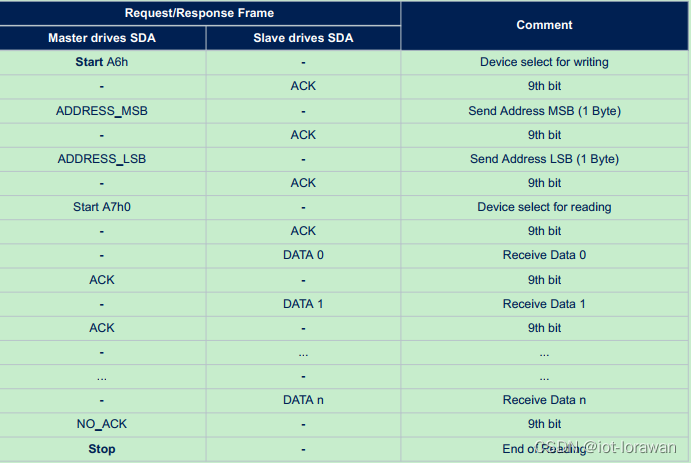

iic 读时序

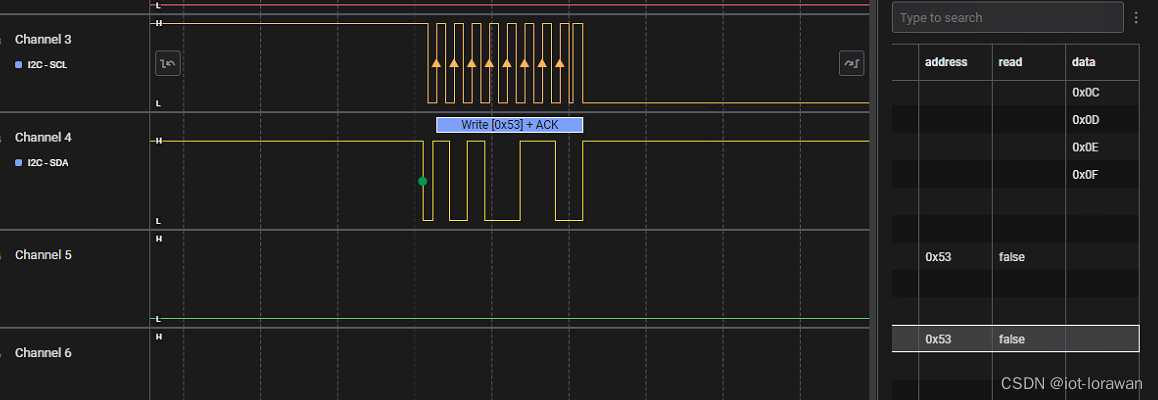

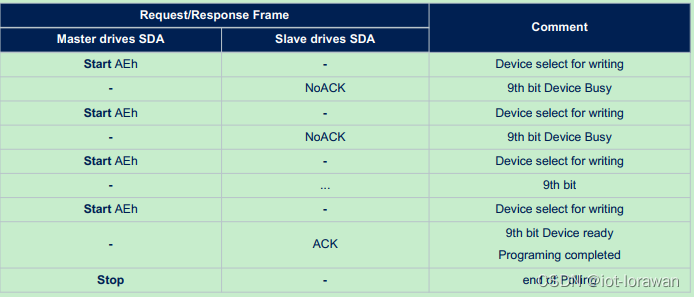

iic ready判断

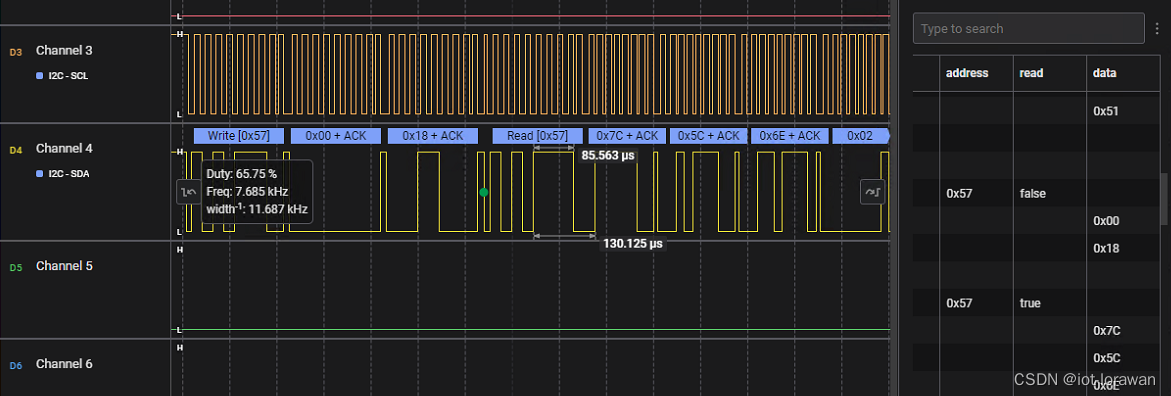

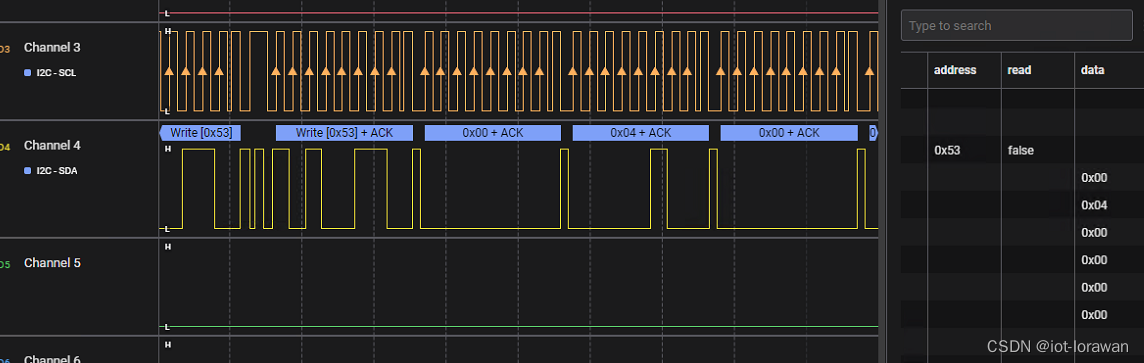

模拟iic通信时io设置为PP输出时可通信，但逻辑分析仪解包异常，修改为OD输出可通信同时逻辑分析仪解包正常。

2、适配iic硬件驱动后按nfc的标准规定NDEF写nfc

NDEF其实是按一定格式组织tlv二进制数据写到eeprom，因此iic驱动没问题后可尝试写入读取验证nfc的eeprom可读可写。

/* Check if no NDEF detected, init mem in Tag Type 5 */
if( NfcType5_NDEFDetection( ) != NDEF_OK )
{
CCFileStruct.MagicNumber = NFCT5_MAGICNUMBER_E1_CCFILE;
CCFileStruct.Version = NFCT5_VERSION_V1_0;
CCFileStruct.MemorySize = ( ST25DVXXKC_MAX_SIZE / 8 ) & 0xFF;
CCFileStruct.TT5Tag = 0x05;
/* Init of the Type Tag 5 component (M24LR) */
while( NfcType5_TT5Init( ) != NFCTAG_OK );
}
没用到extmemeorysize，因此ST25DVXXKC_MAX_SIZE取值最大0x200，取值更大的话会导致后续NDEF_Write一直失败

3、FTM模式，该模式可以方便直接让mcu和手机等直接相互通信，可以用来传输文件如epaper更新图片显示或者固件升级等作用

st有专门为ftm写了一个ftm协议库，只需移植ftm库后就可以方便的通过手机app和mcu相关通信，ftm移植需要注意crc的实现，同时iic的速率大于200Khz。

4、 st的st25dv库的bug

int32_t ST25DVxxKC_ReadMemSize(const ST25DVxxKC_Object_t *const pObj, ST25DVxxKC_MEM_SIZE_t *const pSizeInfo)
{
uint8_t memsize_msb;
uint8_t memsize_lsb;
int32_t status;

/* Read actual value of MEM_SIZE register */
status = ST25DVxxKC_GetMEM_SIZE_LSB(&(pObj->Ctx), &memsize_lsb);
if(status == NFCTAG_OK)
{
   status = ST25DVxxKC_GetMEM_SIZE_MSB(&(pObj->Ctx), &memsize_msb);
   if(status == NFCTAG_OK)
   {
   status = ST25DVxxKC_GetBLK_SIZE(&(pObj->Ctx), &(pSizeInfo->BlockSize));
   if(status != NFCTAG_OK)//!=要改为==
   {
       /* Extract Memory information */
       pSizeInfo->Mem_Size = memsize_msb;
       pSizeInfo->Mem_Size = (pSizeInfo->Mem_Size << 8) |memsize_lsb;
   }
   }
}
return status;
}
