stm32F030手册勘误-VDDA与VDD的关系

最新推荐文章于 2025-05-11 00:55:25 发布
原创 最新推荐文章于 2025-05-11 00:55:25 发布 · 4.7k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#STM32

本文揭示了芯片设计中常见的电源供应误解，强调数字电源VDD必须大于等于模拟电源VDDA，且VDD不可滞后于VDDA上电。通过官方资料纠正错误观点，避免设计缺陷。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

官方PDF资料确实很多，却也看到无数个VDDA与VDD的说明错误：

以上等等……就不一一列举了

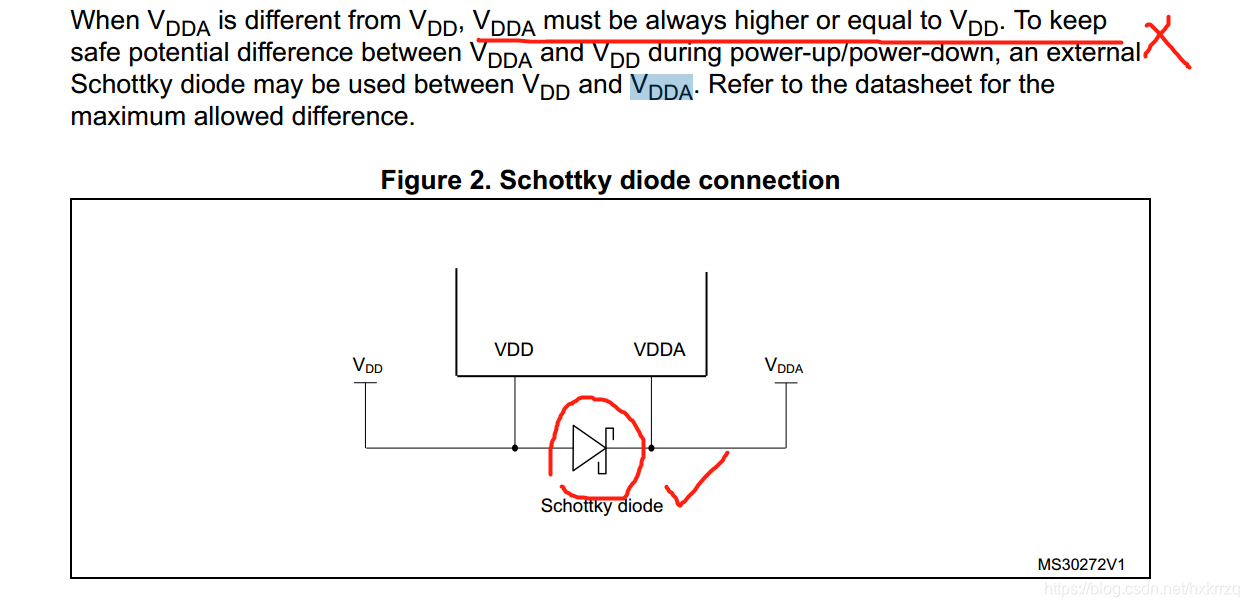

芯片数字电源VDD必须要≥芯片模拟电源VDDA，并且VDD不能滞后于VDDA上电，虽然没见过有人加肖特基二极管，不过手册里确实是这么写了………………

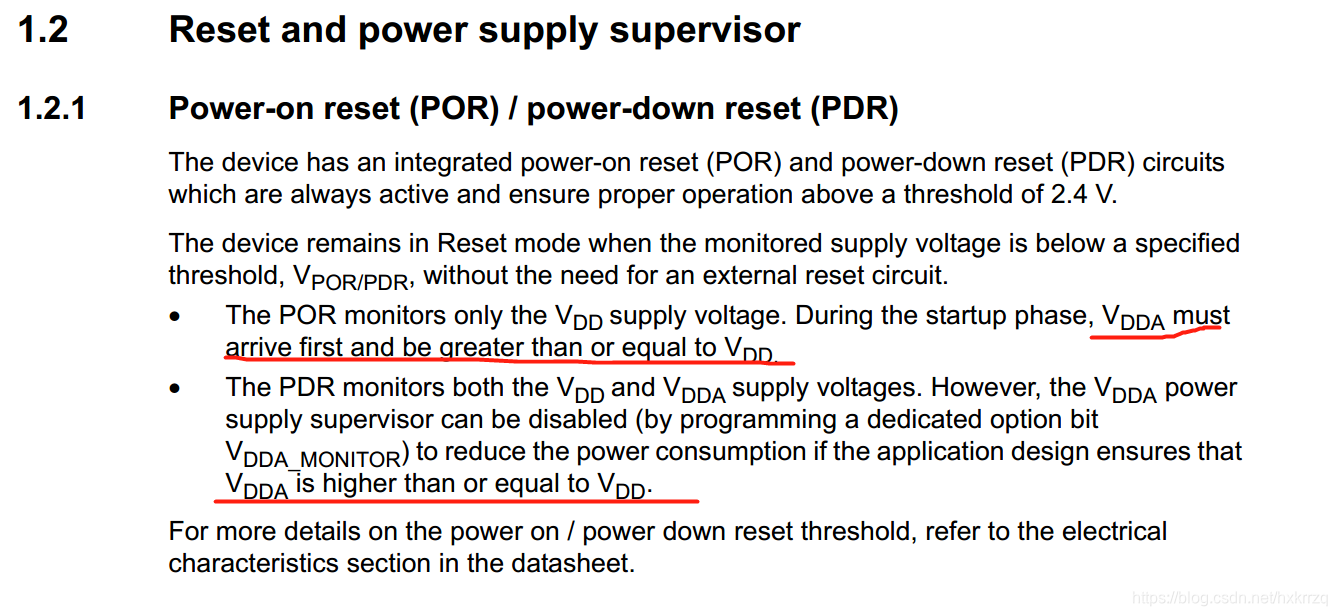

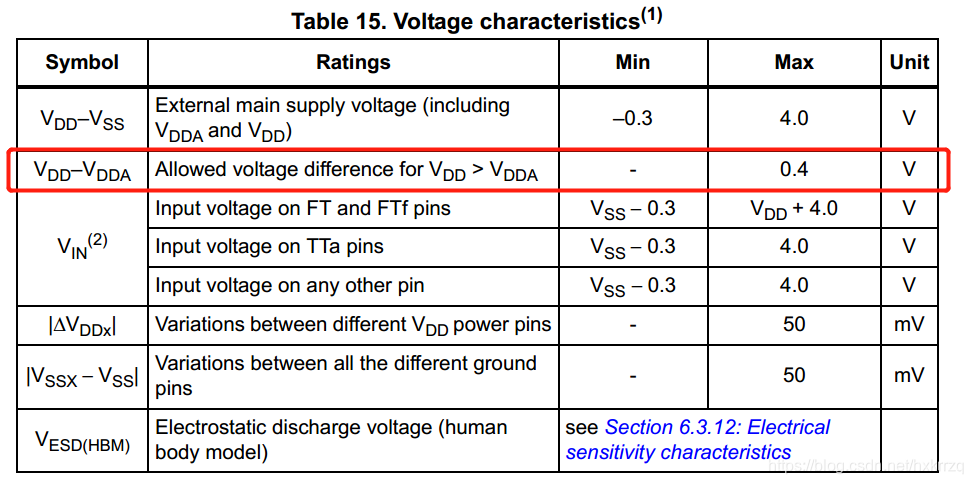

官方资料里正确的说法在这里：
