沁恒微电子CH9121 集成TCP/IP 协议栈，可实现网络数据包和串口数据的双向透明传输

概述

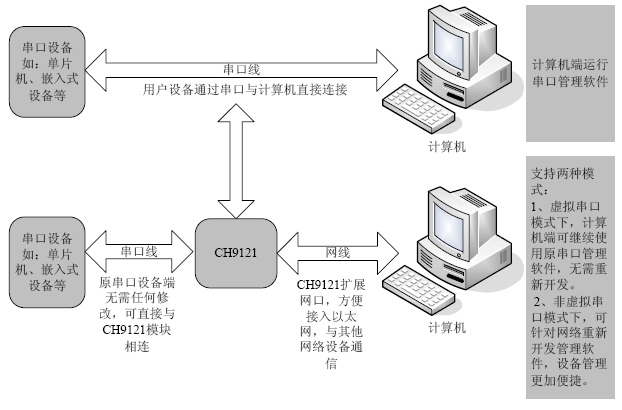

沁恒微电子CH9121 集成TCP/IP 协议栈，可实现网络数据包和串口数据的双向透明传输，具有TCPCLIENT、TCP SERVER、UDP 3 种工作模式，串口波特率最高可支持到921600bps，可通过上位机软件轻松配置，方便快捷。 下图为CH9121 应用框图：

​

编辑

添加图片注释，不超过 140 字（可选）

特点

• 内部自带以太网介质传输层(MAC)和物理层(PHY)。

• 实现串口数据和网络数据的双向透明传输。

• 支持10/100M，全双工/半双工自适应以太网接口，兼容IEEE 802.3 协议。

• 支持MDI/MDIX 线路自动转换。

• 工作模式支持TCP CLIENT、TCP SERVER 和UDP 模式。

• 串口波特率支持300bps ～ 921600bps。

• 串口TTL 电平，兼容3.3V 和5V。

• 串口支持全双工和半双工串口通讯，支持RS485 收发自动切换。

• 工作模式、端口、IP 等网络参数，串口波特率等参数可通过上位机配置。

• 支持虚拟串口。

应用

​
