威尔金森功分器设计

功分器和耦合器的作用：

功率分配和移相

功分器有三种，分别为：

1️⃣T型功分器

优点：结构简单，容易加工，成本低，无需焊接

缺点：输出端口不匹配，隔离度差

2️⃣威尔金森功分器

优点：三端口均匹配，输出端口隔离度高，工作带宽较宽

缺点：加工难度较高，需要焊接隔离电阻

3️⃣3dB分支节耦合器

优点：圆极化馈电，可以实现功分+90°相移

缺点：不适用于等幅同相馈电，隔离端一般需要焊接匹配负载

等分威尔金斯功分器：

根据理想的S参数矩阵可以看出

 S11,S22,S33均为0，是匹配状态，并且S23也为0，也意味着其分端口的隔离度较高。

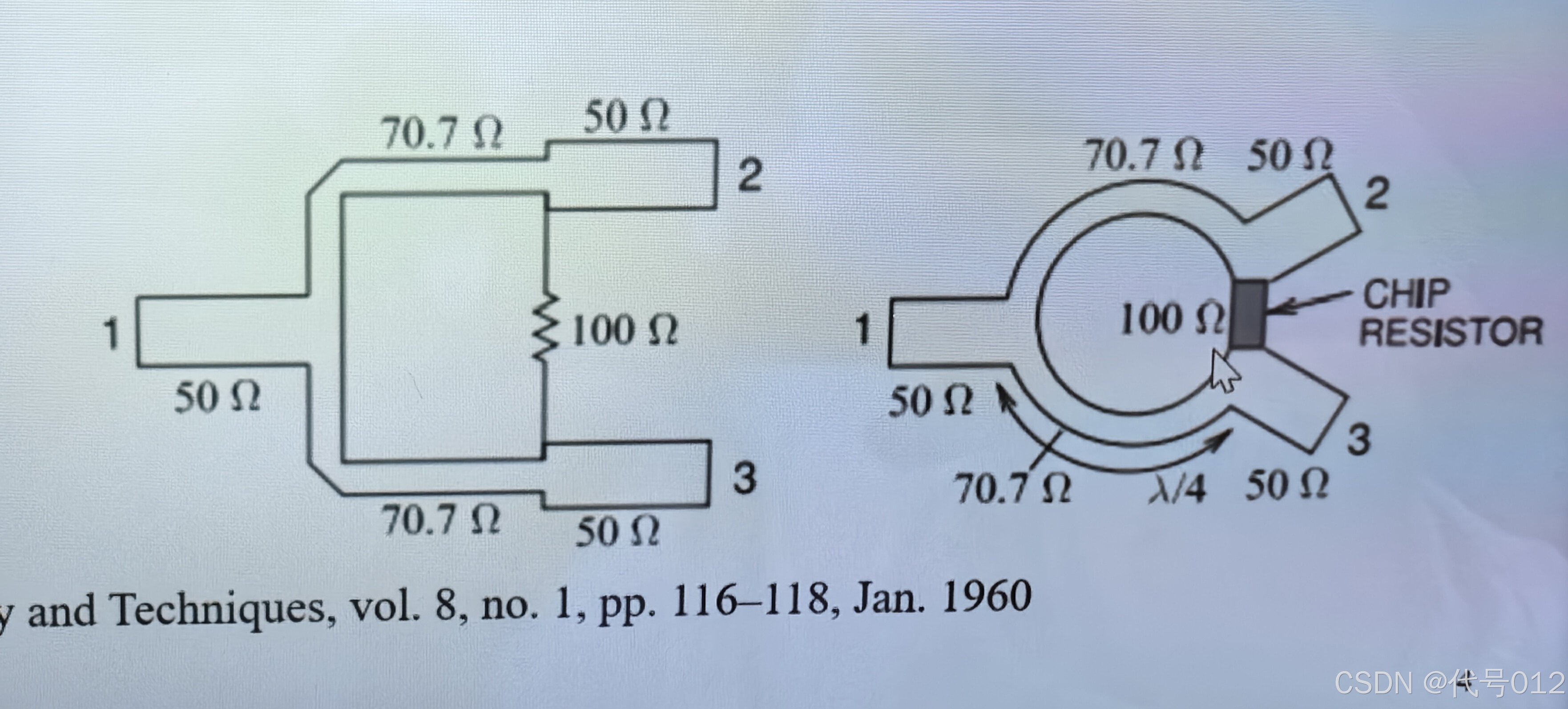

对于威尔金森功分器而言，有两种常见的设计形式，如图所示。



初始参数计算（可借助Txline软件）

计算出50ohm微带线线宽，再计算出70.7ohm微带线线宽和线长。
