布隆过滤器Bloom filter基本原理

最近有碰到布隆过滤器，发现redis本身没有实现它。如果使用需要再安装这个模。
有兴趣的可以自己学习下

先看下介绍

The RedisBloom module provides four data structures: a scalable Bloom filter, a cuckoo filter, a count-min sketch, and a top-k. These data structures trade perfect accuracy for extreme memory efficiency, so they're especially useful for big data and streaming applications.

Bloom and cuckoo filters are used to determine, with a high degree of certainty, whether an element is a member of a set.

A count-min sketch is generally used to determine the frequency of events in a stream. You can query the count-min sketch get an estimate of the frequency of any given event.

A top-k maintains a list of k most frequently seen items.

简单意思就是：

RedisBloom模块提供了四种数据结构:可伸缩的Bloom filter、cuckoo filter、count-min sketch和top-k。这些数据结构以完美的准确性换取了极高的内存效率，因此它们对于大数据和流媒体应用程序特别有用。

Bloom和cuckoo过滤器用于高度精确地确定一个元素是否属于一个集合的成员。

count-min sketch 通常用于确定流中事件的频率。您可以查询count-min sketch，以获得对任何给定事件的频率的估计。

top-k维护一个包含k个最常见项的列表。

简单来说就是，利用少量内存完成大量数据处理。

下面逐个了解下

Bloom filter

使用场景

判断一个元素在不在一个集合中，我们可以用hashset，复杂度O(1)即可判断。
但是当数据量很大时，需要的存储很大。
可以考虑使用bit位来判断，但是又会有hash冲突的问题。为了降低冲突率，可以采用多个hash 来实现。

基本原理

Bloom filter 本质是一个bit数组。每个元素都只占用 1 bit，每个元素只能是 0 或者 1。

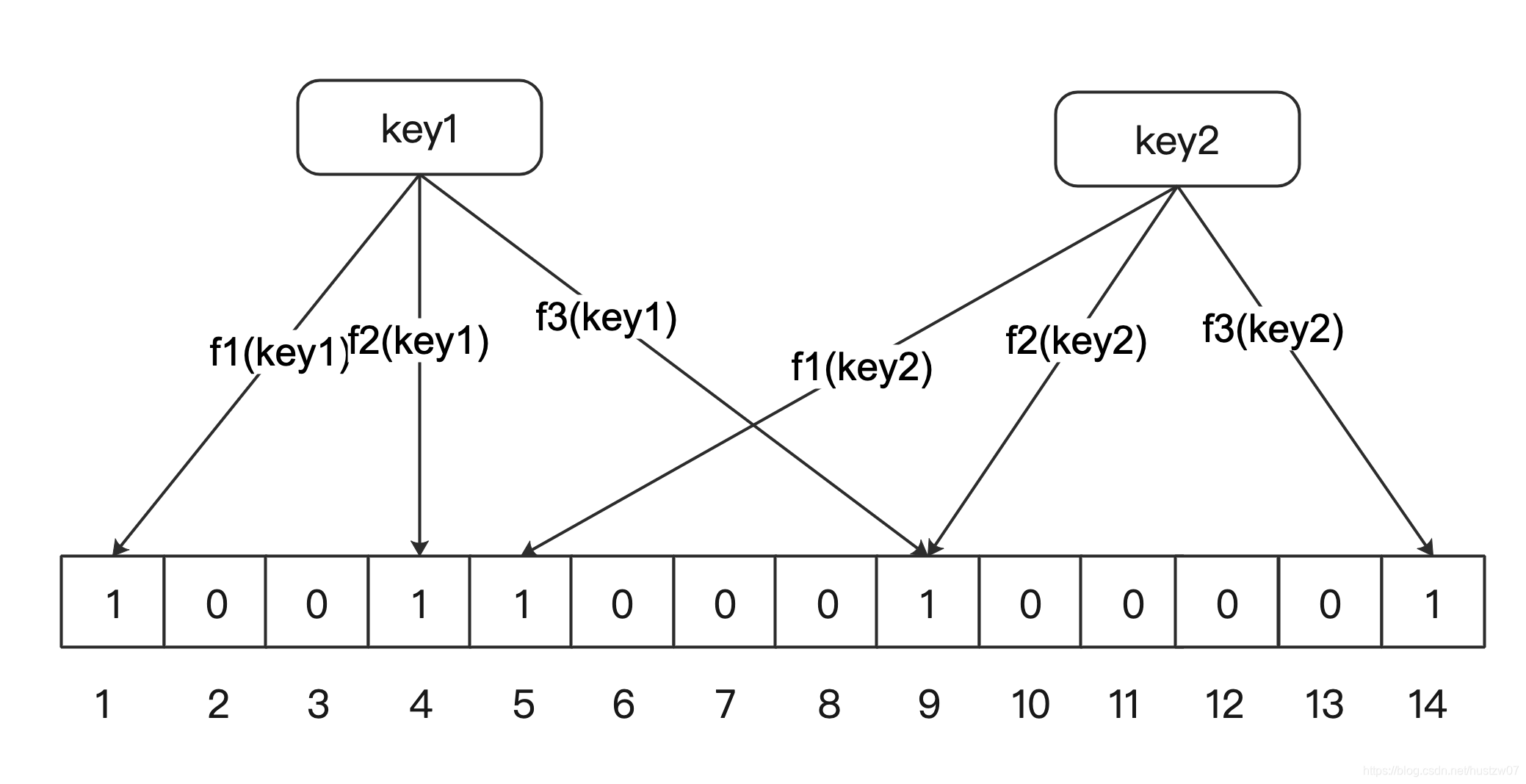

对于一个key，利用 k 个hash 函数进行映射得到 n1, n2, n3。然后标记数组下标 n1, n2, n3 的位置为 1。

因为存在哈希冲突，即某个bit位已经因为其他key变成1。因此当一个key 映射的所有位置都已经是1，此时无法判断当前key是否存在。当然，如果一个key 映射的所有位置不全是1， 则说明当前key 不存在。即所谓的假正

例如，如果 "hello" 的映射为{1,4,9}，此时发现这三个位置都是1，则不一定能准确判断出 "hello" 存在集合中。



公式

当hash函数个数 k = (ln2) * (m/n) 时错误率最小。
在错误率不大于e的情况下，则 m >= n*log2(1/e)*log2e
具体可以参考论文



使用方法

bf.reserve your_key  0.01 100

bf.reserve 有三个参数，分别是 key, error_rate 和 initial_size 。
从上边的公式不难看出：error_rate 错误率越低，需要的空间越大。
initial_size 参数表示预计放 入的元素数量，当实际数量超出这个数值时，误判率会上升。
所以需要提前设置一个较大的数值避免超出导致误判率升高。
默认情况下 error_rate 是 0.01，默认的 initial_size 是 100。

代码实现

google的guava包中提供了BloomFilter类，直接用的是服务器内存

待续



优缺点

优点：存储数据量小，节省存储及计算空间
缺点：只能对集合添加元素，无法删除（也并非完全不能，可以使用 bloom filter 的变种 CounterBloom Filte，它将Bloom Filter每一个Bit改为一个计数器）；存在误报存在的可能，即false positive rate (假正率）。

cuckoo filter

使用场景

适合大并发的读， 少量的写的应用场景。 而且空间利用率可以做到很高。cuckoo filter里不会存储原信息，但会存储指纹信息。因此，相比于Bloom filter，它既可以确保该元素存在的必然性，又可以在不违背此前提下删除任意元素，仅仅比bitmap牺牲了微量空间效率。

基本原理

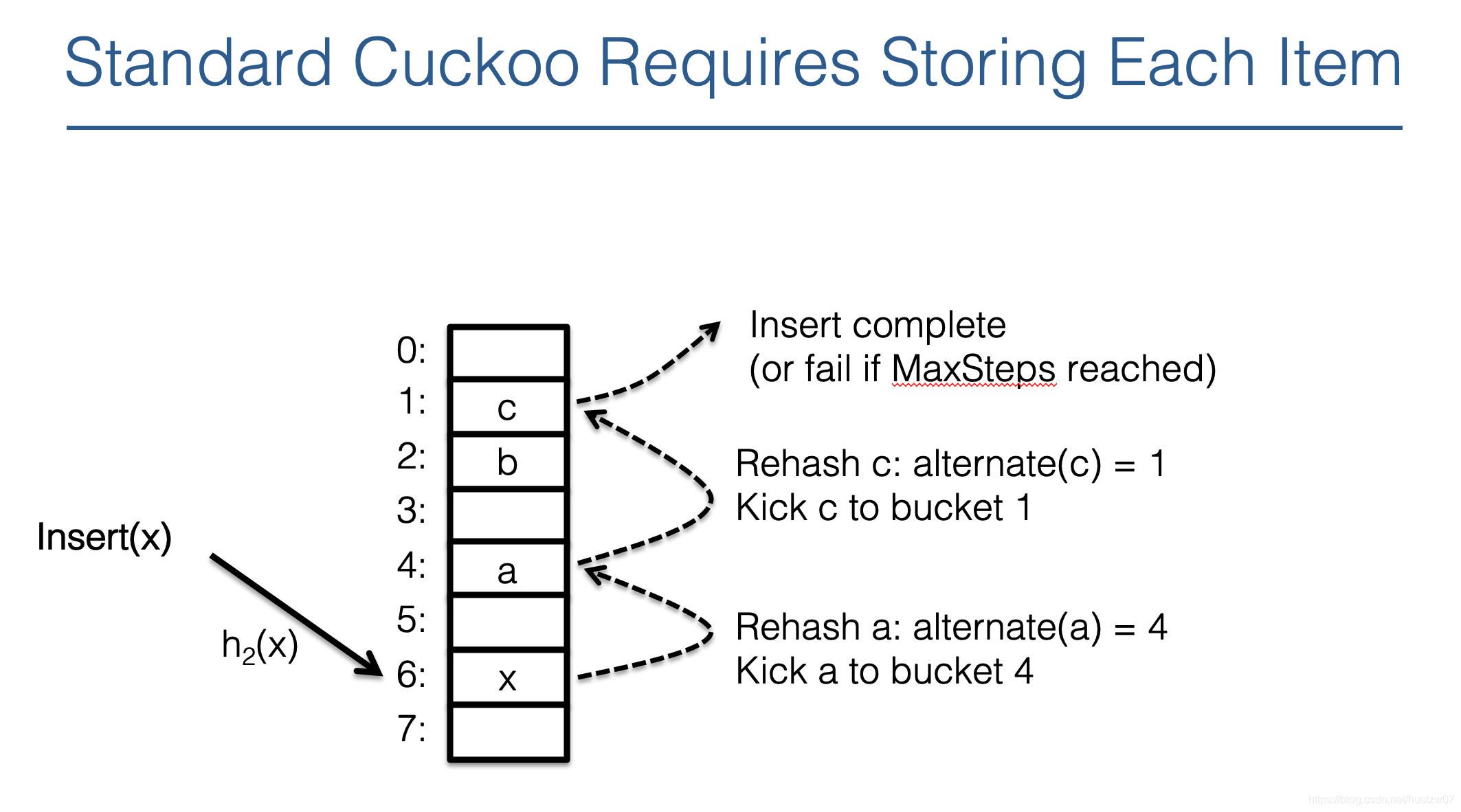

一个 key 如果哈希到某个位置，发现该位置上已经有元素 key_1 了，则把 key_1 移到 另一个位置，然后把key 放入腾出的位置上，并记录碰撞次数。如果另一个位置上还有元素，再进行移动，循环进行。
如果碰撞次数达到某个阈值则认为过滤器容量不足，需要对其进行 rehash 扩容。

这个过程类似于布谷鸟下蛋的过程，所以称其为布谷鸟过滤器。

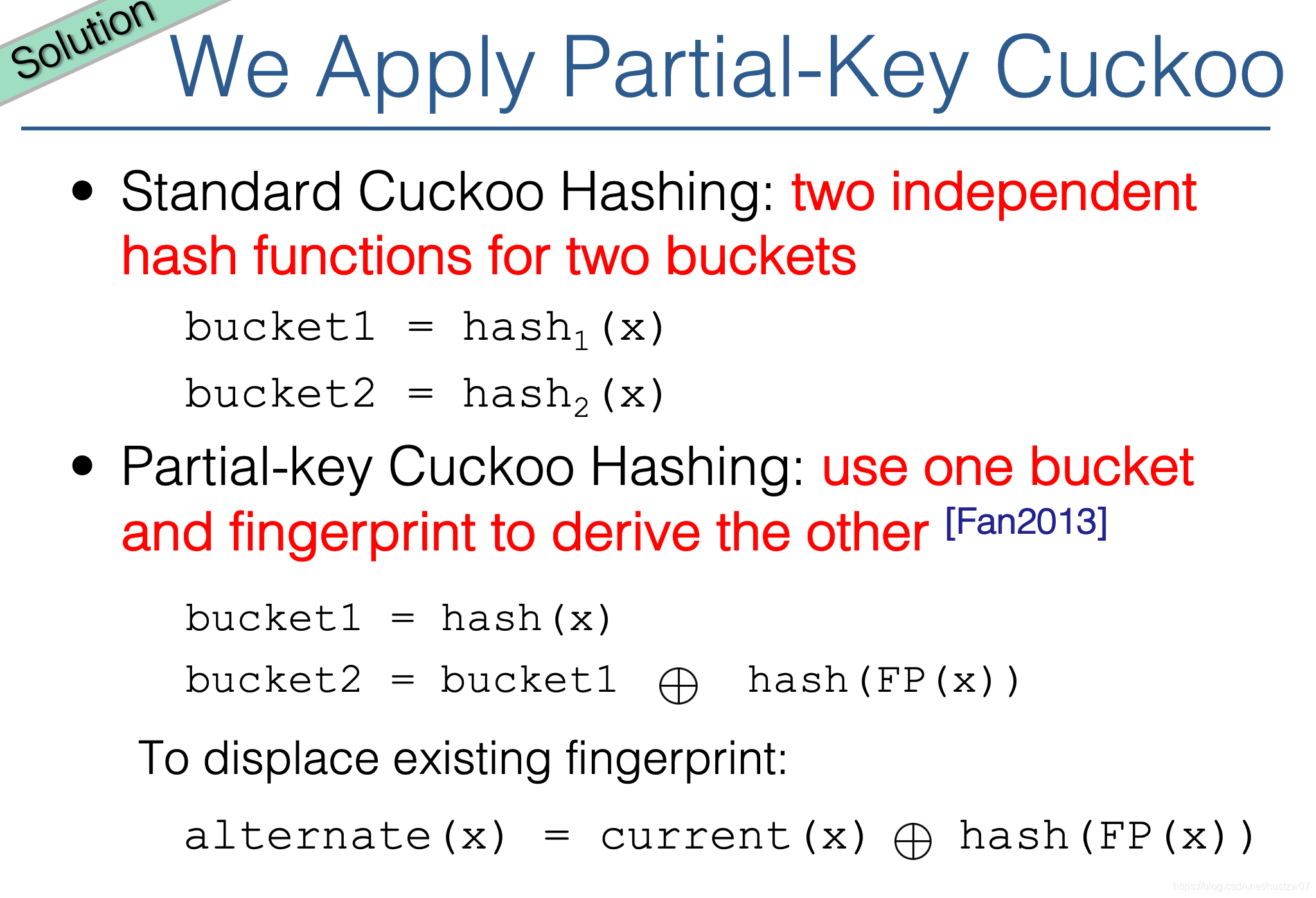

问题：因为桶中没有存原有信息，因此计算备选桶就成了问题，解决方法如下：

即利用当前桶的位置和当前指纹的哈希值，进行异或。

参考文章和PPT

公式

在保证内存利用率高的情况下，存储n个元素，则需要 Ω(logn/b)  bit位存指纹，其中 b 为桶中的槽位数

实现

这里引用论文文章里给出的代码实现





count-min sketch

使用场景

主要用于实时统计数据流中元素出现的频率，能判断某个元素出现的频率，近似值。

在数据量小的时候，可以用hashmap，但是当数据量非常大时，就需要很大的存储了，不可行。而count-min sketch只存储它们Sketch的计数，因此可行。

基本原理

一个长度为 x 的数组，用来计数，初始每个元素的计数值为 0。当某个元素出现时，hash 到某个索引 i， 则对 x[i] 加 1 。

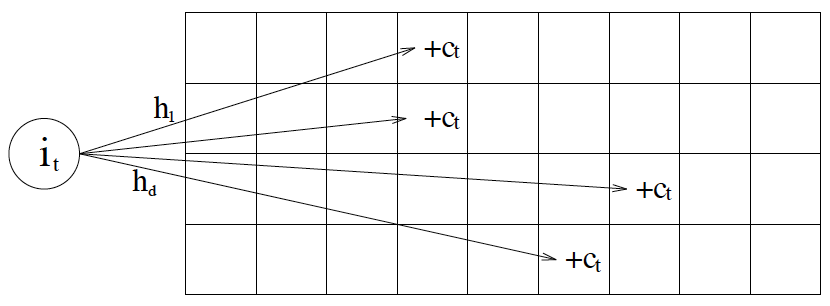

考虑存在哈希冲突，定义 k 个长度为 x 的数组，和 k 个哈希函数。



更新时，对 k 个哈希函数算的位置上的值加 1。 即图中行的Ct 都加 1

查询频率时，对k个哈希函数算出的位置上的值，取最小。即 min( Ct1, Ct2, ... Ctk)

公式

理论及 w 和 k 的取值，参考论文

前面提到的 redisBloom 代码里，实现如下：

CMSketch *NewCMSketch(size_t width, size_t depth) {
    assert(width > 0);
    assert(depth > 0);

    CMSketch *cms = CMS_CALLOC(1, sizeof(CMSketch));

    cms->width = width;
    cms->depth = depth;
    cms->counter = 0;
    cms->array = CMS_CALLOC(width * depth, sizeof(uint32_t));

    return cms;
}

根据参数 width, depth 申请一个长度为  width * depth 的数组，来代替上边说的二维哈希结构。

插入元素时，循环 hash 函数个数，即depth 次

size_t CMS_IncrBy(CMSketch *cms, const char *item, size_t itemlen, size_t value) {
    assert(cms);
    assert(item);

    size_t maxCount = 0;

    for (size_t i = 0; i < cms->depth; ++i) {
        uint32_t hash = CMS_HASH(item, itemlen, i);
        cms->array[(hash % cms->width) + (i * cms->width)] += value;
        maxCount = max(maxCount, cms->array[(hash % cms->width) + (i * cms->width)]);
    }
    cms->counter += value;
    return maxCount;
}

查询时，则循环 depth 次，最后取 最小值；

size_t CMS_Query(CMSketch *cms, const char *item, size_t itemlen) {
    assert(cms);
    assert(item);

    size_t temp = 0, res = (size_t)-1;

    for (size_t i = 0; i < cms->depth; ++i) {
        uint32_t hash = CMS_HASH(item, itemlen, i);
        temp = cms->array[(hash % cms->width) + (i * cms->width)];
        if (temp < res) {
            res = temp;
        }
    }

    return res;
}



优点：只需要固定大小的内存和计算时间，和需要统计的元素多少无关；
缺点：只会估算偏大，永远不会偏小；对于低频的元素，估算值相对的错误可能会很大。

个人感觉它是 HyperLogLog 的一个补充，HyperLogLog 只能 统计去重的数据量，但是不能计算频率。

对此，文章《New estimation algorithms for streaming data: Count-min can do more》提出了 Count-Mean-Min Sketch。在查询时利用降噪来提高准确率。

具体：
插入：和Count-min Sketch一样；
查询：假设查询到 d 个hash函数在 d * w 的数组中，查到的数量分别时 Ct1,Ct2,.. Ctd，对每行，除去Ctd， 剩下的元素均匀分布，则噪音为该行剩余元素的平均值，因此Ctd 降噪后应该是 Ctd - mean(该行剩余元素)。
然后取 d 个 降噪后的中位数，即频次为 median(Ctd - mean(该行剩余元素))

当然还有其他变种的Sketch，可以参考文章



top-k

使用场景

top-k 有基本的top-k 和 top-k 频繁项之分

基本的top-k顾名思义，即海量数据取最大或最小的K个值。

可能想到的方案：

1.直接排序后取前 k 个。复杂度 O(n logn) ，当一亿条数据时，就不可行了。

2.构建 k 个元素的大顶堆（小顶堆），遍历所有元素，最后堆里的元素排序输出。O(k * logk) + O(n * logk)。如果不需要排序即O(n * logk)

3.使用快排中的partition，即BFPRT。利用随机某个元素key 对n个元素分组，大于等于 key 的集合为SL，小于 key 的为SM。若SL 大于k个元素，则在 SL中递归找，否则在 SM 中找 k - len(SL) 个元素。同过递归将问题分解。复杂度O(n)

这就是平常所说的Top-K问题

而标题的Top-K 频繁项，则是寻找数据流中出现最频繁的k个元素，即 find top k frequent items in a data stream。

方案：
1.用一个容量为k的小顶堆，维护目前最频繁的前 k 个元素，同时用一个HashMap 维护元素与出现次数的映射。
2.元素出现，则把 HashMap 的计数加 1（不存在则初始为 1）
3.同时在堆里查找该元素：a)找到则把堆里的计数加 1，并调整堆。b)找不到，则将当前元素出现次数与堆顶比较，如果比堆顶大，则替换，并调整堆。

空间复杂度：O(n)
时间复杂度：每次查找堆 O(k)，调整堆 O(logk)。n个元素下来，复杂度 O(n*(k+logk))。k比较小，即 O(n)

海量数据时，就不可行了，除非利用多台机器分解。

基本原理

Top-K 则是对上边方案的改进，将 HashMap 维护计数 改成 Count-Min Sketch 维护计数。

空间复杂度：只需要一个非常小的数组，加 O(k) 的堆
时间复杂度：同上
具体理论可以参考论文《HeavyKeeper: An Accurate Algorithm for Finding Top-k Elephant Flows》



优缺点



参考：

《流数据库 概率计算概念 - PipelineDB-Probabilistic Data Structures & Algorithms》

《Probabilistic Data Structures for Web Analytics and Data Mining》

《Approximating Data with the Count-Min Data Structure》
