前面的文章简单描述了管道的实现思路以及管道与四通连接的效果。管道是本组态软件的核心，它可以连接其它不同的部件。本文就在管道的基础上丰富了可用的部件和编辑功能，先看看最基础的管道添加了哪些新功能：

在主窗体右键添加的管道是一根水平的直管道，鼠标移动到管道的两端有半透明的拖拽区域，可以改变管道的走向和长度。要想给管道再增加一节，可以安装Ctrl键并移动鼠标，新增的管道末端会跟随鼠标移动，到达合适的位置后按下鼠标左键就会固定新增的管道。默认新增的延长管道是在初始管道的末尾，但有时需要在管道的头部新增一节管道，方法也简单，只需要将光标移动到管道的头部半透明拖拽块上并单击，半透明块会保持锁定状态，这时按Ctrl键并移动鼠标，步骤与默认方式是一样的。管道的模拟流体流速可以通过Slider连续调节。

四通阀门与管道的联动效果：

从动图中可以看出，四通阀门多了几个子部件，分别是：指针仪表、盘式阀门。每个子部件可以单独隐藏和显示。
管道与其它部件的连接具有虚线效果，能非常清楚地让人识别相互连接的两个部件。部件之间一旦建立连接就会锁定连接点，即使位置变了也能保持连接，告别了以前做组态软件UI设计那种简单的位置堆叠，一旦某个部件位置变化所有相关的部件都要跟着动，真是牵一发动全身。

本次新增了全新的部件：水泵，水泵与四通阀相似，也可以与管道连接。从视觉上来看，水泵的进出水口的中心貌似不在一条水平线上，然而这时视觉效果的偏差，实际是在一条水平线上的。

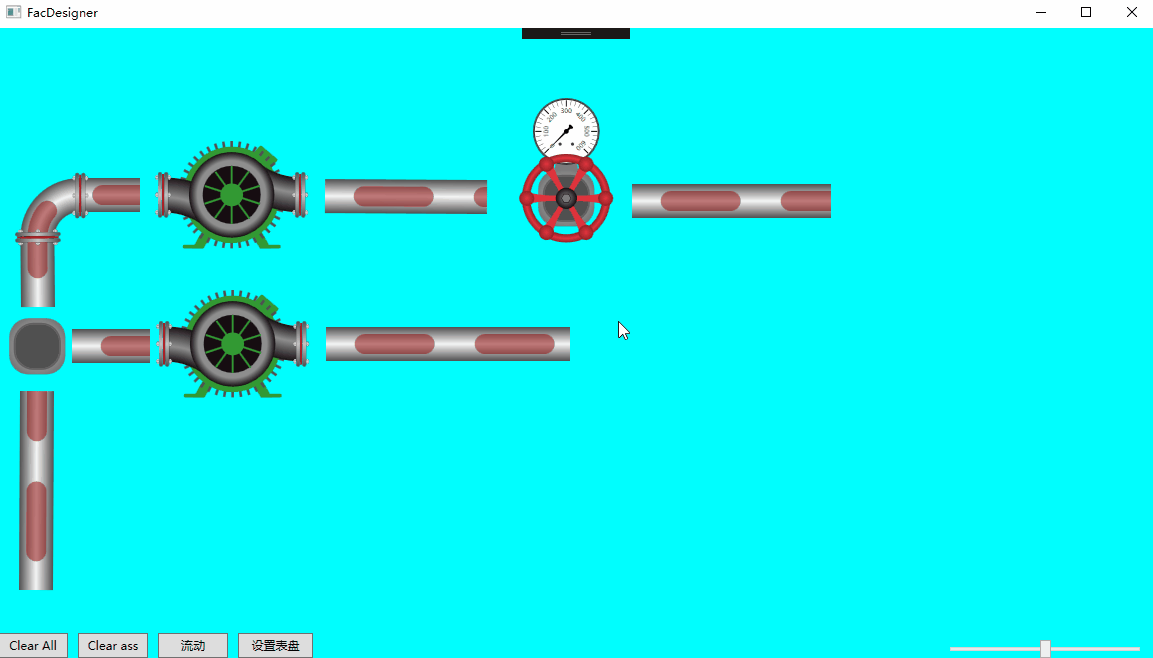

所有部件的连接效果：

化工行业组态软件的管道就像人体的血管，是连接各个器官的通道，所以管道是最基础也是最核心的部件，设计良好的管道给后续新增的部件提供了非常好的交互方式。本次介绍的只是简单的DEMO，后续将其升级为类似VS的独立开发环境。
