2019年网络搭建国赛MSTP解析

题目

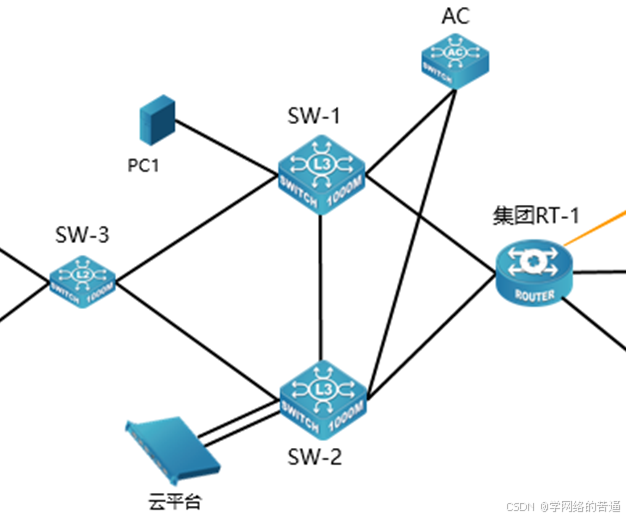

加速接入交换机所有业务端口收敛，当接口收到BPDU丢弃报文并关闭端口，如果5分钟内没有收到BPDU报文，则恢复该端口(3分)。 设置路径开销值的取值范围为1-65535，BPDU支持在域中传输的最大跳数为7跳；同时不希望每次拓扑改变都清除设备MAC/ARP表，全局限制拓扑改变进行刷新的次数(12分)； 实现销售、产品、信息技术业务优先通过SW-1至SW-3间链路转发(实例10)，法务、财务、AP&交换机管理等业务优先通过SW-2至SW-3间链路转发(实例20)，从而实现VLAN流量的负载分担与相互备份(12分)； 在集团核心交换机SW-1和SW-2、接入交换机SW-3间运行一种协议，具体要求如下(27分)：



一、配置MSTP

#配置MST实例   #镜像vlan是在SW1-2互联传输的，避免被阻塞掉所以单独建立一个实例3 #vlan220默认在实例0中，为了避免环路，所以要让AC作为实例0的根桥   SW1,SW2,SW3，AC都要配置MSTP实例 spanning-tree mst configuration  instance 0 vlan 1-9;11-19;21-29;31-39;41-49;51-199;201-4094  instance 1 vlan 10;20;50  instance 2 vlan 30;40;200  instance 3 vlan 300;4094  exit   SW1: spanning-tree mst 1 priority 4096 spanning-tree mst 2 priority 8192     SW2: spanning-tree mst 1 priority 8192 spanning-tree mst 2 priority 4096   AC： Spanning-tree mst 0 priority 4096

二、生成树优化



#每一个配置生成树的设备都要做 spanning-tree max-hop 7                 #设置BPDU最大跳数 Spanning-tree cost-format dot1d         #设置路径开销范围 spanning-tree tcflush protect           #控制全局拓扑刷新次数





三、加速业务端口收敛，BPDU保护

BPDU guard，端口收到BPDU后马上关闭端口，5分钟后自动恢复 注意BPDU guard 端口开启必须先开启portfast功能

#进入业务端口配置 int e1/0/6-12 spanning-tree portfast bpduguard recovery 300 #秒数
