2023年网络建设与运维赛题交换部分解析

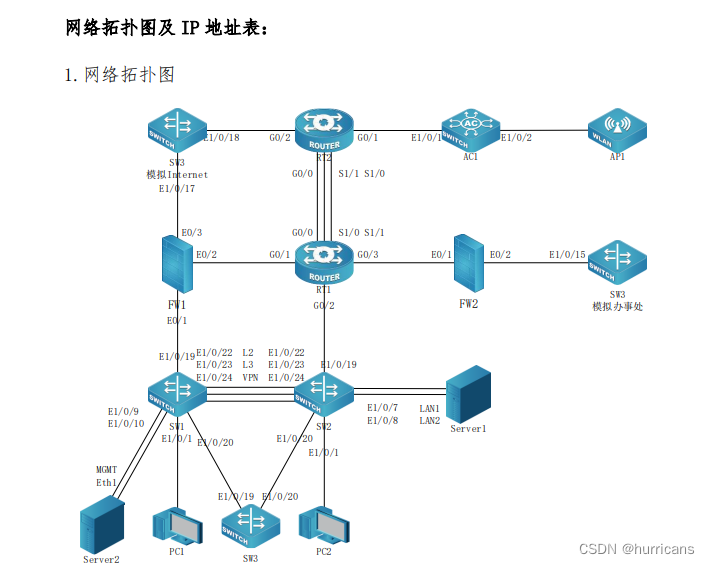

1.配置 SW1、SW2、SW3 的 Vlan，二层链路只允许下面 Vlan 通过，不 限制 vlan1。 设备 Vlan 编号 端口 说明 SW1 Vlan11 E1/0/1 产品 1 段 Vlan12 E1/0/2 营销 1 段 Vlan13 E1/0/3 法务 1 段 Vlan14 E1/0/4 人力 1 段 Vlan15 E1/0/5 财务 1 段 SW2 Vlan21 E1/0/1 产品 2 段 Vlan22 E1/0/2 营销 2 段 11 / 35 设备 Vlan 编号 端口 说明 Vlan23 E1/0/3 法务 2 段 Vlan24 E1/0/4 人力 2 段 Vlan25 E1/0/5 财务 2 段 SW3 Vlan31 E1/0/1 产品 3 段 Vlan32 E1/0/2 营销 3 段 Vlan33 E1/0/3 法务 3 段 Vlan34 E1/0/4 人力 3 段 Vlan110 E1/0/11 办事处产品 Vlan120 E1/0/12 办事处营销

在做题之前，可以先把三台核心SW的ip环境配置好，在划分接口时就把vlan划分好

2. ip及接口划分

3. sw1

Int loo1

Ip add 10.10.1.1 255.255.255.255

Ipv6 add 2001:10:1:1::1/128

!

Int loo2

Ip add 10.10.1.2 255.255.255.255

Ipv6 add 2001:10:1:1::2/128

!

Vlan 10;20;30;40;50;1019-1023

!

Int vlan 10

Ip add 10.10.11.1 255.255.255.0

Ipv6 add 2001:10:1:11::1/64

!

Int vlan 20

Ip add 10.10.12.1 255.255.255.0

Ipv6 add 2001:10:1:12::1/64

!

Int vlan 30

Ip add 10.10.13.1 255.255.255.0

Ipv6 add 2001:10:1:13::1/64

!

Int vlan 40

Ip add 10.10.14.1 255.255.255.0

Ipv6 add 2001:10:1:14::1/64

!

Int vlan 50

Ip add 10.10.15.1 255.255.255.0

Ipv6 add 2001:10:1:15::1/64

!

Int vlan 1019

Ip add 10.10.255.14 255.255.255.252

Int vlan 1020

Ip add 10.10.255.5 255.255.255.252

Int vlan 1022

Ip add 10.10.255.1 255.255.255.252

!

接口划分：

Int e1/0/19

Sw acc vlan 1019

Int e1/0/20

Sw mode tr

Sw tr all vlan 10;20;30;40;50

Sw tr nat vlan 1020

!

Int e1/0/22

Sw acc vlan 1022

!

Int e1/0/23

Sw acc vlan 1023

!

Port-group 1

!
int e1/0/24

Port-group 1 mode ac

Int port 1

Sw mode tr

Sw tr all vlan 10;20;30;40;50

!

SW2

Int loo1

Ip add 10.10.2.1 255.255.255.255

Ipv6 add 2001:10:1:2::1/128

!

Int loo2

Ip add 10.10.2.2 255.255.255.255

Ipv6 add 2001:10:1:2::2/128

!

Vlan 10;20;30;40;50;1019-1023

!

Int vlan 10

Ip add 10.10.21.1 255.255.255.0

Ipv6 add 2001:10:1:21::1/64

!

Int vlan 20

Ip add 10.10.22.1 255.255.255.0

Ipv6 add 2001:10:1:22::1/64

!

Int vlan 30

Ip add 10.10.23.1 255.255.255.0

Ipv6 add 2001:10:1:23::1/64

!

Int vlan 40

Ip add 10.10.24.1 255.255.255.0

Ipv6 add 2001:10:1:24::1/64

!

Int vlan 50

Ip add 10.10.25.1 255.255.255.0

Ipv6 add 2001:10:1:25::1/64

!

Int vlan 1019

Ip add 10.10.255.22 255.255.255.252

Int vlan 1020

Ip add 10.10.255.9 255.255.255.252

Int vlan 1022

Ip add 10.10.255.2 255.255.255.252

!

接口划分：

Int e1/0/19

Sw acc vlan 1019

Int e1/0/20

Sw mode tr

Sw tr all vlan 10;20;30;40;50

Sw tr nat vlan 1020

!

Int e1/0/22

Sw acc vlan 1022

!

Int e1/0/23

Sw acc vlan 1023

!

Port-group 1

!
int e1/0/24

Port-group 1 mode ac

Int port 1

Sw mode tr

Sw tr all vlan 10;20;30;40;50

!

SW3:

Int loo1

Ip add 10.10.3.1 255.255.255.255

Ipv6 add 2001:10:1:3::1/128

!

Int loo2

Ip add 10.10.3.2 255.255.255.255

Ipv6 add 2001:10:1:3::2/128

!

Vlan 10;20;30;40;50;1019-1023

!

Int vlan 10

Ip add 10.10.31.1 255.255.255.0

Ipv6 add 2001:10:1:31::1/64

!

Int vlan 20

Ip add 10.10.32.1 255.255.255.0

Ipv6 add 2001:10:1:32::1/64

!

Int vlan 30

Ip add 10.10.33.1 255.255.255.0

Ipv6 add 2001:10:1:33::1/64

!

Int vlan 40

Ip add 10.10.34.1 255.255.255.0

Ipv6 add 2001:10:1:34::1/64

!

Int vlan 50

Ip add 10.10.35.1 255.255.255.0

Ipv6 add 2001:10:1:35::1/64

!

Int vlan 1019

Ip add 10.10.255.6 255.255.255.252

Int vlan 1020

Ip add 10.10.255.10 255.255.255.252

接口划分：

Int e1/0/19-20

Sw mode tr

Sw tr all vlan 10;20;30;40;50

Int e1/0/19

Sw tr nat vlan 1019

Int e1/0/20

Sw tr nat vlan 1020

划分业务vlan

Sw1，2，3

Int e1/0/1

Sw acc vlan 10

Int e1/0/2

Sw acc vlan 20

Int e1/0/3

Sw acc vlan 30

Int e1/0/4

Sw acc vlan 40

Int e1/0/5

Sw acc vlan 50

3.为方便后续验证与测试，SW3 的 E1/0/22 连接其他合适设备的一个 接口，配置为 trunk，允许 Vlan31-34、110、120 通过。

sw3:

int e1/0/22

sw mode tr

sw tr all vlan 31-34;110;120

4.将SW3模拟为Internet交换机，实现与集团其它业务路由表隔离，Internet路由表VPN实例名称为Internet。将SW3模拟办事处交换机，实现与集团其它业务路由表隔离，办事处路由表VPN实例名称为Office。

Vlan 1017;1018

Ip vrf Internet

!

Int vlan 1017

Ip vrf for Internet

Ip add 200.200.200.1 255.255.255.252

!

Int vlan 1018

Ip vrf for Internet

Ip add 200.200.200.5 255.255.255.252

!

Int loo3

Ip vrf for Internet

Ip add 200.200.3.3 255.255.255.255

Ipv6 add 2001:200:200:3

!

Int e1/0/17

Sw acc vlan 1017

Int e1/0/18

Sw acc vlan 1018

!
ip vrf Office

!

Vlan 110;120;1015

!

Int vla 110

Ip vrf for Office

Ip add 10.10.110.1 255.255.255.0

Ipv6 add 2001:10:1:110::1/64

!

Int vla 120

Ip vrf for Office

Ip add 10.10.120.1 255.255.255.0

Ipv6 add 2001:10:1:120::1/64

!
int vlan 1015

Ip vrf for Office

Ip add 10.10.255.46 255.255.255.252

!
int e1/0/15

Sw acc vlan 1015

Int e1/0/11

Sw acc vlan 110

Int e1/0/12

Sw acc vlan 120

5.SW1配置SNMP，引擎id分别为1000；创建组GroupSkills，采用最高安全级别，配置组的读、写视图分别为：Skills_R、Skills_W；创建认证用户为UserSkills，采用aes算法进行加密，密钥为Key-1122，哈希算法为sha，密钥为Key-1122；当设备有异常时，需要用本地的环回地址loopback1发送v3 Trap消息至集团网管服务器10.10.15.120、2001:10:1:15::120，采用最高安全级别；当法务部门对应的用户接口发生UP DOWN事件时禁止发送trap消息至上述集团网管服务器

SW1：

snmp-server enable

snmp-server securityip 10.10.15.120

snmp-server securityip 2001:10:1:15::120

snmp-server trap-source 10.10.1.1

snmp-server engineid 1000

snmp-server user UserSkills GroupSkills authPriv aes Key-1122 auth sha Key-1122

 snmp-server group GroupSkills authpriv read Skills_R write Skills_W

snmp-server host 2001:10:1:15::120 v3 authpriv UserSkills

snmp-server host 10.10.15.120 v3 authpriv UserSkills

snmp-server enable traps

!

Interface Ethernet1/0/3

 no switchport updown notification enable

7.SW1和SW2 E1/0/21-28启用单向链路故障检测，当发生该故障时，端口标记为errdisable状态，自动关闭端口，经过1分钟后，端口自动重启；发送Hello报文时间间隔为15s。

SW1，2

!

uldp enable

uldp recovery-time 60   恢复时间为1分钟

uldp hello-interval 15   发送hello报文时间为5s

uldp aggressive-mode  积极模式

!

8.SW1和SW2所有端口启用链路层发现协议，更新报文发送时间间隔为20s，老化时间乘法器值为5，Trap报文发送间隔为10s，配置三条裸光缆端口使能Trap功能。

!

lldp enable

lldp msgTxHold 5

lldp tx-interval 60

lldp notification interval 10

!

Int e1/0/22-24

LLDP trap enable                           开启tarp功能
