OpenCV之直线曲线拟合

博客介绍了OpenCV中的三种拟合算法。直线拟合fitLine需输入二维点数组等参数;椭圆拟合fitEllipse针对二维点集,用最小二乘法拟合,输出椭圆最小外接矩形;多边形拟合approxPolyDP采用道格拉斯 - 普克算法,根据输入点集输出近似多边形。

直线拟合fitLine

void fitLine( InputArray points, OutputArray line, int distType,
              double param, double reps, double aeps );

points:二维点的数组或vector

line:输出直线,Vec4f (2d)或Vec6f (3d)的vector

distType:距离类型

param:距离参数

reps:径向的精度参数

aeps:角度精度参数

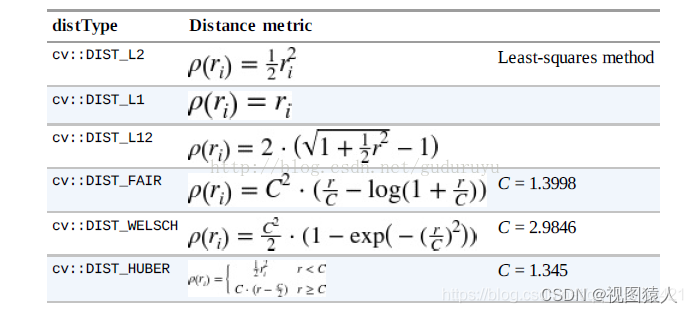

距离类型可取以下值:

 椭圆拟合fitEllipse

RotatedRect fitEllipse( InputArray points );

points:二维点集,要求拟合的点至少为6个点。存储在std::vector<>或者Mat

输出:RotatedRect 类型的矩形,是拟合出椭圆的最小外接矩形。

该函数使用的是最小二乘的方法进行拟合的。

多边形拟合approxPolyDP

void approxPolyDP( InputArray curve,OutputArray approxCurve,
                        double epsilon, bool closed);

curve:输入的点集
approxCurve:输出的点集,当前点集是能最小包容指定点集的。画出来即是一个多边形。
epsilon:指定的精度,也即是原始曲线与近似曲线之间的最大距离。
closed:若为true,则说明近似曲线是闭合的;反之,若为false,则断开。

该函数采用是道格拉斯-普克算法(Douglas-Peucker)来实现。

<think> 我们正在讨论使用OpenCV实现曲线车道线拟合的问题。根据提供的引用,我们知道OpenCV提供了曲线拟合和圆拟合的功能。特别是,在车道线检测中,曲线拟合是一个关键步骤,通常使用多项式拟合。 引用[1]提到:OpenCV中可以使用多项式拟合来生成曲线方程,然后根据方程生成一系列点,从而形成完整的曲线。这种方法在车道线检测和轮廓曲线拟合中非常有用。 引用[2]和[3]则进一步说明了在车道线检测中,曲线拟合是其中的一个步骤,并且通常需要经过多个预处理步骤(如视角转换、颜色阈值、区域掩码等)之后,才能进行车道线的曲线拟合。 因此,实现曲线车道线拟合的一般步骤可以总结为: 1. 图像预处理(包括灰度化、高斯模糊、边缘检测等) 2. 通过颜色阈值或区域掩码提取车道线区域 3. 进行透视变换(鸟瞰图)以便更好地拟合曲线 4. 检测车道线像素点(例如使用滑动窗口法或利用历史信息) 5. 使用多项式拟合这些像素点(例如二次多项式) 6. 将拟合曲线绘制回原始图像 其中,关键步骤是使用多项式拟合OpenCV中提供了`cv2.polyfit`函数(注意:实际上OpenCV中没有直接的`cv2.polyfit`,但我们可以使用`np.polyfit`,因为OpenCV通常与NumPy结合使用)或者使用`cv2.fitLine`进行直线拟合,而曲线拟合则通常使用多项式拟合。 具体到曲线车道线拟合,我们通常使用二次多项式(抛物线)来拟合弯道。步骤为: a) 从图像中提取属于车道线的像素点坐标(x, y)。 b) 使用`np.polyfit`函数对这些点进行多项式拟合,得到多项式的系数。 c) 根据系数生成一组点,从而绘制出曲线。 例如,二次多项式拟合: 方程形式:$y = a x^2 + b x + c$ 我们可以使用`np.polyfit(y, x, 2)`来拟合(注意:通常我们会将y作为自变量,x作为因变量,因为车道线在图像中垂直方向变化较大,但也可以反过来,根据实际坐标系设置)。 但是,在车道线检测中,我们通常将图像的行(y坐标)作为自变量,列(x坐标)作为因变量,因为车道线在图像中大致是垂直的,同一行可能有两个车道线点(左和右),而同一列则通常只有一个点(从上到下)。然而,在弯道中,我们仍然使用多项式拟合,但注意坐标系的设置。 实际步骤: 1. 获取车道线像素点的坐标。假设我们有一组点的坐标,存储在数组`x`和`y`中(注意:这里的x是列坐标,y是行坐标,原点在左上角,y轴向下)。 2. 由于车道线在垂直方向延伸,我们通常将y作为自变量,x作为因变量,所以拟合时使用: `coefficients = np.polyfit(y, x, 2)` 这样拟合出的多项式是:$x = a y^2 + b y + c$ 3. 然后,我们生成一组y值(从图像底部到顶部),用这个多项式计算出对应的x值。 4. 将这些点连接起来,就形成了拟合曲线。 另外,引用[3]提到,他们使用了公开的道路场景图像数据集,并且进行了像素级标注,这有助于训练模型,但我们现在关注的是传统图像处理方法。 因此,使用OpenCV实现曲线车道线拟合的核心代码步骤(Python)如下: 步骤1:获取车道线像素点(假设已经通过之前的处理步骤得到了车道线像素点的坐标) 步骤2:使用多项式拟合 步骤3:绘制曲线 示例代码: ```python import cv2 import numpy as np # 假设我们有两个数组:lane_y 和 lane_x,分别表示车道线像素点的行坐标和列坐标 # 注意:lane_y是纵坐标(从上到下增加),lane_x是横坐标(从左到右增加) # 使用多项式拟合,这里使用二次多项式,自变量是y,因变量是x coefficients = np.polyfit(lane_y, lane_x, 2) # 生成一组y值,从图像底部到顶部(即y的最大值到最小值) y_points = np.linspace(np.min(lane_y), np.max(lane_y), 100) # 计算对应的x值 x_points = coefficients[0] * y_points**2 + coefficients[1] * y_points + coefficients[2] # 将点组合成坐标,用于绘制曲线(注意:需要转换为整数坐标,并确保顺序) curve_points = np.array([x_points, y_points]).T.astype(np.int32) curve_points = curve_points.reshape((-1, 1, 2)) # 创建一个空白图像或直接在原图上绘制 image_with_curve = np.zeros((image_height, image_width, 3), dtype=np.uint8) cv2.polylines(image_with_curve, [curve_points], isClosed=False, color=(0, 255, 0), thickness=5) # 显示图像 cv2.imshow("Fitted Curve", image_with_curve) cv2.waitKey(0) ``` 注意:上述代码中,我们假设已经获得了车道线的像素点(lane_x和lane_y)。在实际的车道线检测中,获取这些点通常需要前面的步骤(如颜色阈值、边缘检测、霍夫变换、滑动窗口等)。 此外,引用[1]和[2]也提到了在车道线检测中的其他步骤,如相机校正、视角转换等,这些步骤对于提高拟合的准确性非常重要。 总结:使用OpenCV进行曲线车道线拟合的关键在于多项式拟合,而拟合之前的一系列预处理步骤是确保能够准确获取车道线像素点的基础。 下面,我们将根据上述分析,生成相关问题。 </think> ### OpenCV实现曲线车道线拟合的方法 曲线车道线拟合是自动驾驶和计算机视觉中的关键任务,主要使用多项式拟合技术。以下是实现步骤和代码示例: #### 核心步骤 1. **图像预处理**: ```python import cv2 import numpy as np # 读取图像并灰度化 image = cv2.imread('road.jpg') gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY) # 高斯模糊降噪 blur = cv2.GaussianBlur(gray, (5, 5), 0) # Canny边缘检测 edges = cv2.Canny(blur, 50, 150) ``` 2. **ROI区域提取**: ```python # 定义感兴趣区域(梯形区域) height, width = edges.shape mask = np.zeros_like(edges) vertices = np.array([[(0, height), (width//2-100, height//2+50), (width//2+100, height//2+50), (width, height)]], dtype=np.int32) cv2.fillPoly(mask, vertices, 255) roi = cv2.bitwise_and(edges, mask) ``` 3. **霍夫变换检测线段**: ```python lines = cv2.HoughLinesP(roi, 1, np.pi/180, 50, minLineLength=100, maxLineGap=50) ``` 4. **车道线像素点提取**: ```python left_points = [] right_points = [] for line in lines: x1, y1, x2, y2 = line[0] slope = (y2-y1)/(x2-x1) if (x2-x1) != 0 else 0 if slope < -0.5: # 左车道线 left_points.extend([(x1, y1), (x2, y2)]) elif slope > 0.5: # 右车道线 right_points.extend([(x1, y1), (x2, y2)]) ``` 5. **多项式曲线拟合**: ```python # 左车道线拟合 (y=ax²+bx+c) left_x = np.array([p[0] for p in left_points]) left_y = np.array([p[1] for p in left_points]) left_coeffs = np.polyfit(left_y, left_x, 2) # 关键拟合函数[^1] # 生成拟合曲线点 plot_y = np.linspace(height//2+50, height, 100) left_fitx = left_coeffs[0]*plot_y**2 + left_coeffs[1]*plot_y + left_coeffs[2] ``` 6. **绘制拟合结果**: ```python # 创建半透明图层 overlay = image.copy() left_points = np.array([np.vstack((left_fitx, plot_y)).T], dtype=np.int32) # 绘制填充区域 cv2.fillPoly(overlay, left_points, (0, 255, 0)) # 与原图叠加 result = cv2.addWeighted(image, 0.7, overlay, 0.3, 0) ``` #### 关键参数说明 - **多项式阶数**:二次多项式$y = ax^2 + bx +c$ 足以拟合大多数道路曲线[^1] - **ROI设计**:应根据摄像头视角动态调整顶点坐标 - **斜率阈值**:`0.5`可过滤水平干扰线 - **拟合方向**:使用`np.polyfit(y, x)`而非`(x,y)`更符合道路延伸特性[^3] #### 优化建议 1. **透视变换**:先转换为鸟瞰图再拟合,可减少透视畸变[^2] ```python src = np.float32([(width//2-100, height//2+50), ...]) dst = np.float32([(offset, 0), ...]) M = cv2.getPerspectiveTransform(src, dst) warped = cv2.warpPerspective(image, M, (width, height)) ``` 2. **颜色过滤**:在HSV空间增强车道线 ```python hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV) yellow_mask = cv2.inRange(hsv, (20, 100, 100), (30, 255, 255)) ``` 3. **滑动窗口法**:对无先验信息的图像更鲁棒[^3] > 提示:实际应用中需考虑光照变化、道路遮挡等复杂场景,建议结合深度学习分割方法提升鲁棒性[^3]。
