系统分析作业九

练习资源：Asg-RH.pdf

使用 UMLet 建模

• 1、使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键

  • 注意事项：
    • 对象必须是名词、特别是技术名词、报表、描述类的处理；
    • 关联必须有多重性、部分有名称与导航方向
    • 属性要注意计算字段
  • 数据建模，为了简化描述仅需要给出表清单，例如：
    • Hotel（ID/Key，Name，LoctionID/Fkey，Address……）
  • 领域建模

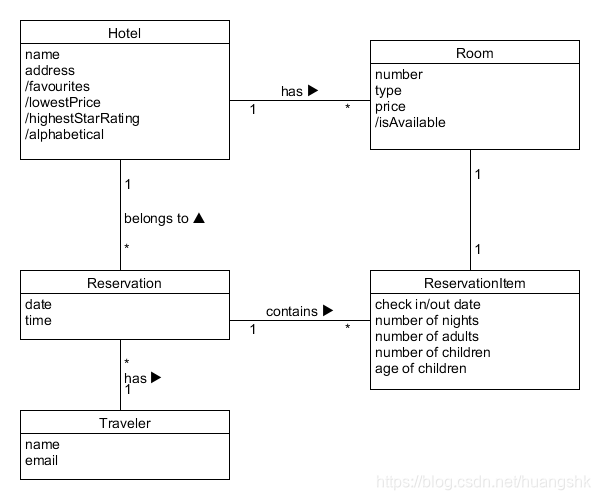

    • Make Reservation 用例

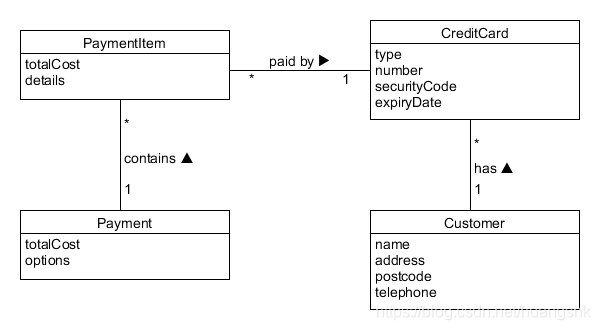

    • Payment 用例

  • 数据建模
    • Hotel (ID/Key, Name, Address, isFavourites, isLowestPrice, isHighestStarRating, isAlphabetical)
    • Traveler (ID/Key, Name, Email)
    • Room (ID/Key, HotelID/FKey, Number, Type, Price, isAvailable)
    • Reservation (ID/Key, TravelerID/FKey, Data, Time)
    • ReservationItem (ID/Key, ReservationID/FKey, HotelID/FKey, CheckInDate, CheckOutDate, NumsOfNights, NumsOfAdults, NumsOfKids, AgesOfKids )
    • Payment (ID/Key, ReservationID/FKey, TotalCost, Options)
    • PaymentItem (ID/Key, PaymentID/FKey, TotalCost, Details)
    • CreditCard (ID/Key, CustomerID/FKey, Type, Number, SecurityCode, ExpiryDate)
    • Customer (ID/Key, Name, Address, Postcode, Telephone)

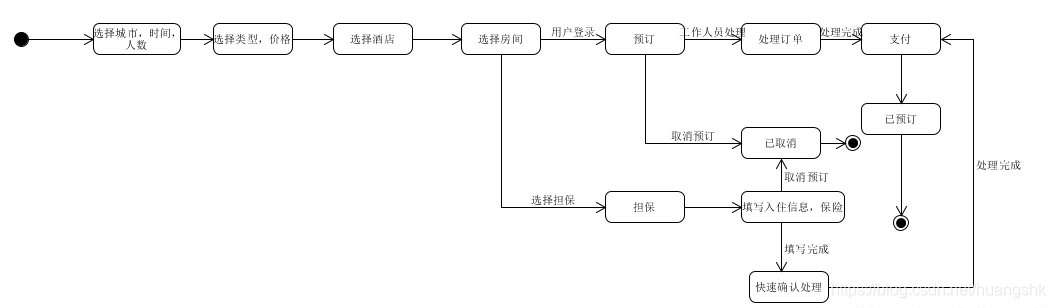

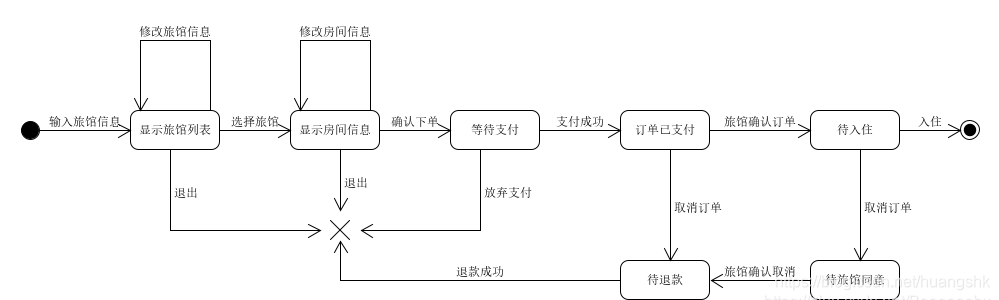

• 2、使用 UML State Model，对每个订单对象生命周期建模

  • 建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。

  • 建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
